Исполнение M 18 S - SIMATIC PXO200

Цилиндрический металлический корпус, IP67,
с кабелем или разъемом М12

Световой датчик отражающего действия

Дальность действия 80 см (регулируется потенциометром)

Фотореле отражающего действия

Дальность действия 3 м
Поставляется без рефлектора

Фотореле однонаправленного действия

Дальность действия 6 м

Рабочее напряжение DC 24 В

Электронный выход pnp

Технические данные

Рабочий режим		Световой датчик отражающего действия	Фотореле отражающего действия	Фотореле одноправленного действия
Дальность действия	см	50 (регулируется)	300	600
Стандартная измерительная пластинка	мм	200 × 200 (белая)	Тип отражателя D84-	-
Рабочее напряжение (DC)	В	10 ... 30 (остаточная пульсация не более 20 %)
Выходной токI_e	мА	150
Частота коммутации	Гц	700
Время коммутации	мс	0,5
Частота (вид) излучения	нм	660 (красный)	660 (красный, поляризованный)	660 (красный)
Светодиод
Коммутация		Желтый
Резерв функционирования		Зеленый
Материал корпуса		Латунь, никелированная
Степень защиты		IP 67
Диапазон температур	°C	-25 ... +55
Температурный коэфициент	%/K	0,3
Тип		3RG76 40–...00, 3RG76 50–...00	3RG76 41–...00, 3RG76 51–...00	3RG76 42–...00, 3RG76 52–...00

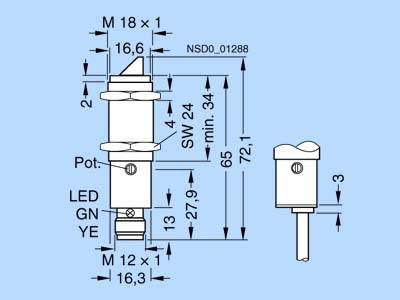

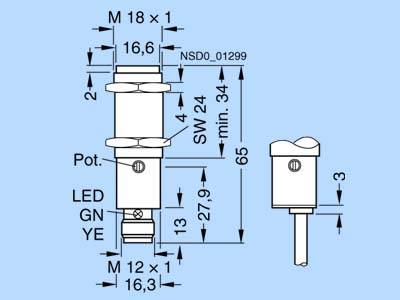

Чертеж

Исполнение M18 S

3RG76 4.-...00

3RG76 5.-...00

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG7642-0AA00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК ПРЯМАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA ЗАМЕНА ДЛЯ 3RG7132-0AA00	0.115	3 - 5 недель (A)	1
3RG7642-0AB00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК ПРЯМАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA ЗАМЕНА ДЛЯ 3RG7132-0AB00	0.115	3 - 5 недель (A)	1
3RG7642-0BG00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПЕРЕДАТЧИК ПРЯМАЯ ОПТИКА SN=6000MM КАБЕЛЬ 2M PUR DC 10-30V ЗАМЕНА ДЛЯ 3RG7132-0BG00	0.115	3 - 5 недель (A)	1
3RG7642-0CC00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК ПРЯМАЯ ОПТИКА SN=6000MM PNP, АНТИВАЛЕНТНЫЙ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	3 - 5 недель (A)	1
3RG7642-0CD00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК ПРЯМАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ И ФУНКЦИОНАЛЬНЫЙ РЕЗЕРВ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	по запросу (D)	1
3RG7642-3AA00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК ПРЯМАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA ЗАМЕНА ДЛЯ 3RG7132-3AA00	0.04	3 - 5 недель (A)	1
3RG7642-3AB00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК ПРЯМАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA ЗАМЕНА ДЛЯ 3RG7132-3AB00	0.04	3 - 5 недель (A)	1
3RG7642-3BG00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПЕРЕДАТЧИК ПРЯМАЯ ОПТИКА SN=6000MM ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V ЗАМЕНА ДЛЯ 3RG7132-3BG00	0.04	3 - 5 недель (A)	1
3RG7642-3CC00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК ПРЯМАЯ ОПТИКА SN=6000MM PNP, АНТИВАЛЕНТНЫЙ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1
3RG7642-3CD00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК ПРЯМАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ И ФУНКЦИОНАЛЬНЫЙ РЕЗЕРВ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	по запросу (D)	1
3RG7650-0AA00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 W ОТРАЖАЮЩИЙ СВЕТОВОЙ ДАТЧИК УГЛОВАЯ ОПТИКА, SN=600MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	3 - 5 недель (A)	1
3RG7650-0AB00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 W ОТРАЖАЮЩИЙ СВЕТОВОЙ ДАТЧИК УГЛОВАЯ ОПТИКА, SN=600MM PNP, СРАБАТЫВАНИЕ НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	3 - 5 недель (A)	1
3RG7650-0CC00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S ОТРАЖАЮЩИЙ СВЕТОВОЙ ДАТЧИК УГЛОВАЯ ОПТИКА, SN=600MM PNP, АНТИВАЛЕНТНЫЙ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	3 - 5 недель (A)	1
3RG7650-0CD00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S ОТРАЖАЮЩИЙ СВЕТОВОЙ ДАТЧИК УГЛОВАЯ ОПТИКА, SN=600MM PNP, СРАБАТЫВАНИЕ НА СВЕТ И ФУНКЦИОНАЛЬНЫЙ РЕЗЕРВ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	по запросу (D)	1
3RG7650-3AA00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 W ОТРАЖАЮЩИЙ СВЕТОВОЙ ДАТЧИК УГЛОВАЯ ОПТИКА, SN=600MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1
3RG7650-3AB00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 W ОТРАЖАЮЩИЙ СВЕТОВОЙ ДАТЧИК УГЛОВАЯ ОПТИКА, SN=600MM PNP, СРАБАТЫВАНИЕ НА СВЕТ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1
3RG7650-3CC00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S ОТРАЖАЮЩИЙ СВЕТОВОЙ ДАТЧИК УГЛОВАЯ ОПТИКА, SN=600MM PNP, АНТИВАЛЕНТНЫЙ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1
3RG7650-3CD00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S ОТРАЖАЮЩИЙ СВЕТОВОЙ ДАТЧИК УГЛОВАЯ ОПТИКА, SN=600MM PNP, СРАБАТЫВАНИЕ НА СВЕТ И ФУНКЦИОНАЛЬНЫЙ РЕЗЕРВ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	по запросу (D)	1
3RG7651-0AA00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 W СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ УГЛОВАЯ ОПТИКА, SN=3000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	3 - 5 недель (A)	1
3RG7651-0AB00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 W СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ УГЛОВАЯ ОПТИКА, SN=3000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	3 - 5 недель (A)	1
3RG7651-0CC00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ УГЛОВАЯ ОПТИКА, SN=3000MM PNP, АНТИВАЛЕНТНЫЙ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	3 - 5 недель (A)	1
3RG7651-0CD00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ УГЛОВАЯ ОПТИКА, SN=3000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ И ФУНКЦИОНАЛЬНЫЙ РЕЗЕРВ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	по запросу (D)	1
3RG7651-3AA00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 W СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ УГЛОВАЯ ОПТИКА, SN=3000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1
3RG7651-3AB00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 W СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ УГЛОВАЯ ОПТИКА, SN=3000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1
3RG7651-3CC00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ УГЛОВАЯ ОПТИКА, SN=3000MM PNP, АНТИВАЛЕНТНЫЙ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1
3RG7651-3CD00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ УГЛОВАЯ ОПТИКА, SN=3000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ И ФУНКЦИОНАЛЬНЫЙ РЕЗЕРВ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	по запросу (D)	1
3RG7652-0AA00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК УГЛОВАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	3 - 5 недель (A)	1
3RG7652-0AB00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК УГЛОВАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	3 - 5 недель (A)	1
3RG7652-0BG00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПЕРЕДАТЧИК УГЛОВАЯ ОПТИКА SN=6000MM КАБЕЛЬ 2M PUR DC 10-30V	0.115	3 - 5 недель (A)	1
3RG7652-0CC00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК УГЛОВАЯ ОПТИКА SN=6000MM PNP, АНТИВАЛЕНТНЫЙ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	3 - 5 недель (A)	1
3RG7652-0CD00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК УГЛОВАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ И ФУНКЦИОНАЛЬНЫЙ РЕЗЕРВ КАБЕЛЬ 2M PUR DC 10-30V IA=150MA	0.115	по запросу (D)	1
3RG7652-3AA00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК УГЛОВАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1
3RG7652-3AB00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК УГЛОВАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1
3RG7652-3BG00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПЕРЕДАТЧИК УГЛОВАЯ ОПТИКА SN=6000MM ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V	0.04	3 - 5 недель (A)	1
3RG7652-3CC00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК УГЛОВАЯ ОПТИКА SN=6000MM PNP, АНТИВАЛЕНТНЫЙ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1
3RG7652-3CD00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ M18 S СВЕТОВОЙ БАРЬЕР ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ ПРИЕМНИК УГЛОВАЯ ОПТИКА SN=6000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ И ФУНКЦИОНАЛЬНЫЙ РЕЗЕРВ ШТЕКЕРНЫЙ РАЗЪЕМ M12 DC 10-30V IA=150MA	0.04	3 - 5 недель (A)	1

Исполнение M 18 S
