Двухходовой вентильный блок DN 5 - Shut-off valves for relative and absolute pressure transmitters

Двухходовые вентильные блоки DN 5 применяются для блокировки и сброса давления импульсных линий и для проверки подсоединенных приборов для измерения давления или измерительного преобразователя.

Особенности

Для агрессивных и не агрессивных жидкостей и газов
Имеется два варианта соединения
- Для установки во фланец на измерительный преобразователь давления
- С ниппельным соединением для пристраивания приборов для измерения давления и измерительных преобразователей избыточного давления
Макс. рабочее давление 420 бар, при конструкции для кислорода макс. 100 бар

Область применения

2-х ходовой вентильный блок поставляется в версиях для агрессивных и не агрессивных жидкостей и газов.

С помощью соотв. монтажной панели возможен монтаж на стену, крепеж на монтажное основание или трубный монтаж.

Область применения [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Дизайн

2-х ходовой вентильный блок DN 5 имеет 3 соединения:

Подключение к процессу (трубное резьбовое соединение с накидным кольцом ∅ 12 мм)
Подключение для прибора измерения давления или измерительного преобразователя давления (фланцевое или ниппельное соединение)
Контрольное соединение (резьба G³/₈)

2-х ходовой вентильный блок DN 5 кроме этого имеет один рабочий и один контр. вентиль с горизонтальной ходовой резьбой каждый.

Используемые материалы

2-х ходовой вентильный блок DN 5 для установки во фланец на измерительный преобразователь давления

	Для не агрессивных жидкостей и газов		Для агрессивных жидкостей и газов
Деталь	Материал	мат. No.	Материал	мат. No.
Корпус	P250GH	1.0460	X 6 CrNiMoTi 17 12 2	1.4571/316Ti
Колпаки	C 35	1.0501
Шпиндели	X 12 CrMoS 17	1.4104
Конус	X 35 CrMo 17 улучшенный	1.4122
Седла вентиля	X 6 CrNiMoTi 17 12 2	1.4571/316Ti
Прокладки	PTFE		PTFE

Функции

Через контрольное соединение можно проверить характеристику прибора для измерения давления или измерительного преобразователя давления.

К контрольному соединению можно подключить индикатор давления для локальной индикации.

Кроме этого 2-х ходовой вентильный блок DN 5 служит для блокировки и сброса давления линии измеряемого вещества.

Дополнительно

Набор принадлежностей для 2-х ходового вентильного блока DN 5 для установки во фланец

A11: 2 винта M10x55 по DIN EN ISO 4762, 2 винта, 1 плоское уплотнительное кольцо
A15 (подходит для кислорода): 2 винта M10x55 по DIN EN ISO 4762, 2 шайбы, 1 плоское уплотненительное кольцо
A16: 2 винта M10x55 по DIN EN ISO 4762, 2 шайбы, 1 O-кольцо (FPM 90)
A31: 2 винта ⁷/₁₆‑20 UNF x 2¹/₈ дюйма по ASME B18.3, 1 плоское уплотнительное кольцо
A34: 2 винта ⁷/₁₆‑20 UNF x 2¹/₈ дюйма по ASME B18.3, 1 O- кольцо (FPM 90)

Указание: винты M10 разрешены только до PN 160!

Шайбы Ø 10.5 по DIN 125

Плоские уплотнительные кольца из PTFE, макс. доп. 420 бар, 80 °C

O-кольцо по DIN 3771, 20 x 2,65 – S – FPM90; макс. доп. 420 бар, 120 °C

Монтажная панель

Из стального листа, гальваническая оцинковка

M11: для монтажа на стену или для крепежа на монтажную опору (шаг растра 72 мм)
Объем поставки:
- 1 монтажная панель с крепежными винтами для установки на вентильный блок
M12: для трубного монтажа
Объем поставки:
- 1 монтажная плата M11
- 2 хомута с гайками и шайбами для трубы с макс. э 60,3 мм

Вентильный блок 100 бар, подходит для кислорода

S12: (только в комбинации с конструкциями для агрессивных жидкостей и газов): подходит для кислорода

Характеристика [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Характеристика

2-х ходовой вентильный блок DN 5, доп. рабочее давление в зависимости от рабочей температуры

Чертеж

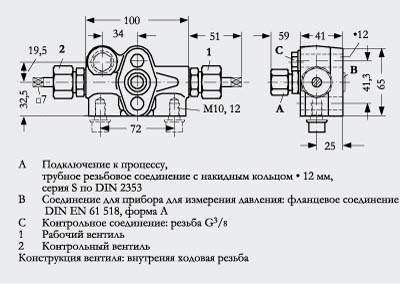

2-х ходовой вентильный блок DN 5 для установки во фланец, размеры в мм

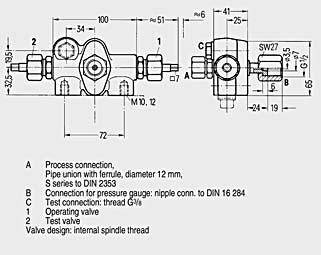

2-х ходовой вентильный блок DN 5 для установким для установки манометров или измерительных преобразователей давления, размеры в мм

Монтажная плата 7MF9006-6.. для вентильного блока, размеры в мм

Схема подключения

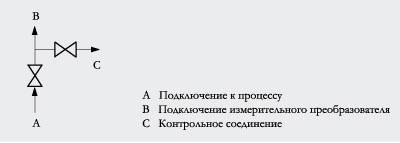

Схема 2-х ходового вентильного блока

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9401-2E.	ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 100 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ	1.85	6 - 8 недель (C)	1
7MF9401-2F.	ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 400 BAR, ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ	1.85	6 - 8 недель (C)	1
7MF9401-2J.	ДВУХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 400 BAR, ДЛЯ НЕАГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ	1.8	6 - 8 недель (C)	1
7MF9401-2K.	ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 400 BAR, ДЛЯ АГРЕССИВНЫХ ЖИДКОСТЕЙ И ГАЗОВ	1.8	6 - 8 недель (C)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF9001-5CC	ДОПОЛНИТЕЛЬНЫЙ НАБОР 2 ВИНТА 7/16-20 UNF X 2 1/8 INCH ПО ANSI B 18.3, 2 ШАЙБЫ И 1 ПРОКЛАДКА	0.1	6 - 8 недель (C)	1
7MF9001-6AD	ДОПОЛНИТЕЛЬНЫЙ НАБОР 2 ВИНТА M10 X 55, 2 ШАЙБЫ И 1 ПРОКЛАДКА	0.1	6 - 8 недель (C)	1
7MF9001-6AE	ДОПОЛНИТЕЛЬНЫЙ НАБОР 2 ВИНТА M10 X 55, 2 ШАЙБЫ 1 ПРОКЛАДКА , ДЛЯ КИСЛОРОДА	0.1	6 - 8 недель (C)	1
7MF9001-6AF	ДОПОЛНИТЕЛЬНЫЙ НАБОР 2 ВИНТА M10 X 55, 2 ШАЙБЫ И 1 O-RING (FMP 80) ДО 160 BAR	0.1	6 - 8 недель (C)	1
7MF9006-6EA	МОНТАЖНАЯ ПЛАТА ДЛЯ ВЕНТИЛЬНЫХ БЛОКОВ, ИЗ ОЦИНКОВАННОГО МЕТАЛЛИЧЕСКОГО ЛИСТА, СТАЛЬ 1.0122 ДЛЯ НАСТЕННОГО МОНТАЖА ИЛИ ДЛЯ МОНТАЖА НА СТОЙКУ (РАСТР72 X 72 MM)	0.5	6 - 8 недель (C)	1
7MF9006-6GA	МОНТАЖНАЯ ПЛАТА ДЛЯ ВЕНТИЛЬНЫХ БЛОКОВ , ИЗ ОЦИНКОВАННОГО СТАЛЬНОГО ЛИСТА , СТАЛЬ 1.0122, ДЛЯ МОНТАЖА НА ТРУБУ	0.7	6 - 8 недель (C)	1
7MF9401-5AA	ДОПОЛНИТЕЛЬНЫЙ НАБОР 2 REWS 7/16-20 UNF X 2 1/8 INCH, 2 ШАЙБЫ , 1 O-RING (FPM 90)	0.1	6 - 8 недель (C)	1
