Кольцевой счетчик DN 80 (3") с простым стрелочным механизмом типа 01, с дополнительным модулем (здесь импульсный датчик) - Для промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д.
- Диаметр DN 80
|
Особенности - высокая точность измерения (допуск для использования в коммерческом учете)
- для расходов до 1000л/мин
- большой диапазон расходов
- небольшая зависимость от вязкости
- малая потеря давления
- простая, компактная конструкция
- высокая эксплуатационная безопасность
- преимущества при очень высокой вязкости, так как допускается потеря давления до 3 бар
- преимущества при очень низкой вязкости (например, сжиженный газ), т.к. благодаря легким компонентам измерительного механизма с хорошими антифрикционными свойствами возникает лишь небольшая потеря давления
- широкое предложение материалов, например, внутреннее покрытие для особенно агрессивных измеряемых веществ
- легкий сервис, т.е. простая конструкция
- температуры измеряемого вещества до 300 °C
- поставляется с внешним подогревом
- измерение и дозировка без внешнего питания
- не требуется входных и выходных участков
- независимость от профиля протока, от проводимоси и демпфирования
Кольцевые счётчики характеризуются: - Точностью
- Надёжостью
- Прочной конструкцией
|
Область примененияДля промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д. |

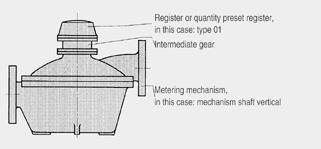

Дизайн  Кольцевой датчик DN 80 (3"), без доп. модулей |
Технические данные | Кольцевой счетчик DN 80 | | Диаметр | 1,000 l/min | | Ном. давление | PN 6, PN 10, PN 25, PN 40 или PN 63 | | Материалы | | | | CrNiMo сталь, стальное литье, серый чугун или шаровидная сталь | | | CrNiMo сталь или серый чугун | | | Hard rubber, серый чугун, Ni-resist или карбон | | Материалы и макс. доп. температуры измеряемого вещества | | Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера | Температурный диапазон | - Серый чугун, чугун с шаровидным графитом, стальное литье, CrNiMo- сталь
| | | | | - Серый чугун/эмаль, изм.камера из Duroplast
| | | Границы погрешности | | | Границы погрешности | между 0,2% и 0,5% от заданной величины (в зависимости от измеряемого вещества, диапазона измерения и соотвествующих предписаний), за исключением кольцевых счетчиков DN 15 и счетчиков с кислотостойкой конструкцией с PCTFE-поршнями; здесь 1% от факт.величины | | Воспроизводимость | в пределах 0.05 % 0.05 % | | Регулируемость | поступенчатая от 0.01 % 0.01 % | | Потеря давления | макс. доп. 3 бар, у кислотостойких счетчиков макс. 0,5 бар | | Передача вращения | плавная, через постоянную электромагнитную муфту | | Позиция установки (ось измерительного мех-ма) | | - кольцевой счетчик для промышленного примения
| | | | вертикальная | | | | - кольцевой счетчик для сжигания топлива
| любая | - кольцевой счетчик для жидкого газа
| ось измерительного механизма вертикально | | Особые входные и выходные участки | не требуются | | Подсоединение линии | Фланец с отверстием по DIN 2501, DIN 2547 (только PN 63) DIN 2501, DIN 2547 (только PN 63) | | Размер фильтра (размер ячеек сита) | 0,8 мм для кольцевых счетчиков | | Сертификаты и допуски | | | Подразделение согласно Руководству по приборам давления (DGRL 97/23/EC) | | - 7MR1610-xExxx и
7MR1610-xDxxx
Корпус из серого чугуна | Для жидкостей флюидной группы 2; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика SEP) | - 7MR1610-xSxxx
Корпус из нерж. стали | Для жидкостей флюидной группы 1; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика SEP) | - 7MR1620,
7MR1630 и
7MR1640 | Для жидкостей флюидной группы 1; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика SEP) Для жидкостей флюидной группы 1 по запросу |
 Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Технические данные [PDF] |
ЧертежКольцевой счетчик DN 80 без доп. модулей Для ступени давления PN 4 и PN 6 (MWP 58 psi и 87 psi)  Кольцевой счетчик DN 80 для PN 4 и PN 6 (MWP 58 psi и 87 psi) с простым стрелочным механизмом или с установочным механизмом кол-ва, размеры в мм (дюймах)  Кольцевой счетчик DN 80 для PN 4 и PN 6 (MWP 58 psi и 87 psi) с двойным стрелочным механизмом, размеры в мм (дюймах) | Кольцевой счетчик DN 80 для PN 4 и PN 6 (MWP 58 psi и 87 psi) без доп. модулей, размеры в мм | | с простым стрелочным механизмом тип 01 или с двойным стрелочным механизмом | | a1 | a2 | a3 | c | d1 | e | g | h | L | | 328 (12.91) | 281 (11.06) | 244 (9.61) | 185 (7.28) | 18 (0.71) | 190 (7.48) | 365 (14.37) | 340 (13.39) | 410 (16.14) | | с установочным механизмом кол-ва тип 54 | | a2 | a3 | a5 | c | e | g | h | L | z | | 281 (11.06) | 244 (9.61) | 531 (20.91) | 185 (7.28) | 190 (7.48) | 365 (14.37) | 340 (13.39) | 410 (16.14) | 54 (2.10) для электрического выключателя | | Размеры фланцев см. ниже |
Для ступени давления PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi)  Кольцевой счетчик DN 80 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) с простым стрелочным механизмом или с установочным механизмом кол-ва, размеры в мм (дюймах)  Кольцевой счетчик DN 80 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) с двойным стрелочным механизмом, размеры в мм (дюймах) | Кольцевой счетчик DN 80 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) без доп. модулей, размеры в мм | | с простым стрелочным механизмом тип 01 или с двойным стрелочным механизмом | | | a1 | a2 | a3 | c1 | c2 | g | L | | - PN 25, PN 40
(MWP 363 psi, 580 psi) | 415 (16.34) | 368 (14.49) | 331 (13.03) | 155 (6.10) | 271 (10.67) | 450 (17.72) | 540 (21.26) | | | 471 (18.54) | 424 (16.69) | 387 (15.24) | 177 (6.97) | 312 (12.28) | 515 (20.28) | 600 (23.62) | | с установочным механизмомкол-ва тип 54 | | | a2 | a3 | a5 | c1 | c2 | g | L | z | - PN 25, PN 40
(MWP 363 psi, 580 psi) | 368 (14.48) | 331 (13.03) | 618 (24.33) | 155 (6.10) | 271 (10.67) | 450 (17.72) | 540 (21.26) | 54 (2.10) для электрического выключателя | | | 424 (16.69) | 387 (15.24) | 674 (26.54) | 177 (6.97) | 312 (12.28) | 515 (20.28) | 600 (23.62) | 54 (2.10) для электрического выключателя | | Размеры фланцев см. в след. таблице |
Размеры фланца  Размеры фланца | | Размеры для фланцев с ровной поверхностью уплотнения | Доп. размеры для фланцев с уплотнительной планкой | | Заказной номер | Материал | Ном. давление | Ø D | Ø k | Ø d2 | b | Количество отверстий | Ø d4 | f | | Размеры для фланцев с отверстиями по EN, диаметр DN 80, размеры в мм | | | E/D | PN 4 | 190 | 150 | 18 | 18 | 4 | 128 | 3 | | S | PN 6 | | | E/D | PN 25 | 200 | 160 | 18 | 22 | 8 | 138 | 3 | | | E/D | PN 40 | | | E | PN 63 | 215 | 170 | 22 | 28 | 8 | 138 | 3 | | Размеры для фланцев с отверстиями по ASME, диаметр 3", размеры в дюймах | | | E/D/S | MWP 150 | 71/2 | 6 | 3/4 | 18 | 4 | 35/8 | 1/16 | | | E/D | MWP 300 ... 600 | 81/4 | 65/8 | 7/8 | 22 | 8 | 35/8 | 1/16 | | | E/D | | | E | MWP 900 ... 1500 | 101/2 | 8 | 11/4 | 28 | 8 | 35/8 | 1/4 |
Кольцевой счетчик DN 80 (3") с доп. модулями Для ступени давления PN 4 и PN 6 (MWP 58 psi и 87 psi)  Кольцевой счетчик DN 80 для PN 6 и PN 16 (MWP 87 psi и 232 psi) с доп. модулями, размеры в мм (дюймах) | Кольцевой счетчик DN 80 для PN 4 и PN 6 (MWP 58 psi и 87 psi) с доп. модулями, размеры в мм (дюймах) | | Тип | 01 | 02 | 03 | 04 | 05 | 06 | 07 | | Размер a для кольцевого счетчика с 1 теплоизоляционной вставкой | | | 440 (17.32) | 363 (14.29) | 522 (20.55) | 363 (14.29) | 522 (20.55) | 445 (17.52) | 604 (23.78) | | Размер a для кольцевого счетчика с 2 теплоизоляционными вставками | | | 599 (23.58) | - | 781 (30.75) | - | 781 (30.75) | - | 763 (30.04) |
Для ступени давления PN 25, 40 и 63 (MWP 363 psi, 580 psi и 914 psi)  Кольцевой счетчик DN 80 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) с доп. модулями, размеры в мм (дюймах) | Кольцевой счетчик DN 80 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) с доп. модулями, размеры в мм (дюймах) | | Тип | 01 | 02 | 03 | 04 | 05 | 06 | 07 | | Размер a для кольцевого счетчика с 1 теплоизоляционной вставкой | - PN 25, PN 40
(MWP 363 psi, 580 psi) | 527 (20.75) | 450 (17.72) | 609 (23.98) | 450 (17.72) | 609 (23.98) | 532 (20.94) | 691 (27.20) | | | 583 (22.95) | 506 (19.92) | 665 (26.18) | 506 (19.92) | 665 (26.18) | 588 (35.67) | 747 (24.61) | | Размер a для кольцевого счетчика с 2 теплоизоляционными вставками | - PN 25, PN 40
(MWP 363 psi, 580 psi) | 686 (27.01) | - | 768 (30.24) | - | 768 (30.24) | - | 850 (33.46) | | | 742 (29.21) | - | 824 (32.44) | - | 824 (32.44) | - | 906 (30.87) |
|
