Дозатор - Для промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д.
- DN 50 до 500 л/мин
- Preferred direction of flow from left to right with vertical mechanism shaft

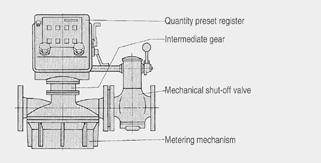

- With shut-off valve and mechanical quantity preset register.
|
Область примененияДля промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д. |
Дизайн  Автоматический дозатор без доп. модулей |
Технические данные | Дозатор DN 50 | | | Номинальный диаметр | 500 л/мин | | Номинальное давление | PN 6 или PN 10 | | Материалы | | | | CrNiMo серый чугун или стальное литье | | | CrNiMo серый чугун или стальное литье | | | Серый чугун, карбон, Ni-сталь, hard rubber, PTFE или PCTFE | | Материалы и макс. доп. температуры измеряемого вещества | | | Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера | Температурный диапазон | - Серый чугун, чугун с шаровидным графитом, стальное литье, CrNiMo-сталь
| | | | | - Серый чугун/эмаль, изм.камера из Duroplast
| | | Границы погрешности | | | Границы погрешности | Между 0,2% и 0,5% от заданной величины (в зависимости от измеряемого вещества, диапазона измерения и соотвествующих предписаний), за исключением кольцевых счетчиков DN 15 и счетчиков с кислотостойкой конструкцией с PCTFE-поршнями; здесь 1% от факт.величины. | | Воспроизводимость | В пределах 0.05 % | | Регулируемость | Поступенчатая от 0.01 % 0.01 % | | Потеря давления | Макс. доп. 3 бар, у кислотостойких счетчиков макс. 0,5 бар | | Передача вращения с влажного на сухое место с влажного на сухое место | Плавная, через постоянную электромагнитную муфту | | Позиция установки (ось измерительного мех-ма) | | - Кольцевой счетчик для промышленного примения
| | | | Любая | | | Вертикальная | | | | - Кольцевой счетчик для сжигания топлива
| Любая | - Кольцевой счетчик для жидкого газа
| Ось измерительного механизма вертикально | | Особые входные и выходные участки | Не требуются | | Подсоединение линии | Фланец по DIN 2501, DIN 2547 (только PN 63) | | Размер фильтра (размер ячеек сита) | 0.8 for rotary-piston meter | | Сертификаты и одобрения | | | Classification according to pressure equipment directive (DRGL 97/23/EC) | For liquids of fluid gas group 1; complies with requirements of article 3, paragraph 3 (sound engineering practice SEP) |
 Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Технические данные [PDF] |
Чертеж  Дозатор DN 50 с установочным механизмом кол-ва, размеры в мм (дюймах) | Дозатор DN 50 (2") для PN 6 и PN 10 (MWP 87 psi и 145 psi) с установочным механизмом кол-ва тип 30, без доп. модулей, размеры в мм (дюймах) | | c | g | h | hA | h1 | L | m | p | z | | 147 (5.79) | 275 (10.83) | 250 (9.84) | 75 (2.96) | 492 (19.37) | 325 (12.80) | 318 (12.52) | 500 (19.68) | 54 (2.1) для электрического выключателя | | Размеры фланцев смотри below |
| Дозатор DN 50 (2") для PN 6 и PN 10 (MWP 87 psi и 145 psi), с дополнительными модулями, размеры в мм (дюймах) | | Модуль | Модель 21 | Модель 22 | Модель 23 | Модель 24 | Модель 25 | | | | | | | | | установочный механизм кол-ва | Тип 30 | | Размер a для дозатора с 1 теплоизоляционной вставкой | | | 651 (25.63) | 574 (22.60) | 733 (28.86) | 574 (22.60) | 733 (28.86) | | Размер a для дозатора с 2 теплоизоляционными вставками | | | 810 (31.89) | - | 892 (35.12) | - | 892 (35.12) |
|
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MR141.-.D...-.... | ДОЗАТОР DN 50 PN 6 МАТЕРИАЛ КОРПУСА: СЕРЫЙ ЧУГУН МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ | 56.5 | по запросу (D) | 1 | | 7MR141.-.E...-.... | ДОЗАТОР DN 50 PN 6 МАТЕРИАЛ КОРПУСА: СЕРЫЙ ЧУГУН МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: СЕРЫЙ ЧУГУН | 56.5 | по запросу (D) | 1 | | 7MR141.-.S...-.... | ДОЗАТОР DN 50 PN 10 МАТЕРИАЛ КОРПУСА: CRNIMO СТАЛЬ МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ | 56.5 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MV3021-1XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДОЗАТОРА, ТИП 21 1 ТЕРМОИЗОЛЯЦИОННАЯ ВСТАВКА | 1.3 | по запросу (D) | 1 | | 7MV3021-2XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДОЗАТОРА, ТИП 21 2 ТЕРМОИЗОЛЯЦИОННЫЕ ВСТАВКИ | 2.6 | по запросу (D) | 1 | | 7MV3022-..... | ACCESSORY FOR BATCHMETER MODEL 22 WITH 1 PULSER | 1.2 | по запросу (D) | 1 | | 7MV3023-..... | ACCESSORY FOR BATCHMETER MODEL 23 WITH 1 PULSER | 2.6 | по запросу (D) | 1 | | 7MV3024-0X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДОЗАТОРА, ТИП 24 С 1 ИСТОЧНИКОМ ИМПУЛЬСОВ | 1.2 | по запросу (D) | 1 | | 7MV3025-1X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДОЗАТОРА, ТИП 25 С 1 ИСТОЧНИКОМ ИМПУЛЬСОВ 1 ТЕРМОИЗОЛЯЦИОННАЯ ВСТАВКА | 2.5 | по запросу (D) | 1 | | 7MV3025-2X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДОЗАТОРА, ТИП 25 С 1 ИСТОЧНИКОМ ИМПУЛЬСОВ 2 ТЕРМОИЗОЛЯЦИОННЫЕ ВСТАВКИ | 3.8 | по запросу (D) | 1 | | C73000-B5100-C20 | РУКОВОДСТВО, GERMAN FOR AUTOMATIC BATCHMETER | 0.1 | 6 - 8 недель (C) | 1 | | C73000-B5176-C20 | РУКОВОДСТВО ENGLISH FOR AUTOMATIC BATCHMETER | 0.1 | 6 - 8 недель (C) | 1 |
|
