Диаметр

100 l/min

Ном. давление

PN 10

Материалы

• Корпус

CrNiMo сталь или серый чугун

• Измер. камера

CrNiMo сталь или серый чугун

• Кольцевой счетчик

серый чугун, карбон, Ni-resist, hard rubber, PTFE, PCTFE, или CrNiMo с карбоном или PTFE bearing surface

Материалы и макс. доп. температуры измеряемого вещества

Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера

температурный диапазон

• Серый чугун, чугун с шаровидным графитом, стальное литье, CrNiMo- сталь

• -30 до +300 °C

• Бронза

• -30 до +200 °C

• Серый чугун/эмаль, изм.камера из Duroplast

• -20 до +80 °C

Границы погрешности

Границы погрешности

между 0,2% и 0,5% от заданной величины (в зависимости от измеряемого вещества, диапазона измерения и соотвествующих предписаний), за исключением кольцевых счетчиков DN 15 и счетчиков с кислотостойкой конструкцией с PCTFE-поршнями; здесь 1% от факт.величины

Воспроизводимость

в пределах 0.05 %

 0.05 %

Регулируемость

поступенчатая от 0.01 %

 0.01 %

Потеря давления

макс. доп. 3 бар, у кислотостойких счетчиков макс. 0,5 бар

Передача вращения

плавная, через постоянную электромагнитную муфту

Позиция установки (ось измерительного мех-ма)

• Кольцевой счетчик для промышленного примения

• кислотостойкий

любая

• дозатор

вертикальная

• Спецконструкции

• кольцевой счетчик для сжигания топлива

любая

• кольцевой счетчик для жидкого газа

ось измерительного механизма вертикально

Особые входные и выходные участки

не требуются

Подсоединение линии

Фланец с отверстием по DIN 2501, DIN 2547 (только PN 63)

DIN 2501, DIN 2547 (только PN 63)

Размер фильтра (размер ячеек сита)

0,8 мм для кольцевых счетчиков

Сертификаты и допуски

Подразделение согласно Руководству по приборам давления (DGRL 97/23/EC)

Для жидкостей флюидной группы 1; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика SEP)

c

g

h

h_A

h₁

L

m

p

z

90 (3.54)

155 (6.10)

140 (5.51)

48 (1.89)

440 (17.32)

210 (8.27)

241 (9.49)

345 (13.58)

54 (2.1) для электрического выключателя

Размеры фланцев см. ниже

Accessory

Тип 21

Тип 22

Тип 23

Тип 24

Тип 25

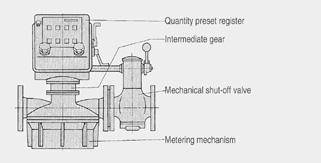

quantity preset register

Тип 30

Размер a для дозатора с 1 теплоизоляционной вставкой

599 (23.58)

522 (20.55)

681 (26.81)

522 (20.55)

681 (26.81)

Размер a для дозатора с 2 теплоизоляционной вставкой

758 (29.84)

-

840 (33.07)

-

840 (33.07)
