DN 25 - Кольцевые счётчики SITRANS F R

Кольцевой счетчик DN 25 (1") с двойным стрелочным механизмом типа 13, без дополнительных модулей

Для промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д.
Диаметр DN 25

Особенности

высокая точность измерения (допуск для использования в коммерческом учете)
для расходов до 1000л/мин
большой диапазон расходов
небольшая зависимость от вязкости
малая потеря давления
простая, компактная конструкция
высокая эксплуатационная безопасность
преимущества при очень высокой вязкости, так как допускается потеря давления до 3 бар
преимущества при очень низкой вязкости (например, сжиженный газ), т.к. благодаря легким компонентам измерительного механизма с хорошими антифрикционными свойствами возникает лишь небольшая потеря давления
широкое предложение материалов, например, внутреннее покрытие для особенно агрессивных измеряемых веществ
легкий сервис, т.е. простая конструкция
температуры измеряемого вещества до 300 °C
поставляется с внешним подогревом
измерение и дозировка без внешнего питания
не требуется входных и выходных участков
независимость от профиля протока, от проводимоси и демпфирования

Кольцевые счётчики характеризуются:

Точностью
Надёжостью
Прочной конструкцией

Область применения

Для промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д.

Дизайн

Кольцевые счетчики DN 25 (1"); без доп. модулей

Технические данные

Кольцевой счетчик DN 25
Диаметр	100 l/min
Ном. давление	PN 10, PN 25, PN 40 или PN 63
Материалы
Корпус	CrNiMo сталь, стальное литье или серый чугун
Измер. камера	CrNiMo сталь или серый чугун
Кольцевой счетчик	серый чугун или carbon, Ni-resist, hard rubber, PTFE, PCTFE, CrNiMo сталь
Материалы и макс. доп. температуры измеряемого вещества
Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера	Температурный диапазон
Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера	-30 до +300 °C
Бронза	-30 до +200 °C
Серый чугун/эмаль, изм.камера из Duroplast	-20 до + 80 °C
Границы погрешности
Границы погрешности	между 0,2% и 0,5% от заданной величины (в зависимости от измеряемого вещества, диапазона измерения и соотвествующих предписаний), за исключением кольцевых счетчиков DN 15 и счетчиков с кислотостойкой конструкцией с PCTFE-поршнями; здесь 1% от факт.величины
Воспроизводимость	в пределах 0.05 % 0.05 %
Регулируемость	поступенчатая от 0.01 % 0.01 %
Потеря давления	макс. доп. 3 бар, у кислотостойких счетчиков макс. 0,5 бар
Передача вращения	плавная, через постоянную электромагнитную муфту

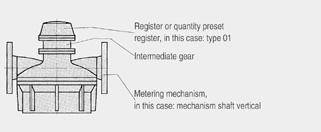

Позиция установки (ось измерительного мех-ма)
Кольцевой счетчик для промышленного примения
кислотостойкий	любая
дозатор	вертикальная
Спецконструкции
кольцевой счетчик для сжигания топлива	любая
кольцевой счетчик для жидкого газа	ось измерительного механизма вертикально
Особые входные и выходные участки	не требуются
Подсоединение линии	Фланец с отверстием по DIN 2501, DIN 2547 (только PN 63)
Размер фильтра (размер ячеек сита)	0,8 мм для кольцевых счетчиков
Сертификаты и допуски
Подразделение согласно Руководству по приборам давления (DGRL 97/23/EC)	Для жидкостей флюидной группы 1; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика SEP)

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Чертеж

Кольцевой счетчик DN 25 (1") без доп. модулей

Для ступени давления PN 10 и PN 16 (MWP 145 psi и 232 psi)

Кольцевой счетчик DN 25 для PN 10 и PN 16 (MWP 145 psi и 232 psi) с простым стрелочным механизмом. С установочным механизмом кол-ва, размеры в мм (дюймах)

Кольцевой счетчик DN 25 для PN 10 и PN 16 (MWP 145 psi и 232 psi) с двойным стрелочным механизмом, размеры в мм (дюймах)

Кольцевой счетчик DN 25 для PN 10 и PN 16 (MWP 145 psi и 232 psi) без доп. модулей, размеры в мм
с простым стрелочным механизмом типа 01 или с двойным стрелочным механизмом
a₁	a₂	a₃	c	d₁	e	g	h	h_A	L
237 (9.33)	190 (7.48)	153 (6.02)	90 (3.54)	14 (0.55)	115 (4.53)	155 (6.10)	140 (5.51)	48 (1.89)	210 (8.27)
с установочным механизмом кол-ва тип 54
a₂	a₃	a₅	c	g	h	h_A	L	z
190 (7.48)	153 (6.02)	440 (17.32)	90 (3.54)	155 (6.10)	140 (5.51)	48 (1.89)	210 (8.27)	54 (2.10) для электрического выключателя
Размеры фланцев см. ниже

Для ступени давления PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi)

Кольцевой счетчик DN 25 для PN 25, PN 40 и PN 63 MWP 363 psi, 580 psi и 914 psi) с простым стрелочным механизмом или с установочным механизмом кол-ва, размеры в мм (дюймах)

Кольцевой счетчик DN 25 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) с двойным стрелочным механизмом, размеры в мм (дюймах)

Кольцевой счетчик DN 25 (1") для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) без доп. модулей, размеры в мм (дюймах)
с простым стрелочным механизмом тип 01 или двойным стрелочным механизмом
	a₁	a₂	a₃	c₁	c₂	g	L
PN 25, PN 40 (MWP 363 psi, 580 psi)	292 (11.50)	245 (9.65)	208 (8.19)	80 (3.15)	144 (5.67)	205 (8.07)	270 (10.63)
PN 63 (MWP 914 psi)	308 (12.13)	261 (10.28)	224 (8.82)	82 (3.23)	157 (6.18)	230 (9.06)	300 (11.81)
с установочным механизмом кол-ва тип 54
	a₂	a₃	a₅	c₁	c₂	g	L	z
PN 25, PN 40 (MWP 363 psi, 580 psi)	245 (9.65)	208 (8.19)	495 (19.48)	80 (3.15)	144 (5.67)	205 (8.07)	270 (10.63)	54 (2.10) для электрического выключателя
PN 63 (MWP 914 psi)	261 (10.28)	224 (8.82)	511 (20.12)	82 (3.23)	157 (6.18)	230 (9.06)	300 (11.81)	54 (2.10) для электрического выключателя
Размеры фланцев см. ниже

Размеры фланца

			Размеры для фланцев с ровной поверхностью уплотнения				Доп. размеры для фланцев с уплотнительной планкой
Заказной номер	Материал	Ном. давление	Ø D	Ø k	Ø d₂	b	Ø d₄	f
Размеры для фланцев с отверстиями по EN , 4 финта, диаметр DN 25, размеры в мм
7MR1110	E/D/S	PN 10	115	85	14	16	68	2
7MR1120	E/D	PN 25				18
7MR1130	E/D	PN 40				18
7MR1140	E/D	PN 63	140	100	18	24
Размеры для фланцев с отверстиями по ASME, 4 винта, диаметр 1", размеры в дюймах
7MR1110	E/D/S	MWP 150	4¹/₄	3¹/₈	⁵/₈	16	2	¹/₁₆
7MR1120	E/D	MWP 300 ... 600	4⁷/₈	3¹/₂	³/₄	18	2	¹/₁₆
7MR1130	E/D	MWP 300 ... 600	4⁷/₈	3¹/₂	³/₄	18	2	¹/₁₆
7MR1140	E/D	MWP 900 ... 1500	5⁷/₈	4	1	24	2	¹/₄

Кольцевой счетчик DN 25 (1") с доп. модулями

Для ступени давления PN 10 и PN 16 (MWP 145 psi и 232 psi)

Кольцевой счетчик DN 25 для PN 10 и PN 16 (MWP 145 psi и 232 psi)с доп. модулями, размеры в мм (дюймах)

Кольцевой счетчик DN 25 для PN 10 и PN 16 (MWP 145 psi и 232 psi) с доп. модулями, размеры в мм
Тип	01	02	03	04	05	06	07
Размер a для кольцевого счетчика с 1 теплоизоляционной вставкой
	349 (13.74)	272 (10.71)	430 (16.93)	272 (10.71)	430 (16.93)	354 (13.94)	513 (20.20)
Размер a для кольцевого счетчика с 2 теплоизоляционными вставками
	508 (20.00)	-	590 (23.23)	-	590 (23.23)	-	672 (23.78)

Для ступени давления PN 25, 40 и 63 (MWP 363 psi, 580 psi и 914 psi)

Кольцевой счетчик DN 25 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) с доп. модулями, размеры в мм (дюймах)

Кольцевой счетчик DN 25 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) с доп. модулями, размеры в мм
Тип	01	02	03	04	05	06	07
Размер a для кольцевого счетчика с 1 теплоизоляционной вставкой
PN 25, PN 40 (MWP 363 psi, 580 psi)	404 (15.91)	327 (12.87)	486 (19.13)	327 (12.87)	486 (19.13)	409 (16.10)	568 (22.36)
PN 63 (MWP 914 psi)	420 (16.54)	343 (13.50)	502 (19.76)	343 (13.50)	502 (19.76)	425 (29.25)	584 (18.19)
Размер a для кольцевого счетчика с 2 теплоизоляционными вставками
PN 25, PN 40 (MWP 363 psi, 580 psi)	563 (22.17)	-	645 (25.39)	-	645 (25.39)	-	727 (28.62)
PN 63 (MWP 914 psi)	579 (22.80)	-	661 (26.02)	-	661 (26.02)	-	743 (24.45)
