Кислотостойкий кольцевой счетчик DN 25 (1") с двойным стрелочным механизмом типа 13, без дополнительных модулей - Для особо агрессивных жидкостей, например: фосфорной кислоты, соляной кислоты, серной кислоты в низких концентрациях и т.д.
- Диаметр DN 25
|
Область примененияДля особо агрессивных жидкостей, например: фосфорной кислоты, соляной кислоты, серной кислоты в низких концентрациях и т.д. |
Дизайн  Кислотостойкий кольцевой счетчик, без доп. моделей |
Технические данные | Кольцевые счетчики DN 25, кислотостойкость | | Диаметр | 100 l/min | | Ном. давление | PN 10 | | Материалы | | | | | | | | | | | | Материалы и макс. доп. температуры измеряемого вещества | | Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера | Температурный диапазон | - Серый чугун, чугун с шаровидным графитом, стальное литье, CrNiMo- сталь
| | | | | - Серый чугун/эмаль, изм.камера из Duroplast
| | | Границы погрешности | | | Границы погрешности | между 0,2% и 0,5% от заданной величины (в зависимости от измеряемого вещества, диапазона измерения и соотвествующих предписаний), за исключением кольцевых счетчиков DN 15 и счетчиков с кислотостойкой конструкцией с PCTFE-поршнями; здесь 1% от факт.величины | | Воспроизводимость | в пределах 0.05 % 0.05 % | | Регулируемость | поступенчатая от 0.01 % 0.01 % | | Потеря давления | макс. доп. 3 бар, у кислотостойких счетчиков макс. 0,5 бар | | Передача вращения | плавная, через постоянную электромагнитную муфту | | Позиция установки (ось измерительного мех-ма) | | - Кольцевой счетчик для промышленного примения
| | | | любая | | | вертикальная | | | | - кольцевой счетчик для сжигания топлива
| любая | - кольцевой счетчик для жидкого газа
| ось измерительного механизма вертикально | | Особые входные и выходные участки | не требуются | | Подсоединение линии | Фланец с отверстием по DIN 2501, DIN 2547 (только PN 63) DIN 2501, DIN 2547 (только PN 63) | | Размер фильтра (размер ячеек сита) | 0,8 мм для кольцевых счетчиков | | Сертификаты и допуски | | | Подразделение согласно Руководству по приборам давления (DGRL 97/23/EC) | Для жидкостей флюидной группы 1; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика SEP) |
 Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Технические данные [PDF] |
ЧертежКислотостойкий кольцевой счетчик DN 25 без доп. модулей  Кислотостойкий кольцевой счетчик DN 25 для PN 10 (MWP 145 psi) с простым стрелочным механизмом или с установочным механизмом кол-ва, размеры в мм (дюймах), размеры фланцев см. ниже  Кислотостойкий кольцевой счетчик DN 25 для PN 10 с двойным стрелочным механизмом, размеры в мм (дюймов), размеры фланцев см. ниже Размеры фланца  Размеры фланца | | | | Размеры для фланцев с ровной поверхностью уплотнения | Доп. размеры для фланцев с уплотнительной планкой | | Заказной номер | Материал | Ном. давление | Ø D | Ø k | Ø d2 | b | Ø d4 | f | | Размеры для фланцев с отверстиями по EN, 4 винта, диаметр DN 25, размеры в мм | | | E/D/S | PN 10 | 115 | 85 | 14 | 16 | 68 | 2 | | Размеры для фланцев с отверстиями по ASME, 4 винта, диаметр 1", размеры в дюймах | | | E/D/S | MWP 150 | 41/4 | 31/8 | 5/8 | 16 | 2 | 1/16 |

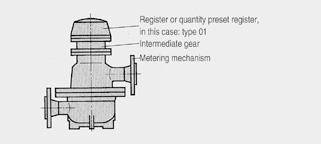

Кислотостойкий кольцевой счетчик DN 25 с доп. модулями  Кислотостойкий кольцевой счетчик DN 25 для PN 10 (MWP 145 psi) с доп. модулями, размеры в мм (дюймах) | Кислотостойкий кольцевой счетчик DN 25 для PN 10 (MWP 145 psi) с доп. модулями, размеры в мм (дюймах) | | Тип | 01 | 02 | 03 | 04 | 05 | 06 | 07 | | Размер a для кольцевого счетчика с 1 теплоизоляционной вставкой | | | 442 (17.40) | 365 (14.37) | 524 (20.63) | 365 (14.37) | 524 (20.63) | 447 (17.60) | 606 (23.86) | | Размер a для кольцевого счетчика с 2 теплоизоляционными вставками | | | 601 (23.66) | - | 683 (26.89) | - | 683 (26.89) | - | 765 (30.12) |
|
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MR1111-.PH..-.... | ROTARY-PISTON METER DN 25 ACID-RESISTANT RATED PRESSURE PN 10 MEASURING CHAMBER PARTS PEEK WITH PCTFE ROTARY PISTON METER PRESSURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEP | 28 | по запросу (X) | 1 | | 7MR1111-.PK..-.... | ROTARY-PISTON METER DN 25 ACID-RESISTANT RATED PRESSURE PN 10 MEASURING CHAMBER PARTS PEEK WITH PCTFE ROTARY PISTON METER PRESSURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEP | 28 | по запросу (X) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MV3001-1XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ МЕХАНИЧЕСКИХ КОЛЬЦЕВЫХ СЧЕТЧИКОВ, ТИП 01 1 ТЕРМОИЗОЛЯЦИОННАЯ ВСТАВКА | 1.3 | по запросу (D) | 1 | | 7MV3001-2XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ МЕХАНИЧЕСКИХ КОЛЬЦЕВЫХ СЧЕТЧИКОВ, ТИП 01 2 ТЕРМОИЗОЛЯЦИОННЫЕ ВСТАВКИ | 2.6 | по запросу (D) | 1 | | 7MV3070-0X.00 | ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА ПРОМЫШЛЕННОЕ И КИСЛОТОСТОЙКОЕ ИСПОЛНЕНИЕ, ТИП 02 | 1.2 | по запросу (D) | 1 | | 7MV3070-1X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА КИСЛОТОУСТОЙЧИВОЕ ИСПОЛНЕНИЕ ТИП 03 1 WAERMEISOLATIONSZWISCHENSTK. | 2.5 | по запросу (D) | 1 | | 7MV3070-2X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА КИСЛОТОУСТОЙЧИВОЕ ИСПОЛНЕНИЕ ТИП 03 2 WAERMEISOLATIONSZWISCHENSTK. | 3.8 | по запросу (D) | 1 | | C70401-A26-C18 | ЗАЩИТНАЯ КРЫШКА NO: 50241508 | 0.246 | 4 - 6 недель (B) | 1 | | C73000-B5100-C23 | РУКОВОДСТВО, GERMAN FOR ROTARY-PISTON METERS | 0.1 | по запросу (D) | 1 | | C73000-B5176-C23 | РУКОВОДСТВО, ENGLISH FOR ROTARY-PISTON METERS | 0.056 | по запросу (D) | 1 |
|
|
