Кольцевой счетчик DN 15 (½') с single-pointer dial типа 01, без аксессуаров - Для промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д.
- Диаметр DN 15
|
Особенности - высокая точность измерения (допуск для использования в коммерческом учете)
- для расходов до 1000л/мин
- большой диапазон расходов
- небольшая зависимость от вязкости
- малая потеря давления
- простая, компактная конструкция
- высокая эксплуатационная безопасность
- преимущества при очень высокой вязкости, так как допускается потеря давления до 3 бар
- преимущества при очень низкой вязкости (например, сжиженный газ), т.к. благодаря легким компонентам измерительного механизма с хорошими антифрикционными свойствами возникает лишь небольшая потеря давления
- широкое предложение материалов, например, внутреннее покрытие для особенно агрессивных измеряемых веществ
- легкий сервис, т.е. простая конструкция
- температуры измеряемого вещества до 300 °C
- поставляется с внешним подогревом
- измерение и дозировка без внешнего питания
- не требуется входных и выходных участков
- независимость от профиля протока, от проводимоси и демпфирования
Кольцевые счётчики характеризуются: - Точностью
- Надёжостью
- Прочной конструкцией
|
Область примененияДля промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д. |

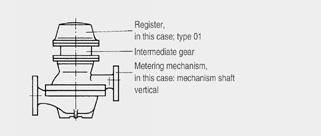

Дизайн  Кольцевые счетчики DN 15 (½"), без доп. модулей |
Технические данные | Кольцевые счетчики DN 15 (½") | | | Номинальный уровень | 20 l/min (5.3 USgpm) | | Ном. давление | PN 25, PN 40 (MWP 363, 580 psi) | | Материал | | | | | | | серый чугун илиo CrNiMo сталь | | | стальное литье | | | CrNiMo сталь или серый чугун | | | | | | Carbon, серый чугун, hard rubber или PCTFE | | | Carbon или серый чугун | | Материалы и макс. доп. температуры измеряемого вещества | | Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера | Температурный диапазон | - Серый чугун, чугун с шаровидным графитом, стальное литье, CrNiMo- сталь
| | | | | - Серый чугун/эмаль, изм.камера из Duroplast
| | | Границы погрешности | | | Границы погрешности | между 0,2% и 0,5% от заданной величины (в зависимости от измеряемого вещества, диапазона измерения и соотвествующих предписаний), за исключением кольцевых счетчиков DN 15 и счетчиков с кислотостойкой конструкцией с PCTFE-поршнями; здесь 1% от факт.величины | | Воспроизводимость | в пределах 0.05 % | | Регулируемость | поступенчатая от 0.01 % | | Потеря давления | макс. доп. 3 бар, у кислотостойких счетчиков макс. 0,5 бар | | Передача вращения | плавная, через постоянную электромагнитную муфту | | Позиция установки (ось измерительного мех-ма) | | - Кольцевой счетчик для промышленного примения
| | | | Вертикальная | | | | - кольцевой счетчик для сжигания топлива
| любая | - кольцевой счетчик для жидкого газа
| ось измерительного механизма вертикально | | Особые входные и выходные участки | не требуются | | Подсоединение линии | Фланец с отверстием по DIN 2501, DIN 2547 (только PN 63) | | Размер фильтра (размер ячеек сита) | 0,8 мм для кольцевых счетчиков | | Сертификаты и допуски | | | Подразделение согласно Руководству по приборам давления (DGRL 97/23/EC) | Для жидкостей флюидной группы 1; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика SEP) |
 Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Технические данные [PDF] |
Чертеж  Кольцевой счетчик DN 15 с простым стрелочным механизмом типа 01, без нагревательного устройства, размеры в мм (дюймах)  Кольцевой счетчик DN 15 с простым стрелочным механизмом типа 01, с нагревательным устройством, размеры в мм (дюймах) | Кольцевой счетчик DN 15 для PN 25 с простым стрелочным механизмом типа 01, (PN 25 (MWP 363 psi), размеры в мм | | Размеры | Нагрев. уст-во | | с | без | | PN 25 (MWP 363 psi) | PN 25 (MWP 363 psi) | PN 40 (MWP 580 psi) | | мм (дюйм) | мм (дюйм) | mm (дюйм) | | a1 | 224 (8.82) | 247 (9.72) | 249 (9.80) | | a2 | 177 (6.97) | 200 (7.87) | 202 (7.95) | | a3 | 140 (5.51) | 163 (6.42) | 165 (6.50) | | c1 | 50 (1.97) | 66 (2.60) | 68 (2.68) | | c2 | 83.5 (3.29) | 106 (4.17) | 108 (4.25) | | g | - | 100 (3.94) | 92 (3.62) | | h | - | G¾ | G3/8 | | l | - | 22 (0.87) | 26 (1.02) |
 Кольцевой счетчик DN 15 (Ѕ“) с двойным стрелочным механизмом, размеры в in мм (дюймах) Габаритные чертежи  | Заказной номер | Материал | Ступень давления PN [bar] PN [bar] | Размеры для фланцев с ровной поверхностью уплотнения | Доп. размеры для фланцев с уплотнительной планкой | | | | | Ø D | Ø k | Кол-во отверстий | Ø d2 | b | Ø d4 | f | | Размеры для фланцев с отверстиями по ENDN 15, размеры в мм | | | E/D/S | 25 | 95 | 65 | 4 | 14 | 16 | 45 | 2 | | | E/D | 40 | | Размеры для фланцев с отверстиями по ASME, диаметр ½", размеры в дюймах | | | E/D/S | 300 ... 600 | 3¾ | 25/8 | 4 | 5/8 | 16 | 13/8 | 1/16 | | | E/D |
Кольцевой счетчик DN 15 с доп. модулями  Кольцевой счетчик DN 15 (½") с доп. модулями | Конструкция | 01 | 02 | 03 | 04 | 05 | 06 | 07 | | | Размер a для кольцевого счетчика с 1 теплоизоляционной вставкой, размеры в мм | | без нагревательного уст-ва | | | | 336 (13:23) | 259 (10.20) | 418 (16:46) | 259 (10.20) | 418 (16.46) | 341 (13.43) | 500 (19.68) | | с нагревательным уст-вом | | | | 359 (14.13) | 282 (11.10) | 441 (17.36) | 282 (11.10) | 441 (17.36) | 364 (14.33) | 523 (20.59) | | | 361 (14.21) | 284 (11.18) | 443 (17.44) | 284 (11.18) | 443 (17.44) | 366 (14.41) | 525 (20.67) | | | Размер a для кольцевого счетчика с 2 теплоизоляционными вставками, размеры в мм | | без нагревательного уст-ва | | | | 495 (19.49) | - | 577 (22.72) | - | 577 (22.72) | - | 569 (25.94) | | с нагревательным уст-вом | | | | 518 (20.39) | - | 600 (23.62) | - | 600 (23.62) | - | 682 (26.85) | | | 520 (20.47) | - | 602 (23.70) | - | 602 (23.70) | - | 684 (26.93) |
|
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MR1020-.EE..-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 15 PN 25 МАТЕРИАЛ КОРПУСА СЕРЫЙ ЧУГУН МАТЕРИАЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ СЕРЫЙ ЧУГУН С ПОДОГРЕВОМ МАТЕРИАЛ ИЗМЕРИТЕЛЬНОГО КОЛЬЦА: СЕРЫЙ ЧУГУН | 9 | по запросу (X) | 1 | | 7MR1020-.EK..-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 15 PN 25 МАТЕРИАЛ КОРПУСА СЕРЫЙ ЧУГУН МАТЕРИАЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ СЕРЫЙ ЧУГУН С ПОДОГРЕВОМ МАТЕРИАЛ ИЗМЕРИТЕЛЬНОГО КОЛЬЦА:УГЛЕРОД | 9 | по запросу (X) | 1 | | 7MR1020-.SE..-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 15 PN 25 МАТЕРИАЛ КОРПУСА CRNIMO-СТАЛЬ МАТЕРИАЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ БЕЗ ПОДОГРЕВА МАТЕРИАЛ ИЗМЕРИТЕЛЬНОГО КОЛЬЦА: СЕРЫЙ ЧУГУН | 9.5 | по запросу (X) | 1 | | 7MR1020-.SG..-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 15 PN 25 МАТЕРИАЛ КОРПУСА CRNIMO-СТАЛЬ МАТЕРИАЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ БЕЗ ПОДОГРЕВА МАТЕРИАЛ ИЗМЕРИТЕЛЬНОГО КОЛЬЦА: ТВЕРДАЯ РЕЗИНА | 9.5 | по запросу (X) | 1 | | 7MR1020-.SH..-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 15 PN 25 МАТЕРИАЛ КОРПУСА CRNIMO СТАЛЬ МАТЕРИАЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO-СТАЛЬ БЕЗ ПОДОГРЕВА МАТЕРИАЛ ИЗМЕРИТЕЛЬНОГО КОЛЬЦА: PCTFE | 9.5 | по запросу (X) | 1 | | 7MR1020-.SK..-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 15 PN 25 МАТЕРИАЛ КОРПУСА CRNIMO СТАЛЬ МАТЕРИАЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ БЕЗ ПОДОГРЕВА МАТЕРИАЛ ИЗМЕРИТЕЛЬНОГО КОЛЬЦА:УГЛЕРОД | 9.5 | по запросу (X) | 1 | | 7MR1030-.DE..-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 15 PN 40 МАТЕРИАЛ КОРПУСА СТАЛЬНОЕ ЛИТЬЕ, МАТЕРИАЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ С ПОДОГРЕВОМ МАТЕРИАЛ ИЗМЕРИТЕЛЬНОГО КОЛЬЦА: СЕРЫЙ ЧУГУН | 13 | по запросу (X) | 1 | | 7MR1030-.DK..-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 15 PN 40 МАТЕРИАЛ КОРПУСА СТАЛЬНОЕ ЛИТЬЕ, МАТЕРИАЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ С ПОДОГРЕВОМ МАТЕРИАЛ ИЗМЕРИТЕЛЬНОГО КОЛЬЦА:УГЛЕРОД | 10 | по запросу (X) | 1 | | 7MR1030-.EE..-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 15 PN 4 МАТЕРИАЛ КОРПУСА СТАЛЬНОЕ ЛИТЬЕ, МАТЕРИАЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: СЕРЫЙ ЧУГУН С ПОДОГРЕВОМ МАТЕРИАЛ ИЗМЕРИТЕЛЬНОГО КОЛЬЦА: СЕРЫЙ ЧУГУН | 11 | по запросу (X) | 1 | | 7MR1030-.EK..-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 15 PN 40 МАТЕРИАЛ КОРПУСА СТАЛЬНОЕ ЛИТЬЕ, МАТЕРИАЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: СЕРЫЙ ЧУГУН С ПОДОГРЕВОМ МАТЕРИАЛ ИЗМЕРИТЕЛЬНОГО КОЛЬЦА:УГЛЕРОД | 14 | по запросу (X) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MV3001-1XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ МЕХАНИЧЕСКИХ КОЛЬЦЕВЫХ СЧЕТЧИКОВ, ТИП 01 1 ТЕРМОИЗОЛЯЦИОННАЯ ВСТАВКА | 1.3 | по запросу (D) | 1 | | 7MV3001-2XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ МЕХАНИЧЕСКИХ КОЛЬЦЕВЫХ СЧЕТЧИКОВ, ТИП 01 2 ТЕРМОИЗОЛЯЦИОННЫЕ ВСТАВКИ | 2.6 | по запросу (D) | 1 | | 7MV3070-0X.00 | ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА ПРОМЫШЛЕННОЕ И КИСЛОТОСТОЙКОЕ ИСПОЛНЕНИЕ, ТИП 02 | 1.2 | по запросу (D) | 1 | | 7MV3070-1X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА КИСЛОТОУСТОЙЧИВОЕ ИСПОЛНЕНИЕ ТИП 03 1 WAERMEISOLATIONSZWISCHENSTK. | 2.5 | по запросу (D) | 1 | | 7MV3070-2X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА КИСЛОТОУСТОЙЧИВОЕ ИСПОЛНЕНИЕ ТИП 03 2 WAERMEISOLATIONSZWISCHENSTK. | 3.8 | по запросу (D) | 1 | | C70401-A26-C18 | ЗАЩИТНАЯ КРЫШКА NO: 50241508 | 0.246 | 4 - 6 недель (B) | 1 |
|
|
