Конструкция

Сменная измерительная вставка с соединительной головкой и защитной арматурой

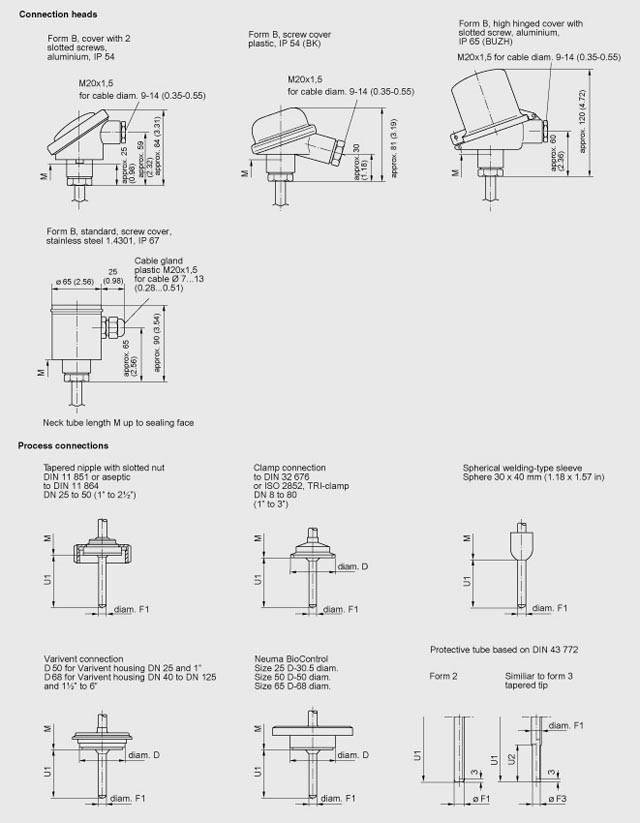

Соединительная головка

По выбору:

• Полевой корпус, резьбовая крышка, нерж.сталь 1.4301, IP 67

• Форма B, крышка с 2 винтами с шлицевой головкой, алюминий, IP 54, стандарт

• Форма B, резьбовая крышка, пластик, IP 54 (BK)

• Форма B, откидная крышка с винтами с шлицевой головкой, алюминий, IP 65 (BUZ)

• Форма B, откидная крышка с быстродействующим затвором, алюминий, IP 65 (BUS)

• Форма B, высокая откидная крышка с винтом со шлицевой головкой, алюминий, IP 65 (BUZH)

Защитная трубка

Материал нерж. сталь 1.4404/316L, ∅ 6 или 9 мм (0.24 или 0.35 дюймов), как опция с зауженным острием, монтажная длина U1 см. данные по заказу

Измерительная вставка

Нерж. сталь, сменная

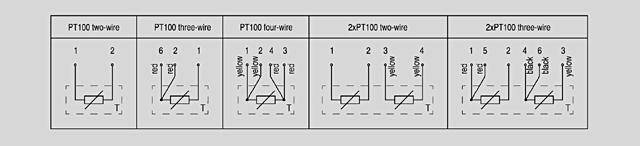

Измерительный резистор Pt100 по DIN 43762

Жесткий монтаж или как элемент оболочки (минеральная изоляция, гнущаяся, повышенная виброустойчивость)

Точность измерительного резистора

Класс A по DIN EN 60751

Интеграция измерительного преобразователя

Подходящие измерительные преобразователи Pt 100 для монтажа в головку могут быть установлены в соединительную головку, см. Заказные параметры

Подключения к процессу

• DIN 11851 с шлицевой накидной гайкой

• Соединение с фиксатором по DIN 32676

• Соединение с фиксатором по ISO 2852

• Varivent

• Neumo BioControl

• Сферическая вварная гильза цил./сфер. 30 x 40 мм (1.18 x 1.57 дюймов)

• Асептические соединения

Уплотнение не входит в стандартную поставку! Другие подключения к процессу по запросу. Материал: нерж. сталь 1.4404/316L

Свойства поверхности

• Стандартная

Чистота обработки Ra < 1.5 µm (5.9 x 10-5 дюймов)

Ra < 1.5 µm (5.9 x 10-5 дюймов)

• Гигиеническая

Чистота обработки Ra < 0.8 µm (3.1 x 10-5 дюймов)

• Сварной шов

< 1.5 µm (5.9 x 10^-5 дюймов)
