Для относительного давления, соединен с датчиком - Фланцевое исполнение

Разделители давления могут использоваться со следующими сериями измерительных преобразователей давления SITRANS P:

MK II
MS
DS III
DS III PA
DS III FF

Указания

При конфигурировании разделителя давления обязательно учитывать приведенную в разделах „Функция“ и „Технические параметры“ информацию касательно передаточной характеристики, температурной погрешности и времени отклика. Только в этом случае возможно оптимальное использование разделителя давления.

Особенности

Нет прямого контакта измерительного преобразователя давления с измеряемым веществом
Индивидуальная конфигурация разделителя давления для наилучшего согласования с условиями использования
Поставляется в нескольких версиях
Специальная конструкция для тяжелых условий эксплуатации
Для пищевой промышленности поставляет с быстросъемным соединением

Область применения

Система разделителей давления должны использоваться в тех случаях, когда разделение между измеряемым веществом и измерительным прибором является целессобразным или необходимым по следующим причинам.

Несколько примеров таких случаев:

Температура измеряемого вещества выходит за границы, специфицированные для измерительного преобразователя.
Измеряемое вещество является корродирующим и требует материал мембран, который отсутствует у измерительного преобразователя.
Измеряемое вещество является высоковязким или содержит твердые вещества и могло бы закупорить измерительные камеры измерительного преобразователя.
Измеряемое вещество может замерзнуть в измерительных камерах или импульсной линии.
Измеряемое вещество является неоднородным или волокнистым.
Измеряемое вещество имеет склонность к полимеризации или кристаллизации.
Процесс требует разделители давления с быстросъемным соединением, если они, к примеру, в пищевой промышленности затребованы для быстрой чистки.
Процесс требует чистку места измерения, к примеру, в процессе загрузки.

Дизайн

Мембранные уплотнения (фланцы) для непосредственного присоединения к преобразователю

Конструкция

Диафрагменное мембранное уплотнение с фланцем по DIN/ANSI жестко присоединяемое к преобразователю (фланцевая версия), только для преобразователей SITRANS P (серий MK II, MS и DS III PA)
Материалы, соприкасающиеся с измеряемой средой): см. Заказ
Материалы капиллярной трубки, защитной крышки, основного корпуса мембраны и измерительной ячейки: нерж. сталь, No. 1.4404/316L
Наполнительная жидкость: силиконовое масло, высокотемпературное масло, растительное масло, глицериновое масло, в случае измерения кислорода – галокарбоновое масло.

Технические данные

Мембранный разделитель давления (фланцевая конструкция) для избыточного и абсолютного давления, прямой монтаж на измерительный преобразователь
Диаметр	Ном. давление
DN 50	PN 40, PN 100
DN 80	PN 40, PN 100
DN 100	PN 16, PN 40
2 дюйма	Class 150, class 300, class 600, class 1500
3 дюйма	Class 150, class 300, class 600
4 дюйма	Class 150, class 300, class 400
Поверхность уплотнения
Для нерж. стали 1.4404/316L	по EN 1092-1, форма B1 или ASME B16.5 RF 125 ... 250 AA
Для прчих материалов	по EN 1092-1, форма B2 или ASME B16.5 RFSF
Материалы
Корпус	Нерж. сталь 316L
Части, соприкасающиеся с измеряемым веществом	Нерж. сталь 316L
	без пленки
	PTFE (для разрежения по запросу)
	ECTFE (для разрежения по запросу)
	PFA (для разрежения по запросу)
	Monel 400, mat. No. 2.4360
	Hastelloy C276, mat. No. 2.4819
	Hastelloy C4, mat. No. 2.4610
	Tantalum
Капиллярная трубка	Нерж. сталь, 1.4571/316Ti
Оболочка	Спиральный шланг из нерж. стали 1.4301/316
Материал уплотнения на подключении к процессу	медь
Доп. . сжимающая нагрузка	см. выше и Технические параметры измер. преобр
Длина тубуса	без тубуса 50 мм (1.97 дюйма) 100 мм (3.94 дюйма) 150 мм (5.91дюйма) 200 мм (7.87 дюйма)
Капиллярная трубка
Длина	макс. 10 м, большие длины по запросу
Внутренний диаметр	2 мм (0.079 дюйма)
Наименьший радиус изгиба	150 мм (5.9 дюйма)
Наполнительная жидкость	силиконовое масло M5 силиконовое масло M50 высокотемпературное масло фторо-углеродное масло (для измерений O2) растительное масло глицерин/вода (не подходит для использования в области разрежения)
Доп. внешняя температура	В зависимости от измер. преобразователя давления и наполнительной жидкости разделителя давления Прочую информацию см. Технические параметры измер. преобр. давления и в разделе „Технические параметры наполнительной жидкости” в техническом описании к разделителям давления
Вес	около 4 кг (8.82 lb)
Сертификаты и допуски
Подразделение согласно руководству по приборам давления (DGRL 97/23/EC)	Для газов флюидной группы 1 и жидкостей флюидной группы; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика)

Дополнительно

Промывочное кольцо

Промывочные колца необходимы для разделителей давления
фланцевого и ячеечного типа 7MF4900 до 7MF4923, если
существует опасность, что из-за условий процесса и
геометрической формы соединения, измеряемое вещество может
образовывать отложения или закупорки.

Чертеж

Соединение по EN 1092-1

Диаметр	Ном. давление	b	D	d₂	d₄	d₅	d_M	f	k	n
мм	мм	мм	мм	мм	мм	мм	мм
DN 50	PN 40	20	165	18	102	48.3	59	2	125	4
DN 50	PN 100	28	195	26	102	48.3	59	2	145	4
DN 80	PN 40	24	200	18	138	76	89	2	160	8
DN 80	PN 100	32	230	26	138	76	89	2	180	8
DN 100	PN 16	20	220	18	158	94	89	2	180	8
DN 100	PN 40	24	235	22	162	94	89	2	190	8

Соединение по ASME B16.5

Диаметр	Ном. давление	b	D	d₂	d₄	d₅	d_M	f	k	n
lb/sq.in.	мм	мм	мм	мм	мм	мм	мм	мм
lb/sq.in.	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)	(дюймов)
2 дюйма	150	20	150	20	92	48.3	59	1,6	120.5	4
	150	(0.79)	(5.91)	(0.79)	(3.62)	(1.9)	(2.32)	(0.06)	(4.74)	4
	300	22,5	165	20	92	48.3	59	1.6	127	8
	300	(0.89)	(6.5)	(0.79)	(3.62)	(1.9)	(2.32)	(0.06)	(5)	8
	600	32	165	20	92	48,3	59	6.4	127	8
	600	(1.26)	(6.5)	(0.79)	(3.62)	(1.9)	(2.32)	(0.25)	(5)	8
	1500	45	215	26	92	48,3	59	6.4	165	8
	1500	(1.77)	(8.46)	(1.02)	(3.62)	(1.9)	(2.32)	(0.25)	(6.5)	8
3 дюйма	150	24	190	20	127	76	89	1.6	152.5	4
	150	(0.95)	(7.48)	(0.79)	(5)	(3)	(3.50)	(0.06)	(6)	4
	300	29	210	22	127	76	89	1.6	168.5	8
	300	(1.14)	(8.27)	(0.87)	(5)	(3)	(3.50)	(0.06)	(6.63)	8
	600	38,5	210	22	127	76	89	6.4	168.5	8
	600	(1.52)	(8.27)	(0.87)	(5)	(3)	(3.50)	(0.25)	(6.63)	8
4 дюйма	150	24	230	20	158	94	89	1.6	190.5	8
	150	(0.95)	(9.06)	(0.79)	(6.22)	(3.69)	(3.50)	(0.06)	(7.5)	8
	300	32	255	22	158	94	89	1.6	200	8
	300	(1.26)	(10.04)	(0.79)	(6.22)	(3.69)	(3.50)	(0.06)	(7.87)	8
	400	41,5	255	26	158	94	89	6.4	200	8
	400	(1.62)	(10.04)	(1.02)	(6.22)	(3.69)	(3.50)	(0.25)	(7.87)	8

d: диаметр уплотнения по EN 1092-1 / ASME B16.5

d_M: эффективный диаметр мембраны

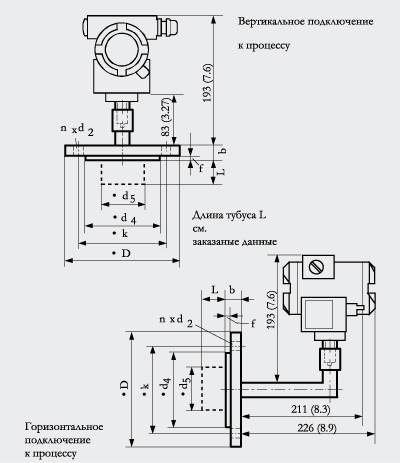

Мембранный разделитель давления с фланцевой конструкцией, прямой монтаж на измерительный преобразователь давления SITRANS P (подключение к процессу вертикально (сверху) и горизонтаально(снизу)), размеры в мм (дюймах)

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF4910-.....	РАЗДЕЛИТЕЛЬНАЯ МЕМБРАНА, ТИП 7MF4910	7	6 - 8 недель (C)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MF4925-.....	ПРОМЫВОЧНОЕ КОЛЬЦО ДЛЯ РАЗДЕЛИТЕЛЬНОЙ МЕМБРАНЫ	3	6 - 8 недель (C)	1
