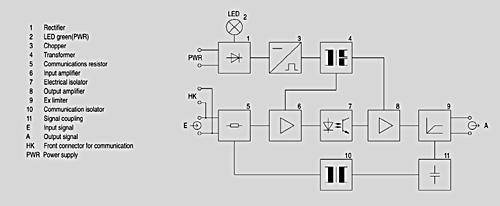

Вход

Входной исгнал

 ток

4 до 20 mA

Передача HART (FSK) сигналов в Ex зону

Входное сопротивление по току HART (FSK)

 270 

Диапазон коммуникации

3.6 до 22 mA

Выход

Выходной сигнал

4 до 20 mA

Характеристика

трапециобразная

Нагрузка

 750 

Выходное поведение

 Установка

4 до 20 mA / 4 до 20 mA

- при коротком замык. на входе

0 mA

- при открытом входе

0 mA

 ограничение сигнала

< 27 mA

Точность (относительно конечной величины выходного сигнала)

Линейность

 0.1 %

Пульсация выходного сигнала

< 1 %

Время установки T90

 100 ms

Влияние

относительно конечной величины выходного сигнала

 внешней температуры

 0.1 %/ 10 K ( 0.1 %/ 18 °F)

 при изменении нагрузки

 0.1 % / 100 %

 при изменении питания

 0.01 % / 15 %

Условия использования

Внешние условия

 внешняя тем-ра

-20 до +65 °C (-4 до +149 °F)

 тем-ра хранения

-40 до +85 ° C (-40 до +185 °F)

 функциональная тем-ра

-25 до +70 ° C (-13 до +158 °F)

 Класс защиты по EN 60 529

IP 20

 Электромагнитная совместимость

- помехоустойчивость

согласно DIN EN 50 082-2 и NAMUR NE 21

- излучение помех

согласно DIN EN 50 081-2

Конструктивные особенности

Конструкция

Компактный пластиковый корпус для монтажа на несущую шину

Вес

Приблиз. 0.15 kg (0.33 lb)

Размеры

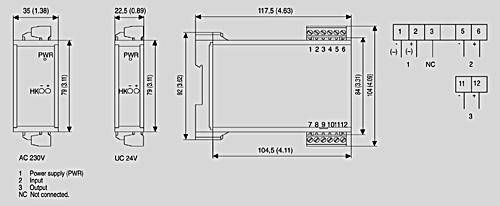

нажмите на i-кнопку для получения дальнейшей информации

Материал корпуса

PC/GV 25

Электрическое соединение

штепсельные винтовые клеммы, макс. 2.5 mm²

Питание

Функциональное малое напряжение

согласно DIN 57 100, VDE 0100 часть 410

 с безопасным разделением

< 50 V AC, < 120 V DC

Универсальный ток 24 V AC/DC

24 V AC ± 10 %, 47 to 63 Hz, 18 to 32 V DC

AC напряжение

AC 95 до 253 V, 47 до 63 Hz

Потребляемая мощность при номинальном напряжении

24 V DC < 1.4 W 24 V AC < 2 VA 230 V AC < 3.2 VA

Допустимая остаточная пульсация внутри указанных границ напряжения

Upp  2.5 V

Гальваническое разделение между

Питанием и входом Питанием м выходом Входом и выходом

 Рабочее напряжение по DIN 61 010

- для 24 V

AC 150 V

- для 230 V

AC 250 V

 Степень загрязнения

2

 Категория перенапряжения

II

 Контрольное напряжение при 24 V AC/DC между

- входом и выходом

1.5 kV AC

- питанием и выходом

1.5 kV AC

- питанием и входом

500 V AC

 Контрольное напряжение при 230 V AC между

- входом и выходом

2.3 kV AC

- питанием и выходом

2.3 kV AC

- питанием и входом

2.3 kV AC

Сертификаты и допуски

CENELEC

Согласно DIN EN 50 014 и DIN EN 50 020 искробезопасный контур выходного тока

 “Intrinsically safe” type of protection

II (1) G EEx [ia/ib] IIB

- макс. выходное напряжение Uo

19.74 V

- макс. выходной ток Io

87.1 mA

- макс. выходная мощностьPo

571 mW

- эффект. внутр. емкость Ci

приблиз. 3 nF

- эффект. внутр. индуктивностьLi

приблиз. 50 µH

- внутреннее сопротивление Ri

313 

- безопасное макс. напряжение Um

253 V

- макс. внешняя емкостьCo

приблиз. 1.45 µF

- макс. внешняя индуктивность Lo

приблиз. 15 mH

 “Intrinsically safe” type of protection

II (1) G EEx [ia/ib] IIC

- макс. выходное напряжение Uo

19.74 V

- макс. выходной ток Io

87.1 mA

- макс. выходная мощностьPo

571 mW

- эффект. внутр. емкость Ci

приблиз. 3 nF

- эффект. внутр. индуктивностьLi

приблиз. 50 µH

- внутреннее сопротивление Ri

313 

- безопасное макс. напряжение Um

253 V

- макс. внешняя емкостьCo

приблиз. 230 nF

- макс. внешняя индуктивность Lo

приблиз. 4 mH

Свидетельство о соответствии

TÜV 99 ATEX 1480

Внение нормы и руководства

Руководство по низкому напряжению

согласно DIN EN 61 010
