Мембранные уплотнения (конструкция типа «сэндвич») для дифференциального давления и расхода - Диафрагменное мембранное уплотнение без фланца (конструкция типа «сэндвич»)) для преобразователей SITRANS P (серий DS III PA)
- Присоединение к преобразователю через капиллярную трубку (макс. длина 10 м)
- Материалы, соприкасающиеся с измеряемой средой): см. Заказ
- Материалы капиллярной трубки, защитной крышки, основного корпуса мембраны и измерительной ячейки: нерж. сталь, No. 1.4404/316L
- Наполнительная жидкость: силиконовое масло, высокотемпературное масло, растительное масло, глицериновое масло, в случае измерения кислорода – галокарбоновое масло.
|
Особенности - Нет прямого контакта измерительного преобразователя давления с измеряемым веществом
- Индивидуальная конфигурация разделителя давления для наилучшего согласования с условиями использования
- Поставляется в нескольких версиях
- Специальная конструкция для тяжелых условий эксплуатации
- Для пищевой промышленности поставляет с быстросъемным соединением
|
Область примененияСистема разделителей давления должны использоваться в тех случаях, когда разделение между измеряемым веществом и измерительным прибором является целессобразным или необходимым по следующим причинам. Несколько примеров таких случаев: - Температура измеряемого вещества выходит за границы, специфицированные для измерительного преобразователя.
- Измеряемое вещество является корродирующим и требует материал мембран, который отсутствует у измерительного преобразователя.
- Измеряемое вещество является высоковязким или содержит твердые вещества и могло бы закупорить измерительные камеры измерительного преобразователя.
- Измеряемое вещество может замерзнуть в измерительных камерах или импульсной линии.
- Измеряемое вещество является неоднородным или волокнистым.
- Измеряемое вещество имеет склонность к полимеризации или кристаллизации.
- Процесс требует разделители давления с быстросъемным соединением, если они, к примеру, в пищевой промышленности затребованы для быстрой чистки.
- Процесс требует чистку места измерения, к примеру, в процессе загрузки.
|
Дизайн - Диафрагменное мембранное уплотнение с фланцем по DIN/ANSI (опйия – с трубкой) для прямого монтажа со стороны высокого давления и вынесенное фланцевое мембранное уплотнение без трубки, присоединенное через капилляр со стороны низкого давления преобразователя SITRANS P (серии DS III, DS III PA и DS III FF)
- Присоединение к преобразователю через гибкую капиллярную трубку (макс. длина 10 м)
- Материалы, соприкасающиеся с измеряемой средой: см. Технические данные
- Материалы капиллярной трубки, защитной крышки, основного корпуса мембраны и измерительной ячейки: нерж. сталь, No. 1.4404/316L
- Наполнительная жидкость: силиконовое масло, высокотемпературное масло, растительное масло, глицериновое масло, в случае измерения кислорода – галокарбоновое масло
|
ФункцииДавление передается от мембран к наполнительной жидкости и затем через капиллярную трубку к измерительной ячейке преобразователя. Наполнительная жидкость находится во внутренней полости диафрагмы, капилярной трубке и измерительной ячейке. Время отклика зависит от вязкости наполнительной жидкости, длины и температуры капиллярной трубки. Замечание: при работе с давлением ниже нижней границы диапазона, а также во время запуска в эксплуатацию, рекомендуется использовать стойкое к вакууму уплотнение диафрагмы (см. заказ). |
Технические данные | Мембранный разделитель давления с фланцевой конструкцией для измерительного преобразователя дифф. давления, жестко смонтированный и с гибким капилляром | | Диаметр | Ном. давление | | | PN 40 | | | PN 16, PN 40 | | | Class 150, class 300 | | | Class 150, class 300 | | Поверхность уплотнения | | - для нерж. стали 1.4404/216L
| по EN 1092‑1, форма B1 или ASME B16.5 RF 125 ... 250 AA | | | по EN 1092‑1, форма B2 или ASME B16.5 RFSF | | Материалы | | | | нерж. сталь 316L | - Части, соприкасающиеся с измеряемым веществом
| нерж. сталь 316L | | | | | | - PTFE (для разрешения по запросу)
| | | - ECTFE (для разрешения по запросу)
| | | - PFA (для разрешения по запросу)
| | | Monel 400, mat. No. 2.4360 | | | Hastelloy C276, mat. No. 2.4819 | | | Hastelloy C4, mat. No. 2.4610 | | | Tantalum | | | нерж. сталь 1.4571/316Ti | | | спиральный шланг из нерж. стали 1.4301/316 | | Материал уплотнения в колпачках | | - для измерительного преобразователя избыточного, абс. давления и разрежения
| медь | | | Viton | | Доп. сжимающая нагрузка | см. выше и Технические параметры измер. преобр.давлен. | | Длина тубуса | без тубуса | | | 50 мм (1.97 дюйма) | | | 100 мм (3.94 дюйма) | | | 150 мм (5.91 дюйма) | | | 200 мм (7.87 дюйма) | | Капиллярная трубка | | | | макс. 10 м, большие длины по запросу | | | 2 мм (0.079 дюйма) | | | 150 мм (5.9 дюйма) | | Наполнительная жидкость | силиконовое масло M5 | | | силиконовое масло M50 | | | высокотемпературное масло | | | фторо-углеродное масло (для измерений O2) | | | растительное масло | | | глицерин/вода (не подходит для использования в области разрежения) | | Доп. внешняя температура | В зависимости от измер. преобразователя давления и наполнительной жидкости разделителя давления Прочую информацию см. Технические параметры измер. преобр. давления и в разделе „Технические параметры наполнительной жидкости” в техническом описании к разделителям давления | | Вес | около 4 кг (8.82 lb) | | | | | Подразделение согласно руководству по приборам давления (DGRL 97/23/EC) | Для газов флюидной группы 1 и жидкостей флюидной группы; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика) |
|
ДополнительноПромывочное кольцо Промывочные колца необходимы для разделителей давления
фланцевого и ячеечного типа 7MF4900 до 7MF4923, если
существует опасность, что из-за условий процесса и
геометрической формы соединения, измеряемое вещество может
образовывать отложения или закупорки. |

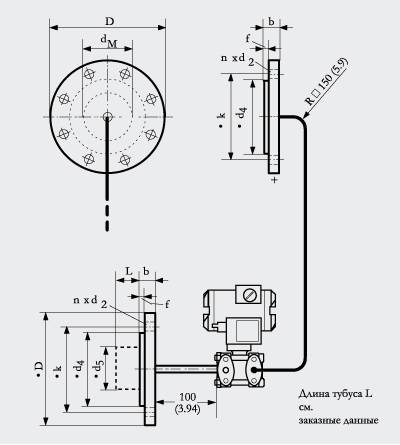

Чертеж  Соединение по EN 1092-1 | Диаметр | Ном. давление | b | D | d2 | d4 | d5 | dM | f | k | n | | мм | мм | мм | мм | мм | мм | мм | мм | | | DN 80 | PN 40 | 24 | 200 | 18 | 138 | 76 | 89 | 2 | 160 | 8 | | DN 100 | PN 16 | 20 | 200 | 18 | 158 | 94 | 89 | 2 | 180 | 8 | | PN 40 | 24 | 235 | 22 | 162 | 94 | 89 | 2 | 190 | 8 |
Соединение по ASME B16.5 | Диаметр | Ном. давление | b | D | d2 | d4 | d5 | dM | f | k | n | | lb/sq.in. | мм | мм | мм | мм | мм | мм | мм | мм | | (дюймов) | (дюймов) | (дюймов) | (дюймов) | (дюймов) | (дюймов) | (дюймов) | (дюймов) | | 3 дюйма | 150 | 24 | 190 | 20 | 127 | 76 | 89 | 1.6 | 152.5 | 4 | | (0.96) | (7.48) | (0.79) | (5) | (3) | (3.50) | (0.06) | (6) | | 300 | 29 | 210 | 22 | 127 | 76 | 89 | 1.6 | 168.5 | 8 | | (1.14) | (8.27) | (0.87) | (5) | (3) | (3.50) | (0.06) | (6.63) | | 4 дюйма | 150 | 24 | 230 | 20 | 158 | 94 | 89 | 1.6 | 190.5 | 4 | | (0.95) | (9.06) | (0.79) | (6.22) | (3.69) | (3.50) | (0.06) | (7) | | 300 | 32 | 255 | 22 | 158 | 94 | 89 | 1.6 | 200 | 8 | | (1.26) | (10.04) | (0.87) | (6.22) | (3.69) | (3.50) | (0.06) | (7.87) |
d: диаметр уплотнения по EN 1092-1 / ASME B16.5 dM: эффективный диаметр мембраны Мембранный разделитель давления фланцевой конструкции с гибкой капиллярной трубкой, жестоко смонтирован для подключения к измерительному преобразователю давления SITRANS P для дифф. давления, размеры в мм (дюймах) |
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MF4913-.....-.. | МОНТАЖНЫЙ ФЛАНЕЦ, СМОНТИРОВАН НА СТРОНЕ ВЫСОКОГО ДАВЛЕНИЯ, С ИЛИ БЕЗ ТУБУСА, ФЛАНЦЕВАЯ РАЗДЕЛИТЕЛЬНАЯ МЕМБРАНА СОЕДИНЕНА КАПИЛЛЯРНОЙ ТРУБКОЙ С КАМЕРОЙ НИЗКОГО ДАВЛЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ SITRANS PENT DIREKTIVE F. GAS 1/LIQUIDS 1 ART. 3.3 SEPENT DIREKTIVE F. GAS 1/LIQUIDS 1 ART. 3.3 SEP | 5 | 6 - 8 недель (C) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MF4925-..... | ПРОМЫВОЧНОЕ КОЛЬЦО ДЛЯ РАЗДЕЛИТЕЛЬНОЙ МЕМБРАНЫ | 3 | 6 - 8 недель (C) | 1 |
|
Аксессуары [PDF] |
|
