Для датчиков относительного давления - Shut-off valves for relative and absolute pressure transmitters

Для датчиков относительного давления - Shut-off valves for relative and absolute pressure transmitters

Запорные вентили для приборов измерения давления служат для блокировки линии измеряемого вещества для агрессивных и не агрессивных газов, пара и жидкостей.

Дизайн

Для измеряемых веществ с температурами свыше 120 °C перед запорным вентилем должен быть подключен водоотделитель. Запорные вентили формы В имеют шток, с помощью которого они могут быть закреплены на держателе измерительных приборов. Поэтому для крепежа таких вентилей не требуется переходника. У двойных запорных вентилей DN 5 возможна раздельная блокировка вентиляционного/контрольного соединения. Благодаря этому возможен контроль нулевой точки на прибора измерения давления. Кроме этого, с помощью внешнего датчика давления можно осуществить проверку характеристик на приборе измерения давления.

Характеристика

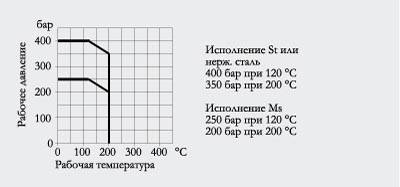

Доп. рабочее давление в зависимости от доп. рабочей температуры

Чертеж

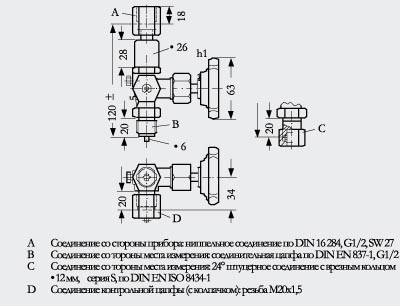

Запорный вентиль, форма B, габаритный чертеж, размеры в мм

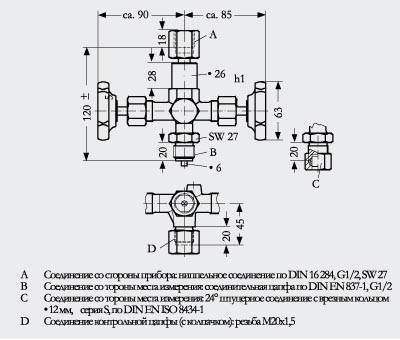

Двойной запорный вентиль, габаритный чертеж, размеры в мм

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7MF9401-7AAЗАПОРНЫЙ КРАН ТИП B DIN 16270, С ПРОЦЕССУАЛЬНОЙ ЦАПФОЙ МАКС. 250 BAR СТАЛЬ 2.04020.66 - 8 недель (C)1
7MF9401-7ABЗАПОРНЫЙ КРАН ТИПА B DIN 16270, БЕЗ ПОДКЛЮЧЕНИЯ ДЛЯ КАЛИБРОВКИ 400 BAR СТАЛЬ 1.04600.66 - 8 недель (C)1
7MF9401-7ACЗАПОРНЫЙ КРАН ТИПА B DIN 16270, БЕЗ ПОДКЛЮЧЕНИЯ ДЛЯ КАЛИБРОВКИ 400 BAR ИЗ СТАЛИ 1.45710.66 - 8 недель (C)1
7MF9401-7BAЗАПОРНЫЙ КРАН ТИП B DIN 16271, С ТЕСТОВОЙ И ПРОЦЕССУАЛЬНОЙ ЦАПФОЙ MAX. ДАВЛЕНИЕ 250 BAR СТАЛЬ 2.04020.756 - 8 недель (C)1
7MF9401-7BBЗАПОРНЫЙ КРАН ТИП B DIN 16271, С ТЕСТОВЫМИ И ПРОЦЕССУАЛЬНЫМИ ЦАПФАМИ , MAX. ДАВЛЕНИЕ 400 BAR СТАЛЬ 1.04600.756 - 8 недель (C)1
7MF9401-7BCЗАПОРНЫЙ КРАН ТИП B DIN 16271, С ТЕСТОВЫМИ И ПРОЦЕССУАЛЬНЫМИ ЦАПФАМИ ,МАКС. ДАВЛЕНИЕ 400 BAR СТАЛЬ 1.45710.756 - 8 недель (C)1
7MF9401-7DAДВОЙНОЙ ЗАПОРНЫЙ КРАН ТИП B DIN 16272, С ТЕСТОВОЙ И ПРОЦЕССУАЛЬНОЙ ЦАПФОЙ MAX. ДАВЛЕНИЕ 250 BAR СТАЛЬ 2.0402116 - 8 недель (C)1
7MF9401-7DBДВОЙНОЙ ЗАПОРНЫЙ КРАН ТИП B DIN 16272, С ТЕСТОВОЙ И ПРОЦЕССУАЛЬНОЙ ЦАПФОЙ MAX. ДАВЛЕНИЕ 400 BAR СТАЛЬ 1.0460116 - 8 недель (C)1
7MF9401-7DCДВОЙНОЙ ЗАПОРНЫЙ КРАН ТИП B DIN 16272, С ТЕСТОВОЙ И ПРОЦЕССУАЛЬНОЙ ЦАПФОЙ MAX. ДАВЛЕНИЕ 400 BAR СТАЛЬ 1.4571116 - 8 недель (C)1
7MF9401-8ABЗАПОРНЫЙ КРАН ТИП B DIN 16270, СТАЛЬ 1.0460 MAX. ДАВЛЕНИЕ 400 BAR0.76 - 8 недель (C)1
7MF9401-8ACЗАПОРНЫЙ КРАН ТИП B DIN 16270, СТАЛЬ 1.4571,НАКИДНАЯ ГАЙКА MAX. ДАВЛЕНИЕ 400 BAR0.76 - 8 недель (C)1
7MF9401-8BBЗАПОРНЫЙ КРАН ТИП B DIN 16271, С ТЕСТОВЫМ СОЕДИНИЕМ С НАКИДНОЙ ГАЙКОЙ, СТАЛЬ 1.0460 MAX. ДАВЛЕНИЕ 400 BAR0.856 - 8 недель (C)1
7MF9401-8BCЗАПОРНЫЙ КРАН ТИП B DIN 16271, С ТЕСТОВЫМ СОЕДИНИЕМ С НАКИДНОЙ ГАЙКОЙ, СТАЛЬ 1.4571 MAX. ДАВЛЕНИЕ 400 BAR0.856 - 8 недель (C)1
7MF9401-8DBДВОЙНОЙ ЗАПОРНЫЙ КРАН ТИП B DIN 16272, С ТЕСТОВЫМ СОЕДИНИЕМ С НАКИДНОЙ ГАЙКОЙ, СТАЛЬ 1.0460 MAX. ДАВЛЕНИЕ 400 BAR1.16 - 8 недель (C)1
7MF9401-8DCДВОЙНОЙ ЗАПОРНЫЙ КРАН ТИП B DIN 16272, С ТЕСТОВЫМ СОЕДИНИЕМ С НАКИДНОЙ ГАЙКОЙ, СТАЛЬ 1.4571 MAX. ДАВЛЕНИЕ 400 BAR1.16 - 8 недель (C)1

Заказные данные [PDF]

Загрузить PDF-файл.
