2-х, 3-х и 5-ти шпиндельные вентильные блоки предназначены для измерительных преобразователей абсолютного и дифф. давления. Вентильные блоки используются для блокировки импульсных линий и для проверки нулевой точки измерительного преобразователя давления. 2-х и 5-ти шпиндельный вентильный блок доп. обеспечивает сборос давления со стороны измерительного преобразователя и контроль характеристики измерительного преобразователя давления. |
Особенности - Макс. рабочее давление 420 бар
- Имеется соответствующая версия для кислорода
|
Область примененияШпиндельные вентильные блоки DN 5 предназначены для жидкостей и газов. При необходимости имеется соответствующая версия для кислорода. |
Область применения [PDF] |
ДизайнВсе версии вентильных блоков имеют подключение к процессу ½-14 NPT. Соединение для измерительного преобразователя давления выполнено как фланцевое соединение по EN 61518, форма B. 2-х и 5-ти шпиндельный вентильный блок дополнительно имеет вентиляционное и контрольное соединение ¼-18 NPT. Вентили блока имеют наружнюю ходовую резьбу. Используемые материалы | Деталь | Материал | мат. No. | | Корпус | X 2 CrNiMo 17 13 2 | 1.4404/316L | | Конус | X 6 CrNiMoTi 17 12 2 | 1.4571/316Ti | | Шпиндели | X 2 CrNiMo 18 10 | 1.4404/316L | | Колпаки | X 5 CrNiMo 18 10 | 1.4401/316 | | Прокладки | PTFE | - |
|
ФункцииФункции всех вентильных блоков: - блокировка импульсных линий
- контроль нулевой точки измерительного преобразователя давления
Доп. функции 2-х или 5-ти шпиндельных вентильных блоков через вентиляционное и контрольное соединение: - сброс давления со стороны измерительного преобразователя
- контроль характеристики измерительного преобразователя давления
|
ДополнительноНабор принадлежностей для 2-х, 3-х и 5-ти шпиндельного вентильного блока 2-х шпиндельный вентильный блок DN 5 - K15: 2 винта M10x45 по DIN EN 24 014, 2 шайбы, 1 плоское уплотнительное кольцо
- K35: 2 винта 7/16-20 UNF x 13/4 дюйма по ASME B 18.2.1, 1 плоское уплотнительное кольцо
3-х и 5-ти шпиндельный вентильный блок DN 5 - K16: 4 винта M10x45 по DIN EN 24 014, 4 шайбы, 2 плоских уплотнительных кольца
- K36: 4 винта 7/16-20 UNF x 13/4 дюйма по ASME B 18.2.1,2 плоских уплотнительных кольца
Шайбы Ø 10.5 по DIN 125 Плоские уплотнительные кольца из PTFE, макс. доп. 420 бар, 80 °C Указание: винты M10 разрешены только до PN 160! Монтажная панель Из стального листа, гальваническая оцинковка - M11: для монтажа на стену или для крепежа на монтажную опору (шаг растра 72 мм)
Объем поставки: - 1 монтажная панель с крепежными винтами для установки на вентильный блок
- M12: для трубного монтажа
Объем поставки:- 1 монтажная плата M11
- 2 хомута с гайками и шайбами для трубы с макс. э 60,3 мм
Вентильный блок 100 бар, подходит для кислорода - S12: для 2-х шпиндельного вентильного блока
- S13: для 3-х шпиндельного вентильного блока
- S13: для 5-ти шпиндельного вентильного блока
|
Характеристика [PDF] |

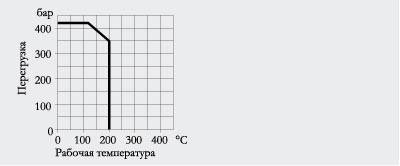

Характеристика  Вентильные блоки DN 5, доп. рабочее давление в зависимости от доп. рабочей температуры |

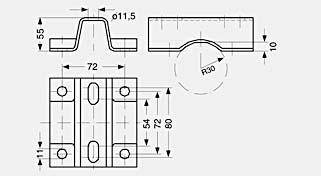

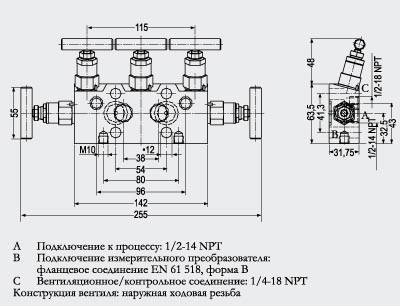

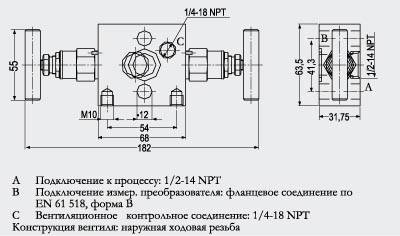

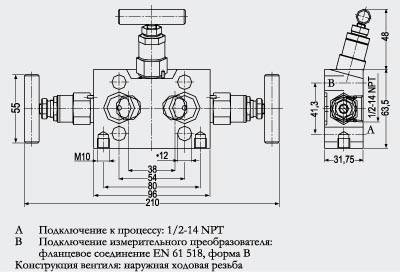

Чертеж  2-х шпиндельный вентильный блок DN 5, размеры в мм  3-х шпиндельный вентильный блок DN 5, размеры в мм  5-ти шпиндельный вентильный блок DN 5, размеры в мм  Монтажная панель 7MF9006-6.. для вентильного блока, размеры в мм |

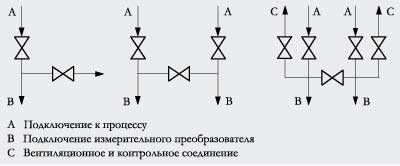

Схема подключения  2-х, 3-х и 5-ти шпиндельный вентильный блок DN 5, схема |
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MF9411-5A. | ДВУХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, MAX. ДАВЛЕНИЕ 420 BAR | 1.2 | 6 - 8 недель (C) | 1 | | 7MF9411-5B. | ТРЕХХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, MAX. ДАВЛЕНИЕ 420 BAR | 2 | 6 - 8 недель (C) | 1 | | 7MF9411-5C. | ПЯТИХОДОВОЙ ВЕНТИЛЬНЫЙ БЛОК DN 5 ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА ДИФДАВЛЕНИЯ, MAX. ДАВЛЕНИЕ 420 BAR | 3.5 | 6 - 8 недель (C) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MF9006-6EA | МОНТАЖНАЯ ПЛАТА ДЛЯ ВЕНТИЛЬНЫХ БЛОКОВ, ИЗ ОЦИНКОВАННОГО МЕТАЛЛИЧЕСКОГО ЛИСТА, СТАЛЬ 1.0122 ДЛЯ НАСТЕННОГО МОНТАЖА ИЛИ ДЛЯ МОНТАЖА НА СТОЙКУ (РАСТР72 X 72 MM) | 0.5 | 6 - 8 недель (C) | 1 | | 7MF9006-6EC | MOUNTING KIT STAINLESS STEEL FOR WALL MOUNTING CONSISTING OF. MOUNTING BRACKET, SCREWS AND WASHERS INCLUDED | 0.5 | 6 - 8 недель (C) | 1 | | 7MF9006-6GA | МОНТАЖНАЯ ПЛАТА ДЛЯ ВЕНТИЛЬНЫХ БЛОКОВ , ИЗ ОЦИНКОВАННОГО СТАЛЬНОГО ЛИСТА , СТАЛЬ 1.0122, ДЛЯ МОНТАЖА НА ТРУБУ | 0.7 | 6 - 8 недель (C) | 1 | | 7MF9006-6GC | MOUNTING KIT STAINLESS STEEL FOR WALL MOUNTING CONSISTING OF: MOUNTING BRACKET, 2 PCS. PIPE BRACKETS SCREWS AND WASHERS INCLUDED | 0.5 | 6 - 8 недель (C) | 1 | | 7MF9411-5DB | ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА 7/26-20 UNF X 1 3/4 INCH. ANSI B 18.2.1 2 ПРОКЛАДКИ | 0.2 | 6 - 8 недель (C) | 1 | | 7MF9411-5DC | ACCESSORY KIT CONSISTING OF: 4 BOLTS 7/16-20" UNF, 1,75 INCH, STAINLESS STEEL 4 WASHERS, STAINLESS STEEL 2 SESLING RING PTFE | 0.1 | 6 - 8 недель (C) | 1 | | 7MF9411-6BB | ДОПОЛНИТЕЛЬНЫЙ НАБОР 4 ВИНТА M 10 X 45,DIN EN 24014 2 ПРОКЛАДКИ | 0.2 | 6 - 8 недель (C) | 1 | | 7MF9411-6BC | ACCESSORY KIT, CONSISTING OF: 4 SCREWS M 10X45, STAINL.STEEL 4 WASHERS, STAINLESS STEEL 2 SEALING RINGS PTFE | 0.2 | 6 - 8 недель (C) | 1 | | 7MF9411-7BB | ДОПОЛНИТЕЛЬНЫЙ НАБОР 2 ВИНТА M 10 X 45,DIN EN 24014 1 ПРОКЛАДКА | 0.1 | 6 - 8 недель (C) | 1 | | 7MF9411-7BC | ACCESSORY KIT, CONSISTING OF: 2 BOLTS M 10 X 45,STAINL. STEEL 2 WASHERS, STAINLESS STEEL 1 SEALING RING PTFE | 0.1 | 6 - 8 недель (C) | 1 | | 7MF9411-7DB | ДОПОЛНИТЕЛЬНЫЙ НАБОР 2 ВИНТА 7/16-20 UNF X 1 3/4 INCH, ANSI B 18.2.1 1 ПРОКЛАДКА | 0.1 | 6 - 8 недель (C) | 1 | | 7MF9411-7DC | ACCESSORY KIT CONSISTING OF: 2 BOLTS 7/16-20" UNF, 1,75 INCH, STAINLESS STEEL 2 WASHERS, STAINLESS STEEL 1 SESLING RING PTFE | 0.1 | 6 - 8 недель (C) | 1 |
|
|
