Диафрагма с отдельными отверстиями - Измерительный участок для монтажа между фланцами

Область применения

Диафрагма с отдельными отверстиями

Подходит для не агрессивных и агрессивных газов, пара и жидкостей; допустимая рабочая температура –10 до +400 °C.

Дизайн

Диафрагма с отдельными отверстиями, отверстие дросселя формы A или B (см. конструкции дроссельных приборов в „Техническом описании“, „Функция“); зафланцована между стандартными входными и выходными участками с длинами по DIN 19 205.

Tabellenstil: Technische Daten 2

Ном. диаметр	DN 10 по DN 50
Ном. давление	PN 10 по PN 160

Поверхность уплотнения концевых фланцев

ровная, поверхность уплотнения повернута, N10/N12 по DIN ISO 1302, для мягкого уплотнения (PN 6 до PN 40),
ровная, поверхность уплотнения повернута, N8 по DIN ISO 1302, для рифленого уплотнения по DIN 2697 (PN 63 до PN 160),
с перерывом по DIN 2513 (PN 10 по PN 100) или
с углублением по DIN 2512.

Прямой заборный штуцер длина 120 мм

с соединительной резьбой G1/2 DIN ISO 228/1, размеры соединения по DIN 19 207 форма V, или
со сварным соединением

Размер соединения зависит от допустимой перегрузки, температуры измеряемого вещества (DIN 19 207 и 19 211) и измеряемого вещества, например.

Для жидкостей и газов
Tabellenstil: Technische Daten 2

PN 10 по PN 160:	резьба G½
	сварное соединение 21.3 мм диаметр

Для водяного пара

PN 10 по PN 100:	резьба G½
	сварное соединение 21.3 мм диаметр
PN 160:	сварное соединение 24 мм диаметр

Положение заборных штуцеров см. „Техническое описание“, „Функция“.

Конструкция для расхода в обоих направлениях (отверстие дросселя формы D), фланец по ANSI.

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные


Допустимая рабочая температура	–10 - + 400 °C
Трубы из	P235G1TH, материал No. 1.0305 or ST37.4, материал No. 1.0255
Фланцы из	P250GH, материал No. 1.0460
Арматурное кольцо и заборный штуцер	P250GH, материал No. 1.0460
Вварная диафрагма	X 6 CrNiMoTi 17 12-2, материал No. 1.4571

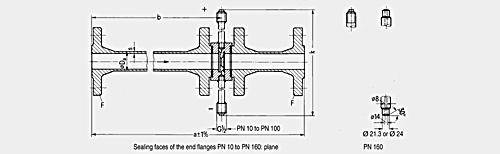

Чертеж

DN	PN	a	b	k	Концевой фланец F ¹⁾	Труба D_a x s	Вес около кг.
10	10 и 16 25 и 40 63 и 100 160	400	229 229 229 230	322 322 295 335	DIN 2633 DIN 2635 DIN 2637 DIN 2638	16 x 3	4.5 5 6.5 6.5
15	10 и 16 25 и 40 63 и 100 160	550	379 379 379 380	325 325 300 340	DIN 2633 DIN 2635 DIN 2637 DIN 2638	20 x 2.5	5 5.5 7.5 7.5
20	10 и 16 25 и 40	700	499	300	DIN 2633 DIN 2535	25 x 2.5	6.5 7
25	10 и 16 25 и 40 63 и 100 160	900	649 649 649 650	310 310 310 350	DIN 2633 DIN 2635 DIN 2637 DIN 2638	30 x 2.5	8 9 14 14
32	10 и 16 25 и 40	1100	799	310	DIN 2633 DIN 2535	38 x 3	11.5 12.5
40	10 и 16 25 и 40 63 и 100 160	1300	999 999 999 1000	320 320 320 372	DIN 2633 DIN 2635 DIN 2637 DIN 2638	50 x 5	13 15 25 22.5
50	10 и 16 25 и 40 63 100 160	1500	1199 1199 1199 1199 1200	332 332 332 332 380	DIN 2633 DIN 2635 DIN 2636 DIN 2637 DIN 2638	60 x 5	20 22 34 34 35

_{Измерительные участки для монтажа между фланцами EN, диафрагмы с отдельными отверстиями зафланцованы; размеры в мм и вес}
