Диафрагма с отдельными отверстиями

Разделы

Диафрагма с отдельными отверстиями - Диафрагмы для монтажа между фланцами

Диафрагма с отдельными отверстиями - Диафрагмы для монтажа между фланцами

Область применения

Диафрагма с отдельными отверстиями

Подходит для не агрессивных и агрессивных газов, пара и жидкостей; допустимая рабочая температура –60 до +500 °C.



Дизайн

Цельная диафрагма, измерительный диск формы A, B или D (см. конструкции дроссельных приборов в „Техническом описании“, „Функция“); материал см. заказные параметры.

Tabellenstil: Technische Daten 2

Монтажная длина

40 мм по ISO 5167

Диаметры

DN 50 по DN 500

Ном. давление

PN 6 по PN 315

Поверхность уплотнения к контрфланцам

  • ровная, поверхность уплотнения повернута, N10/N12 по DIN ISO 1302, для мягкого уплотнения (PN 6 до PN 40),
  • ровная, поверхность уплотнения повернута, N8 по DIN ISO 1302, для рифленого уплотнения по DIN 2697 (PN 63 до PN 400),
  • с перерывом по DIN 2513 (PN 10 по PN 100) или
  • с углублением по DIN 2512 (PN 10 по PN 160).

Прямые заборные штуцеры

  • с соединительной резьбой G1/2 DIN ISO 228/1, с размерами соединения по DIN 19 207 форма V (см. „Диафрагма с кольцевыми камерами“, „Габаритные чертежи“) или
  • с цапфами для сварного соединения ∅ 21,3 мм или ∅ 24 мм.

Размер соединения зависит от рабочего давления, температуры измеряемого вещества (DIN 19 207 и 19 211) и измеряемого вещества, например.

Для жидкостей и газов

PN 6 по PN 160: резьба G½
сварное соединение 21.3 мм диаметр
PN 250 и PN 315: сварное соединение 21.3 мм диаметр

Для водяного пара

PN 6 по PN 100: резьба G½
сварное соединение 21.3 мм диаметр
PN 160 по PN 315: сварное соединение 24 мм диаметр

Позиция заборного штуцера см. „Техническое описание“, „Функция“.

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

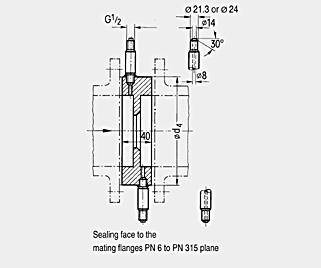

Чертеж

Заборные штуцеры: длина штуцера определяется по давлению и диаметру (DIN 19 205, часть 2).

Конструкции для паропроводов: см. положение заборного штуцера в "Техническом описании", "Функция".

DN

Диаметр

Наружный диаметр d4 / поверхность уплотнения: ровная





PN 6

PN 10

PN 16

PN 25

PN 40

PN 63

PN 100

PN 160

PN 250

PN 315

50

45 ... 55

96

107

107

107

107

113

119

119

124

134

65

61 ... 71

116

127

127

127

127

138

144

144

154

170

80

77 ... 85

132

142

142

142

142

148

154

154

170

190

100

94 ... 108

152

162

162

168

168

174

180

180

202

229

125

117 ... 132

182

192

192

194

194

210

217

217

242

274

150

144 ... 160

207

218

218

224

224

247

257

257

284

311

200

188 ... 211

262

273

273

284

290

309

324

324

358

398

250

240 ... 262

317

328

329

340

352

364

391

388

442

488

300

292 ... 314

373

378

384

400

417

424

458

458

538

–

350

331 ... 362

423

438

444

457

474

486

512

–

–

–

400

383 ... 408

473

489

495

514

546

543

–

–

–

–

500

480 ... 514

578

594

617

624

628

–

–

–

–

–

Диафрагмы с отдельными отверстиями для использования с EN-фланцами, размеры в мм

DN

Вес (около в кг)



при наименьшем ном.давлении

при наибольшем ном. давлении

50

1.6

4.0

65

2.2

6.3

80

2.9

7.8

100

3.2

11.5

125

4.3

15.9

150

4.7

20.6

200

7.0

33.7

250

9.0

50.6

300

12.3

37.3

350

17.7

44.6

400

19.8

43.1

500

25.6

46.6

Диафрагмы с отдельными отверстиями для использования с EN-фланцами, вес в кг

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ME1120-1GA22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 10 ДО 40; W-NR.1.45711.6по запросу (D)1
7ME1120-1GA24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 10 ДО 40; W-NR.1.73351.6по запросу (X)1
7ME1120-1GE22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 10 ДО 40; W-NR.1.45712по запросу (D)1
7ME1120-1GE24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 10 ДО 40; W-NR.1.73352по запросу (X)1
7ME1120-1GF22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 63; W-NR. 1.45713по запросу (D)1
7ME1120-1GF24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 63; W-NR. 1.73353по запросу (X)1
7ME1120-1GH22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 100 U.160; W-NR.1.45713по запросу (D)1
7ME1120-1GH24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 100 U.160; W-NR.1.73353по запросу (X)1
7ME1120-1GJ22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN250; W-NR. 1.45713.5по запросу (D)1
7ME1120-1GJ24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 250; W-NR. 1.73353.5по запросу (X)1
7ME1120-1GK22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 315; W-NR. 1.45714по запросу (D)1
7ME1120-1GK24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 50,PN 315; W-NR. 1.73354по запросу (X)1
7ME1120-1HA22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 6; W-NR. 1.45712.2по запросу (D)1
7ME1120-1HA24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 6; W-NR. 1.73352.2по запросу (X)1
7ME1120-1HE22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 10 ДО 40; W-NR.1.45713по запросу (D)1
7ME1120-1HE24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 10 ДО 40; W-NR.1.73353по запросу (X)1
7ME1120-1HF22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 63; W-NR.1.45714по запросу (D)1
7ME1120-1HF24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 63; W-NR. 1.73354по запросу (X)1
7ME1120-1HH22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 100 U.160; W-NR.1.45714.8по запросу (D)1
7ME1120-1HH24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 100 U.160; W-NR.1.73354.8по запросу (X)1
7ME1120-1HJ22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 250; W-NR. 1.45715.4по запросу (D)1
7ME1120-1HJ24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 250; W-NR. 1.73355.4по запросу (X)1
7ME1120-1HK22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 315; W-NR. 1.45716.2по запросу (D)1
7ME1120-1HK24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 65,PN 315; W-NR. 1.73356.2по запросу (X)1
7ME1120-1JA22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 6; W-NR. 1.45712.9по запросу (D)1
7ME1120-1JA24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 6; W-NR. 1.73352.9по запросу (X)1
7ME1120-1JE22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 10 ДО 40; W-NR.1.45713.7по запросу (D)1
7ME1120-1JE24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 10 ДО 40; W-NR.1.73353.7по запросу (X)1
7ME1120-1JF22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 63; W-NR. 1.45714.5по запросу (D)1
7ME1120-1JF24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 63; W-NR. 1.73354.5по запросу (X)1
7ME1120-1JH22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 100 U.160;W-NR.1.45715.5по запросу (D)1
7ME1120-1JH24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 100 U.160; W-NR.1.73355.5по запросу (X)1
7ME1120-1JJ22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 250; W-NR. 1.45716.6по запросу (D)1
7ME1120-1JJ24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 250; W-NR. 1.73356.6по запросу (X)1
7ME1120-1JK22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 250 U.315; W-NR.1.45717.8по запросу (D)1
7ME1120-1JK24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 80,PN 250 U.315; W-NR.1.73357.8по запросу (X)1
7ME1120-2AA22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 6; W-NR. 1.45713.2по запросу (D)1
7ME1120-2AA24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 6; W-NR. 1.73353.2по запросу (X)1
7ME1120-2AC22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 10 UND 16;W-NR.1.45714.6по запросу (D)1
7ME1120-2AC24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 10 UND 16;W-NR.1.73354.6по запросу (X)1
7ME1120-2AE22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 25 UND 40;W-NR.1.45716по запросу (D)1
7ME1120-2AE24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 25 UND 40;W-NR.1.73356по запросу (X)1
7ME1120-2AF22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN; 63; W-NR. 1.45717.4по запросу (D)1
7ME1120-2AF24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 63; W-NR. 1.73357.4по запросу (D)1
7ME1120-2AH22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 100 U.160;W-NR.1.45718.8по запросу (D)1
7ME1120-2AH24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 100 U.160;W-NR.1.73358.8по запросу (X)1
7ME1120-2AJ22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 250; W-NR. 1.457110.2по запросу (D)1
7ME1120-2AJ24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 250; W-NR. 1.733510.2по запросу (X)1
7ME1120-2AK22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 315; W-NR. 1.457111.5по запросу (D)1
7ME1120-2AK24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 100,PN 315; W-NR. 1.733511.5по запросу (X)1
7ME1120-2BA22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 6; W-NR. 1.45714.3по запросу (D)1
7ME1120-2BA24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 6; W-NR. 1.73354.3по запросу (X)1
7ME1120-2BC22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 10 ДО 16;W-NR.1.45716.2по запросу (D)1
7ME1120-2BC24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 10 ДО 16;W-NR.1.73356.2по запросу (D)1
7ME1120-2BE22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 25 UND 40;W-NR.1.45718.1по запросу (D)1
7ME1120-2BE24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 25 UND 40;W-NR.1.73358.1по запросу (X)1
7ME1120-2BF22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 63; W-NR. 1.457110.1по запросу (D)1
7ME1120-2BF24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 63; W-NR. 1.733510.1по запросу (D)1
7ME1120-2BH22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 100U.160; W-NR.1.457112по запросу (D)1
7ME1120-2BH24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 100 U.160;W-NR.1.733512по запросу (D)1
7ME1120-2BJ22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 250; W-NR. 1.457113.9по запросу (D)1
7ME1120-2BJ24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 250; W-NR. 1.733513.9по запросу (X)1
7ME1120-2BK22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 315; W-NR. 1.457115.9по запросу (D)1
7ME1120-2BK24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 125,PN 315; W-NR. 1.733515.9по запросу (X)1
7ME1120-2CA22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 6; W-NR. 1.45714.7по запросу (D)1
7ME1120-2CA24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 6; W-NR. 1.73354.7по запросу (X)1
7ME1120-2CC22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 10 UND 16;W-NR.1.45717.3по запросу (D)1
7ME1120-2CC24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 10 UND 16;W-NR.1.73357.3по запросу (X)1
7ME1120-2CE22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 25 UND 40;W-NR.1.457110по запросу (D)1
7ME1120-2CE24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 25 UND 40;W-NR.1.733510по запросу (X)1
7ME1120-2CF22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 63; W-NR. 1.457112.6по запросу (D)1
7ME1120-2CF24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 63; W-NR. 1.733512.6по запросу (D)1
7ME1120-2CH22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 100 U.160;W-NR.1.457115.3по запросу (D)1
7ME1120-2CH24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 100 U.160;W-NR.1.733515.3по запросу (D)1
7ME1120-2CJ22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 250; W-NR.1.457117.9по запросу (D)1
7ME1120-2CJ24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 250; W-NR. 1.733517.9по запросу (X)1
7ME1120-2CK22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 315; W-NR. 1.457120.6по запросу (D)1
7ME1120-2CK24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 150,PN 315; W-NR. 1.733520.6по запросу (X)1
7ME1120-2EA22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 6; W-NR. 1.45717по запросу (X)1
7ME1120-2EA24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 6; W-NR. 1.73357по запросу (X)1
7ME1120-2EC22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 10 UND 16;W-NR.1.457110.8по запросу (X)1
7ME1120-2EC24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 10 UND 16;W-NR.1.733510.8по запросу (X)1
7ME1120-2ED22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 25; W-NR. 1.457114.6по запросу (X)1
7ME1120-2ED24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 25; W-NR. 1.733514.6по запросу (X)1
7ME1120-2EE22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 40; W-NR. 1.457118.4по запросу (X)1
7ME1120-2EE24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 40; W-NR. 1.733518.4по запросу (X)1
7ME1120-2EF22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 63; W-NR. 1.457122.3по запросу (X)1
7ME1120-2EF24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 63; W-NR. 1.733522.3по запросу (X)1
7ME1120-2EH22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 100 U.160;W-NR.1.457126.1по запросу (X)1
7ME1120-2EH24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 100 U.160;W-NR.1.733526.1по запросу (X)1
7ME1120-2EJ22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 250; W-NR. 1.457129.9по запросу (X)1
7ME1120-2EJ24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 250; W-NR. 1.733529.9по запросу (X)1
7ME1120-2EK22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 315; W-NR. 1.457133.7по запросу (X)1
7ME1120-2EK24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 200,PN 315; W-NR. 1.733533.7по запросу (X)1
7ME1120-2FA22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 6; W-NR. 1.45719по запросу (X)1
7ME1120-2FA24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 6; W-NR. 1.73359по запросу (X)1
7ME1120-2FB22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 10; W-NR. 1.457113.6по запросу (X)1
7ME1120-2FB24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 10; W-NR. 1.733513.6по запросу (X)1
7ME1120-2FC22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 16; W-NR. 1.457118.2по запросу (X)1
7ME1120-2FC24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 16; W-NR. 1.733518.2по запросу (X)1
7ME1120-2FD22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 25; W-NR. 1.457122.8по запросу (X)1
7ME1120-2FD24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 25; W-NR. 1.733522.8по запросу (X)1
7ME1120-2FE22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 40; W-NR. 1.457127.4по запросу (X)1
7ME1120-2FE24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 40; W-NR. 1.733527.4по запросу (X)1
7ME1120-2FF22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 63; W-NR. 1.457132.1по запросу (X)1
7ME1120-2FF24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 63; W-NR. 1.733532.1по запросу (X)1
7ME1120-2FG22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 100; W-NR. 1.457136.7по запросу (X)1
7ME1120-2FG24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 100; W-NR. 1.733536.7по запросу (X)1
7ME1120-2FH22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 160; W-NR. 1.457141.3по запросу (X)1
7ME1120-2FH24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 160; W-NR. 1.733541.3по запросу (X)1
7ME1120-2FJ22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 250; W-NR. 1.457145.9по запросу (X)1
7ME1120-2FJ24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 250; W-NR. 1.733545.9по запросу (X)1
7ME1120-2FK22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 315; W-NR. 1.457150.6по запросу (X)1
7ME1120-2FK24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 250,PN 315; W-NR. 1.733550.6по запросу (X)1
7ME1120-2GA22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 6; W-NR. 1.457112.3по запросу (X)1
7ME1120-2GA24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 6; W-NR. 1.733512.3по запросу (X)1
7ME1120-2GB22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 10; W-NR. 1.457116.4по запросу (X)1
7ME1120-2GB24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 10; W-NR. 1.733516.4по запросу (X)1
7ME1120-2GC22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 16; W-NR. 1.457120.6по запросу (X)1
7ME1120-2GC24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 16; W-NR. 1.733520.6по запросу (X)1
7ME1120-2GD22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 25; W-NR. 1.457124.8по запросу (X)1
7ME1120-2GD24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 25; W-NR. 1.733524.8по запросу (X)1
7ME1120-2GE22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 40; W-NR. 1.457128.9по запросу (X)1
7ME1120-2GE24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 40; W-NR. 1.733528.9по запросу (X)1
7ME1120-2GF22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 63; W-NR. 1.457133.1по запросу (X)1
7ME1120-2GF24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 63; W-NR. 1.733533.1по запросу (X)1
7ME1120-2GH24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 300,PN 100U.160;W-NR.1.733537.3по запросу (X)1
7ME1120-2HA22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 350,PN 6; W-NR. 1.457117.7по запросу (X)1
7ME1120-2HA24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 350,PN 6; W-NR. 1.733517.7по запросу (X)1
7ME1120-2HB22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 350,PN 10; W-NR. 1.457122.2по запросу (X)1
7ME1120-2HB24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 350,PN 10; W-NR. 1.733522.2по запросу (X)1
7ME1120-2HC22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 350,PN 16; W-NR. 1.457126.7по запросу (X)1
7ME1120-2HC24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 350,PN 16; W-NR. 1.733526.7по запросу (X)1
7ME1120-2HD22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 350,PN 25; W-NR. 1.457131.2по запросу (X)1
7ME1120-2HD24-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 350,PN 25; W-NR. 1.733531.2по запросу (X)1
7ME1120-2HE22-1...ДИАФРАГМА С ОТВОДАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ DN 350,PN 40; W-NR. 1.457135.7по запросу (X)1
7ME1120-2HE24-1...ДИАФРАГМА С ОДНИМ ОТВОДОМ ZUM EINBAU ZWISCHEN FLANSCHE DICHTFLAECHEN GLATT DN 350,PN 40; W-NR. 1.733535.7по запросу (X)1
7ME1120-2HF22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 350, ДАВЛЕНИЕ 63 АТМ., СТАЛЬ 1.457140.1по запросу (X)1
7ME1120-2HF24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 350, ДАВЛЕНИЕ 63 АТМ., СТАЛЬ 1.733540.1по запросу (X)1
7ME1120-2HG22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 350, ДАВЛЕНИЕ 100 АТМ., СТАЛЬ 1.457144.6по запросу (X)1
7ME1120-2HG24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 350, ДАВЛЕНИЕ 100 АТМ., СТАЛЬ 1.733544.6по запросу (X)1
7ME1120-2JA22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 6 АТМ., СТАЛЬ 1.457119.8по запросу (X)1
7ME1120-2JA24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 6 АТМ., СТАЛЬ 1.733519.8по запросу (X)1
7ME1120-2JB22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 6 АТМ., СТАЛЬ 1.457124.4по запросу (X)1
7ME1120-2JB24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 6 АТМ., СТАЛЬ 1.733524.4по запросу (X)1
7ME1120-2JC22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 16 АТМ., СТАЛЬ 1.457129.1по запросу (X)1
7ME1120-2JC24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 16 АТМ., СТАЛЬ 1.733529.1по запросу (X)1
7ME1120-2JD22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 25 АТМ., СТАЛЬ 1.457133.8по запросу (X)1
7ME1120-2JD24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 25 АТМ., СТАЛЬ 1.733533.8по запросу (X)1
7ME1120-2JE22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 40 АТМ., СТАЛЬ 1.457138.5по запросу (X)1
7ME1120-2JE24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 40 АТМ., СТАЛЬ 1.733538.5по запросу (X)1
7ME1120-2JF22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 63 АТМ., СТАЛЬ 1.457143.1по запросу (X)1
7ME1120-2JF24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 400, ДАВЛЕНИЕ 63 АТМ., СТАЛЬ 1.733543.1по запросу (X)1
7ME1120-2KA22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 500, ДАВЛЕНИЕ 6 АТМ., СТАЛЬ 1.457125.6по запросу (X)1
7ME1120-2KA24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 500, ДАВЛЕНИЕ 6 АТМ., СТАЛЬ 1.733525.6по запросу (X)1
7ME1120-2KB22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 500, ДАВЛЕНИЕ 10 АТМ., СТАЛЬ 1.457130.9по запросу (X)1
7ME1120-2KB24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 500, ДАВЛЕНИЕ 10 АТМ., СТАЛЬ 1.733530.9по запросу (X)1
7ME1120-2KC22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 500, ДАВЛЕНИЕ 16 АТМ., СТАЛЬ 1.457136.1по запросу (X)1
7ME1120-2KC24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 500, ДАВЛЕНИЕ 16 АТМ., СТАЛЬ 1.733536.1по запросу (X)1
7ME1120-2KD22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 500, ДАВЛЕНИЕ 25 АТМ., СТАЛЬ 1.457141.4по запросу (X)1
7ME1120-2KD24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 500, ДАВЛЕНИЕ 25 АТМ., СТАЛЬ 1.733541.4по запросу (X)1
7ME1120-2KE22-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 500, ДАВЛЕНИЕ 40 АТМ., СТАЛЬ 1.457146.6по запросу (X)1
7ME1120-2KE24-1...ИЗМЕРИТЕЛЬНАЯ ДИАФРАГМА С ОТБОРАМИ ДАВЛЕНИЯ, ДЛЯ МОНТАЖА МЕЖДУ ФЛАНЦАМИ С ПЛОСКОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ, DN 500, ДАВЛЕНИЕ 40 АТМ., СТАЛЬ 1.733546.6по запросу (X)1

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader
