Диафрагма с кольцевой камерой - Измерительный участок для монтажа между фланцами

Область применения

Диафрагма с кольцевой камерой

Подходит для не агрессивных и агрессивных газов, пара и жидкостей; допустимая рабочая температура –10 до +400 °C.

Дизайн

Диафрагма с кольцевыми камерами, состоящая из двух арматурных колец со сменным измерительным диском формы А и В (см. конструкции дроссельных приборов в „Техническом описании“, „Функция“); зафланцована между входными и выходными участками с длинами по DIN 19 205.

Tabellenstil: Technische Daten 2

Ном. диаметры	DN 10 по DN 50
Ном. давление	PN 10 по PN 100

Поверхность уплотнения концевых фланцев

ровная, поверхность уплотнения повернута, N10/N12 по DIN ISO 1302, для мягкого уплотнения (PN 6 до PN 40),
ровная, поверхность уплотнения повернута, N8 по DIN ISO 1302, для рифленого уплотнения по DIN 2697 (PN 63 до PN 100),
с перерывом по DIN 2513 или
с углублением по DIN 2512.

Прямой заборный штуцер

с соединительной резьбой G1/2 DIN ISO 228/1, размеры соединения по DIN 19 207 форма V, .

Положение заборных штуцеров см. „Техническое описание“, „Функция“. Длина заборных штуцеров для всех измерительных участков l = 120 мм.

Конструкция для расхода в обоих направлениях (отверстие дросселя формы D), специальная монтажная длина по запросу. Конечные фланцы по ANSI по запросу.

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные


Допустимая рабочая температура	–10 - + 400 °C
Трубы из	P235G1TH, материал No. 1.0305 or ST37.4, материал No. 1.0255
Заборные штуцеры из	P235G1TH, материал No. 1.0305
Фланцы из	P250GH, материал No. 1.0460
Арматурные кольца из	P250GH, материал No. 1.0460
Измерительный диск из	X 6 CrNiMoTi 17 12-2, материал No. 1.4571

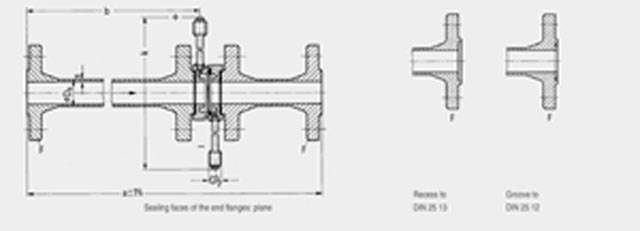

Чертеж

DN	PN	a	b	k	Концевой фланец F ¹⁾	Труба D_a x s	Вес около кг.
10	10 и 16 25 и 40 63 и 100	400	218	320 320 295	DIN 2633 DIN 2635 DIN 2637	16 x 3	4.5 5 6.5
15	10 и 16 25 и 40 63 и 100	550	368	325 325 300	DIN 2633 DIN 2635 DIN 2637	20 x 2.5	5 5.5 7.5
20	10 и 16 25 и 40	700	488	335	DIN 2633 DIN 2635	25 x 2.5	6.5 7
25	10 и 16 25 и 40 63 и 100	900	638	310	DIN 2633 DIN 2635 DIN 2637	30 x 2.5	8 9 14
32	10 и 16 25 и 40	1100	788	320	DIN 2633 DIN 2635	38 x 3	11.5 12.5
40	10 и 16 25 и 40 63 и 100	1300	988	330 330 335	DIN 2633 DIN 2635 DIN 2637	50 x 5	13 15 25
50	10 и 16 25 и 40 63 100	1500	1188	340 340 345 345	DIN 2633 DIN 2635 DIN 2636 DIN 2637	60 x 5	20 22 34 34

Измерительные участки для монтажа между фланцами EN, диафрагмы с кольцевыми камерами зафланцованы; размеры в мм и вес

¹⁾ Стандарт фланца заменён на EN 1092-1

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7ME1310-1AC32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 10 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN10 U.16;W-NR.1.0405/0037/4571	4.5	по запросу (D)	1
7ME1310-1AE32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 10 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN25 U.40;W-NR.1.0405/0460/4571	5	по запросу (D)	1
7ME1310-1AF32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 10 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN63;W-NR.1.0405/0460/4571	6.5	по запросу (D)	1
7ME1310-1AG32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 10 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN100;W-NR.1.0405/0460/4571	6.5	по запросу (D)	1
7ME1310-1BC32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 15 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN10 U.16;W-NR.1.0405/0037/4571	5	по запросу (D)	1
7ME1310-1BE32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 15 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN25 U.40;W-NR.1.0405/0460/4571	5.5	по запросу (D)	1
7ME1310-1BF32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 15 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN63;W-NR.1.0405/0460/4571	7.5	по запросу (D)	1
7ME1310-1BG32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 15 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN100;W-NR.1.0405/0460/4571	7.5	по запросу (D)	1
7ME1310-1CC32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 20 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN10 U.16;W-NR.1.0405/0037/4571	6.5	по запросу (D)	1
7ME1310-1CE32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 20 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN25 U.40;W-NR.1.0405/0460/4571	7	по запросу (D)	1
7ME1310-1DC32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 25 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN10 U.16;W-NR.1.0405/0037/4571	8	по запросу (D)	1
7ME1310-1DE32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 25 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN25 U.40;W-NR.1.0405/0460/4571	9	по запросу (D)	1
7ME1310-1DF32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 25 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN63;W-NR.1.0405/0460/4571	14	по запросу (D)	1
7ME1310-1DG32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 25 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN100;W-NR.1.0405/0460/4571	14	по запросу (D)	1
7ME1310-1EC32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 32 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN10 U.16;W-NR.1.0405/0037/4571	11.5	по запросу (D)	1
7ME1310-1EE32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 32 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN25 U.40;W-NR.1.0405/0460/4571	12.5	по запросу (D)	1
7ME1310-1FC32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 40 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN10 U.16;W-NR.1.0405/0037/4571	13	по запросу (D)	1
7ME1310-1FE32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 40 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN25 U.40;W-NR.1.0405/0460/4571	15	по запросу (D)	1
7ME1310-1FF32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 40 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN63;W-NR.1.0405/0460/4571	25	по запросу (D)	1
7ME1310-1FG32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 40 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN100;W-NR.1.0405/0460/4571	25	по запросу (D)	1
7ME1310-1GC32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 50 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN10 U.16;W-NR.1.0405/0037/4571	20	по запросу (D)	1
7ME1310-1GE32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 50 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN25 U.40;W-NR.1.0405/0460/4571	22	по запросу (D)	1
7ME1310-1GF32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 50 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN63;W-NR.1.0405/0460/4571	34	по запросу (D)	1
7ME1310-1GG32-1A..	ПРЯМЫЕ УЧАСТКИ ДЛЯ ДИАФРАГМЫ С КОЛЬЦЕВЫМИ КАМЕРАМИ DN 50 УПЛОТНЯЮЩИЕ ПОВЕРХНОСТИ ГЛАДКИЕ PN100;W-NR.1.0405/0460/4571	34	по запросу (D)	1
