Диафрагма с кольцевой камерой

Разделы

Диафрагма с кольцевой камерой - Диафрагмы для монтажа между фланцами

Диафрагма с кольцевой камерой - Диафрагмы для монтажа между фланцами

Область применения

Диафрагма с кольцевой камерой

Подходит для не агрессивных и агрессивных газов, пара и жидкостей; допустимая рабочая температура -60 до +400 °C.



Дизайн

Два арматурных кольца со сменными измерительными дисками форм A, B или D (см. конструкции дроссельных приборов в „Техническом описании“, „Функция“); материал см. заказные параметры;

Графитное уплотнение, армированное, между арматурными кольцами и измерительными дисками.

Tabellenstil: Technische Daten 2

Монтажная длина

65 мм до DIN 19 205

Диаметры

DN 50 до DN 1000

Ном. давление

PN 6 до PN 100

Поверхность уплотнения к контрфланцам

  • ровная, поверхность уплотнения повернута, N10/N12 по DIN ISO 1302, для мягкого уплотнения (PN 6 до PN 40),
  • ровная, поверхность уплотнения повернута, N8 по DIN ISO 1302, для рифленого уплотнения по DIN 2697 (PN 63 до PN 100),
  • с перерывом по DIN 2513 (PN 10 до PN 100) или
  • с углублением по DIN 2512 (PN 10 до PN 100).

Заборные штуцеры прямые или изогнутые

  • с соединительной резьбой G1/2 DIN ISO 228/1, размеры соединения по DIN 19207 форма V, см. „Габаритные чертежи“, или
  • с цапфами для сварного соединения ∅ 21,3 мм

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.



Чертеж

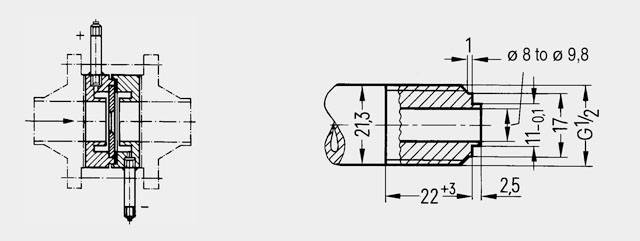

Диафрагма с кольцевой камерой (слева); заборный штуцер с резьбовым соединением, размеры в мм

Заборные штуцеры: длина штуцера определяется по давлению и диаметру (DIN 19 205, часть 2).

Конструкции для паропроводов: см. положение заборного штуцера в "Техническом описании", "Функция".



DN

Диаметр

Нааружный диаметр d4 / поверхность уплотнения: ровная





PN 6

PN 10

PN 16

PN 25

PN 40

PN 63

PN 100

50

43 ... 55

96

107

107

107

107

113

119

65

59 ... 71

116

127

127

127

127

138

144

80

73 ...  85

132

142

142

142

142

148

154

100

90 ...  108

152

162

162

168

168

174

180

125

114 ... 132

182

192

192

194

194

210

217

150

142 ... 160

20

218

218

224

224

247

257

200

185 ... 211

262

273

273

284

290

309

324

250

237 ... 262

317

328

329

340

352

364

391

300

285 ... 314

373

378

384

400

417

424

458

350

328 ... 362

423

438

444

457

474

486

512

400

380 ... 408

473

489

495

514

546

543

–

500

477 ... 514

578

594

617

624

628

–

–

600

581 ... 610

679

695

734

731

–

–

–

700

686 ... 710

784

810

804

833

–

–

–

800

776 ... 810

890

917

911

942

–

–

–

900

876 ... 910

990

1017

1011

1042

–

–

–

1000

976 ... 1010

1090

1124

1128

1154

–

–

–

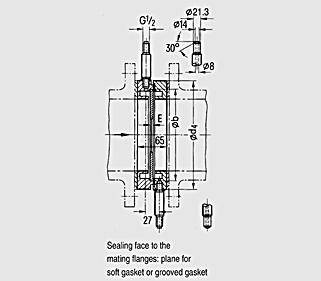

Диафрагмы с кольцевыми камерами для использования с фланцами EN, размеры в мм и вес

DN

b



E

Вес (около в кг)



PN 6

PN 10 ... PN 25

PN 40

PN 63 ... PN 100

PN 6 ... PN 100

при меньшем ном.давлении

при большом ном. давлении

50

79

79

79

79

2±0.1

2.5

4.5

65

96

96

96

96

2±0.1

3.4

6.4

80

115

115

115

115

4±0.2

4.3

6.9

100

137

137

137

137

4±0.2

4.7

8.6

125

164

164

164

164

4±0.2

6.3

12.4

150

193

193

193

193

4±0.2

7.0

17.0

200

247

247

247

247

4±0.2

10.3

26.2

250

302

302

302

302

4±0.2

13.1

36.6

300

354

354

354

354

4±0.2

17.3

49.0

350

403

403

403

403

4±0.2

25.0

63.0

400

452

452

452

452

4±0.2

28.0

73.8

500

553

553

553

–

6±0.2

36.2

65.9

600

659

659

–

–

6±0.2

42.5

75.6

700

757

757

–

–

8±0.2

51.8

89.5

800

869

869

–

–

8±0.2

61.7

109

900

969

969

–

–

8±0.2

68.3

123

1000

1071

1071

–

–

10±0.2

74.0

148

Диафрагмы с кольцевыми камерами для использования с фланцами EN, размеры в мм и вес (продолжение)

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ME1110-1GA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 50, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ4по запросу (D)1
7ME1110-1GA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 50, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ4по запросу (D)1
7ME1110-1GE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 50, PN 10 ДО 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ4по запросу (D)1
7ME1110-1GE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 50, PN 10 ДО 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ4по запросу (D)1
7ME1110-1GF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 50, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ4по запросу (D)1
7ME1110-1GF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 50, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ4по запросу (D)1
7ME1110-1GG12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 50, PN 100 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ4по запросу (D)1
7ME1110-1GG14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 50, PN 100 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ4по запросу (D)1
7ME1110-1HA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 65, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ4.5по запросу (D)1
7ME1110-1HA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 65, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ4.5по запросу (D)1
7ME1110-1HE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 65, PN 10 ДО 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ4.5по запросу (D)1
7ME1110-1HE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 65, PN 10 ДО 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ4.5по запросу (D)1
7ME1110-1HF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 65, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ4.5по запросу (D)1
7ME1110-1HF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 65, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ4.5по запросу (D)1
7ME1110-1HG12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 65, PN 100 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ4.5по запросу (D)1
7ME1110-1HG14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 65, PN 100 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ4.5по запросу (D)1
7ME1110-1JA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 80, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ5.5по запросу (D)1
7ME1110-1JA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 80, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ5.5по запросу (D)1
7ME1110-1JE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 80, PN 10 ДО 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ5.5по запросу (D)1
7ME1110-1JE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 80, PN 10 ДО 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ5.5по запросу (D)1
7ME1110-1JF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 80, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ5.5по запросу (D)1
7ME1110-1JF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 80, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ5.5по запросу (D)1
7ME1110-1JG12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 80, PN 100 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ5.5по запросу (D)1
7ME1110-1JG14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 80, PN 100 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ5.5по запросу (D)1
7ME1110-2AA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 100, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ7по запросу (D)1
7ME1110-2AA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 100, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ7по запросу (D)1
7ME1110-2AC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 100, PN 10 UND 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ7по запросу (D)1
7ME1110-2AC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 100, PN 10 UND 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ7по запросу (D)1
7ME1110-2AE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 100, PN 25 UND 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ7по запросу (D)1
7ME1110-2AE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 100, PN 25 UND 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ7по запросу (D)1
7ME1110-2AF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 100, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ7по запросу (D)1
7ME1110-2AF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 100, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ7по запросу (D)1
7ME1110-2AG12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 100, PN 100 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ7по запросу (D)1
7ME1110-2AG14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 100, PN 100 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ7по запросу (D)1
7ME1110-2BA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 125, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ8по запросу (D)1
7ME1110-2BA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 125, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ8по запросу (D)1
7ME1110-2BC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 125, PN 10 UND 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ6.5по запросу (D)1
7ME1110-2BC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 125, PN 10 UND 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ6.5по запросу (D)1
7ME1110-2BE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 125, PN 25 UND 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ8по запросу (D)1
7ME1110-2BE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 125, PN 25 UND 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ8по запросу (D)1
7ME1110-2BF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 125, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ8по запросу (D)1
7ME1110-2BF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 125, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ8по запросу (D)1
7ME1110-2BG12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 125, PN 100 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ8по запросу (D)1
7ME1110-2BG14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 125, PN 100 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ8по запросу (D)1
7ME1110-2CA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 150, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ9по запросу (D)1
7ME1110-2CA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 150, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ9по запросу (D)1
7ME1110-2CC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 150, PN 10 UND 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ9по запросу (D)1
7ME1110-2CC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 150, PN 10 UND 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ9по запросу (D)1
7ME1110-2CE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 150, PN 25 UND 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ9по запросу (D)1
7ME1110-2CE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 150, PN 25 UND 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ9по запросу (D)1
7ME1110-2CF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 150, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ9по запросу (D)1
7ME1110-2CF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 150, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ9по запросу (D)1
7ME1110-2CG12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 150, PN 100 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ9по запросу (D)1
7ME1110-2CG14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 150, PN 100 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ9по запросу (D)1
7ME1110-2EA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2EA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2EC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 10 UND 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2EC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 10 UND 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2ED12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2ED14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2EE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2EE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2EF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2EF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2EG12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 100 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2EG14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 200, PN 100 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ13по запросу (X)1
7ME1110-2FA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FB12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 10 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ10по запросу (X)1
7ME1110-2FB14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 10 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ10по запросу (X)1
7ME1110-2FC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FD12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FD14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FG12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 100 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2FG14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 250, PN 100 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ17по запросу (X)1
7ME1110-2GA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GB12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 10 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GB14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 10 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GD12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GD14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GG12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 100 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2GG14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 300, PN 100 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ21по запросу (X)1
7ME1110-2HA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HB12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 10 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HB14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 10 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HD12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HD14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HG12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 100 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2HG14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 350, PN 100 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ23по запросу (X)1
7ME1110-2JA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JB12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 10 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JB14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 10 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JD12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JD14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JF12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 63 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2JF14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 400, PN 63 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ25по запросу (X)1
7ME1110-2KA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 500, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ32по запросу (X)1
7ME1110-2KA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 500, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ32по запросу (X)1
7ME1110-2KB12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 500, PN 10 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ32по запросу (X)1
7ME1110-2KB14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 500, PN 10 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ32по запросу (X)1
7ME1110-2KC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 500, PN 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ32по запросу (X)1
7ME1110-2KC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 500, PN 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ32по запросу (X)1
7ME1110-2KD12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 500, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ32по запросу (X)1
7ME1110-2KD14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 500, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ32по запросу (X)1
7ME1110-2KE12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 500, PN 40 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ32по запросу (X)1
7ME1110-2KE14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 500, PN 40 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ32по запросу (X)1
7ME1110-3AA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 600, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ38по запросу (X)1
7ME1110-3AA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 600, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ38по запросу (X)1
7ME1110-3AB12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 600, PN 10 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ38по запросу (X)1
7ME1110-3AB14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 600, PN 10 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ38по запросу (X)1
7ME1110-3AC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 600, PN 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ38по запросу (X)1
7ME1110-3AC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 600, PN 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ38по запросу (X)1
7ME1110-3AD12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 600, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ38по запросу (X)1
7ME1110-3AD14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 600, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ38по запросу (X)1
7ME1110-3BA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 700, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ42по запросу (X)1
7ME1110-3BA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 700, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ42по запросу (X)1
7ME1110-3BB12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 700, PN 10 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ42по запросу (X)1
7ME1110-3BB14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 700, PN 10 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ42по запросу (X)1
7ME1110-3BC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 700, PN 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ42по запросу (X)1
7ME1110-3BC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 700, PN 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ42по запросу (X)1
7ME1110-3BD12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 700, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ42по запросу (X)1
7ME1110-3BD14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 700, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ42по запросу (X)1
7ME1110-3CA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 800, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ46по запросу (X)1
7ME1110-3CA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 800, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ46по запросу (X)1
7ME1110-3CB12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 800, PN 10 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ46по запросу (X)1
7ME1110-3CB14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 800, PN 10 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ46по запросу (X)1
7ME1110-3CC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 800, PN 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ46по запросу (X)1
7ME1110-3CC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 800, PN 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ46по запросу (X)1
7ME1110-3CD12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 800, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ46по запросу (X)1
7ME1110-3CD14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 800, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ46по запросу (X)1
7ME1110-3DA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДЛУ ФЛАНЦАМИ DN 900, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ46по запросу (X)1
7ME1110-3DA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 900, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ46по запросу (X)1
7ME1110-3DB12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 900, PN 10 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ70по запросу (X)1
7ME1110-3DB14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 900, PN 10 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ70по запросу (X)1
7ME1110-3DC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 900, PN 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ70по запросу (X)1
7ME1110-3DC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 900, PN 16 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ70по запросу (X)1
7ME1110-3DD12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 900, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ70по запросу (X)1
7ME1110-3DD14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 900, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ70по запросу (X)1
7ME1110-3EA12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 1000, PN 6 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ75по запросу (X)1
7ME1110-3EA14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 1000, PN 6 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ75по запросу (X)1
7ME1110-3EB12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 1000, PN 10 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ75по запросу (X)1
7ME1110-3EB14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 1000, PN 10 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ75по запросу (X)1
7ME1110-3EC12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 1000, PN 16 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ75по запросу (X)1
7ME1110-3EC14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 1000, PN 16 W-NR.1.4571,ГРАФИТОВОЕ УПЛОТНЕНИЕ75по запросу (X)1
7ME1110-3ED12-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ 1000, PN 25 W-NR.1.4571/0460/0405 ГРАФИТОВОЕ УПЛОТНЕНИЕ75по запросу (X)1
7ME1110-3ED14-....ДИАФРАГМА С КОЛЬЦЕВЫМИ КАМЕРАМИ ДЛЯ ВСТРАИВАНИЯ МЕЖДУ ФЛАНЦАМИ DN 1000, PN 25 W-NR.1.4571, ГРАФИТОВОЕ УПЛОТНЕНИЕ75по запросу (X)1

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader
