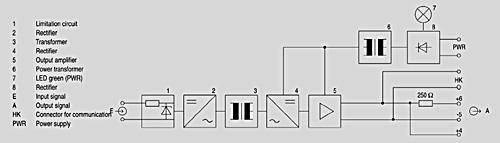

| Вход | |
| Входной сигнал | 4 to 20 mA |
| Входное сопротивление | Approx. 320 |
| Мин. напряжение возможное при 20 mA | 16 V |
| Выход | |
| Выходной сигнал | 4 to 20 mA |
| Открытый контур напряжения | < 24 V |
| Характеристика | линейная |
| Нагрузка | |
| между +4 и -5 | 750 |
| между -5 и +6 | 500 |
| Коммуникация | Bi-прямая передача HART -сигналов |
| Диапазон коммуникации | 3.6 до 23 mA |
| Контроль входа | |
| Сигнал при коротком замыкании входа | 23 до 30 mA |
| Сигнал при открытом входе | < 3.6 mA |
| Точность (относительно конечной величины выходного сигнала) | |
| Линейность | 0.15 % |
| Пульсация выходного сигнала | Upp < 1 % |
| Время установки T90 | 0.3 ms |
| Влияние | |
| внешней температуры | 0.2 %/ 10 K ( 0.2 %/ 18 °F) |
| при изменении нагрузки | 0.1 % / 100 % |
| при изменении питания | 0.1 % / 10 % |
| Условия использования | |
| Внешние условия | |
| внешняя тем-ра | -20 to +65 °C (-4 to +149 °F) |
| тем-ра хранения | -40 to +85 ° C (-40 to +185 °F) |
| функциональная тем-ра | -25 to +70 ° C (-13 to +158 °F) |
| Класс защиты по EN 60 529 | IP 20 |
| Электромагнитная совместимость | |
| - помехоустойчивость | согласно EN 50 082-2 и NAMUR NE 21 |
| - излучение помех | согласно EN 50 081-1 |
| Конструктивные особенности | |
| Конструкция | Компактный пластиковый корпус для монтажа на несущую шину |
| Вес | Приблиз. 0.15 kg (0.33 lb) |

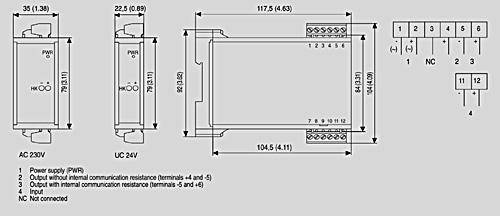

| Размеры | нажмите на i-кнопку для получения дальнейшей информации |
| Материал корпуса | PC/GV 25 |
| Электрическое соединение | штепсельные винтовые клеммы, макс. 2.5 mm² |
| Питание | |
| Функциональное малое напряжение | Согласно DIN 57 100, VDE 0100 часть 410 |
| с безопасным разделением | 50 V AC, 120 V DC |
| Универсальный ток 24 V AC/DC | 24 V AC ± 15 %, 47 to 63 Hz, 20 до 32 V DC |
| AC напряжение | 95 до 253 V AC, 47 до 63 Hz |
| Потребляемая мощность при номинальном напряжении | 24 V DC < 2.5 W |
| | 24 V AC < 3 VA |
| | 230 V AC < 3.5 VA |
| Допустимая остаточная пульсация внутри указанных границ напряжения | Upp 2.5 V |
| Гальваническое разделение между | Питанием и входом Питанием м выходом Входом и выходом |
| Рабочее напряжение по DIN 61 010 | |
| - для 7NG4 122-1BA10 (230 V) | 250 V AC |
| - для 7NG4 122-1AA10 (24 V) | 150 V AC |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Контрольное напряжение для 7NG4 122-1AA10 (24 V) между | |
| - питанием и входом | 1.5 kV AC |
| - Входом и выходом | 1.5 kV AC |
| - Питанием и выходом | 500 V AC |
| Контрольное напряжение для 7NG4 122-1BA10 (230 V) между | |
| - питанием м входом | 2.3 kV AC |
| - Входом и выходом | 2.3 kV AC |
| - Питанием и выходом | 2.3 kV AC |
| Сертификаты и допуски | |
| CENELEC | Согласно DIN EN 50 014 и DIN EN 50 020 искробезопасный входной контур тока |
| Класс защиты «Искробезопасность» | II (1) G EEx [ia/ib] IIB |
| - макс. вых. напряжение Uo | 27.9 V |
| - макс. вых. ток Io | 89 mA |
| - макс. вых. мощность Po | 620 mW |
| - мак. внешняя емкость Co | 651 nF |
| - макс. внешняя индуктивность Lo | 16 mH |
| Класс защиты «Искробезопасность» | II (1) G EEx [ia/ib] IIC |
| - макс. вых. напряжение Uo | 27.9 V |
| - макс. вых. ток Io | 89 mA |
| - макс. вых. мощность Po | 620 mW |
| - мак. внешняя емкость Co | 81 nF |
| - макс. внешняя индуктивность Lo | 2.3 mH |
| Свидетельство соответствия | TÜV 99 ATEX 1498 |
| Внение нормы и руководства | |
| Руководство по низкому напряжению | Согласно DIN EN 61 010 |
