SINAMICS V90
Сервопреобразователь для базовых задач

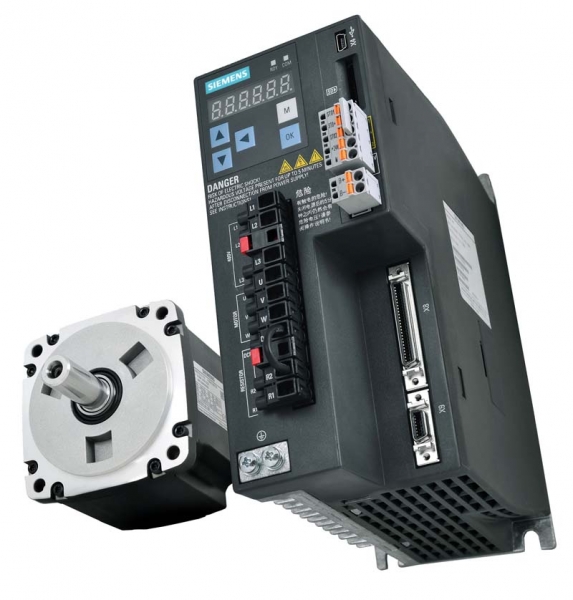

Сервопреобразователь SINAMICS V90 для базовых задач
Оптимизированный по производительности и легкий в использовании сервопреобразователь
SINAMICS V90 - описание
SINAMICS V90 разработан, чтобы обеспечить решение задач общего назначения с сервопреобразователями. Простой ввод в эксплуатацию SINAMICS V90, система настроена, так, что по существу достаточно просто включить и работать. Простая и легкая интеграция с контроллерами SIMATIC. Приводная система SINAMICS V90 стыкуется с серводвигателями SIMOTICS S-1FL6 .
SINAMICS V90 – обзор функциональности
Оптимизированная производительность в серворежиме
- Автоматическая настройка позволяет достигать высоких динамических характеристик
- Автоматическое подавление резонанса
- Высокая частота импульсов на входе до 1Мгц
- Многооборотный абсолютный энкодер с разрешением 20 бит.
Оптимизированная стоимость
- Встроенный режим управления: шаговое позиционирование, внутреннее позициониорование, режим управления по скорости и моменту
- Встроенные функции позиционирования
- Встроенный тормозной резистор во всех типоразмерах
- Встроенное реле тормоза двигателя, не требуется внешнего реле
Простой в использовании
- Простая настройка серворежима и оптимизации механизма
- Простая настройка с помощью инжинирингового ПО SINAMICS V-ASSISTANT
- Копирование (клонирование) параметров
Надежность в работе
- Широкий диапазон питающего напряжения 380 В ~ 480 В, -15% /+10%
- Высококачественные подшипники электродвигателей
- Все электродвигатели имеют защиту IP65и имееют маслянные уплотнения
- Интегрированная функция безопасно отключенный момент (STO)
- Комбинация надежного сервопреобразователя и электродвигателя
| SINAMICS V90 – Технические данные | |
| Диапазон мощности |
0.4 кВт - 7.0 кВт |
| Диапазон напряжения |
3ф 380 В ... 480 В (-15 % / +10 %) |
| Тип управления |
шаговое позиционирование, внутреннее позиционирование, управление по скорости и моменту |
SIMOTICS S-1FL6 – описание
SIMOTICS S-1FL6 являются синхронными электродвигателями с постоянными магнитами. Они разработаны для работы без внешнего охлаждения, и рассеивают тепло через внешнюю поверхность электродвигателя. Двигатели могут быть просто и быстро установлены благодаря разъемам. При объеденеии с сервопреобразователем SINAMICS V90 получается высокофункциональная сервосистема.
|
SIMOTICS S-1FL6 – обзор конструкции |
|
| Высота оси |
45мм, 65мм, 90мм |
| Диапазон моментов | 1.27 Нм до 33.40Нм |
| Диапазон скорости | 2000 или 3000 об/мин |
| Тип энкодера | Инкрементальный энкодер TTL 2500 имп./об. (разрешение 13-бит) Абсолютный датчик (разрешение 20-бит) |
| Защита |
IP65, естественное охлаждение |
| Опции | Стояночный тормоз |
| Выход вала | гладкий вал или вал со шпонкой |
SINAMICS V90 – Типичные сферы применения
- Манипуляторы и перекладчики
- Упаковочные машины, например маркирующие машины, горизонтальные упаковочные машины
- Автоматические сборочные станки
- Обработка металла давлением
- Печатные машины
- Намотчики и размотчики
Характеристики
| Опции | Стояночный тормоз |
|---|---|
| Защита | IP65, естественное охлаждение |
| Высота оси | 45мм, 65мм, 90мм |
| Выход вала | гладкий вал или вал со шпонкой |
| Тип энкодера | Инкрементальный энкодер TTL 2500 имп./об. (разрешение 13-бит)Абсолютный датчик (разрешение 20-бит) |
| Тип управления | шаговое позиционирование, внутреннее позиционирование, управление по скорости и моменту |
| Диапазон моментов | 1.27 Нм до 33.40Нм |
| Диапазон мощности | 0.4 кВт - 7.0 кВт |
| Диапазон скорости | 2000 или 3000 об/мин |
| Диапазон напряжения | 3ф 380 В ... 480 В (-15 % / +10 %) |
| Встроенный режим управления | шаговое позиционирование, внутреннее позициониорование, режим управления по скорости и моменту |
