Преобразователи в шкафном исполнении Sinamics S120 CM

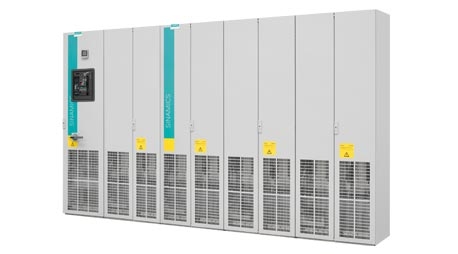

Преобразователи в шкафном исполении Sinamics S120
Описание
Преобразователи Sinamics S120 в шкафном исполнении особенно хорошо подходят для задач с синхронизированным движением нескольких осей. Отдельные шкафные модули подобно модулям книжного формата имеют общую DC-шину и выпрямитель. Подобная конфигурация позволяет эффективно организовать энергетический обмен между отдельными осями и является экономически более выгодной. Работающие в генераторном режиме оси питают остальные - в некоторых случаях это позволяет выбрать модуль питания меньшей мощности. Модульная концепция построения привода позволяет создавать из нескольких моторных и линейных модулей мощные одноосевые решения до 4,5 мВт при 24-пульсном питании.
Технические данные
Питание для Sinamics S120 в шкафном исполнении осуществляется через сети 3AC 380В - 3AC 690В. Класс защиты варьируется от IP20 до IP54.
| Модуль |
Функция |
Диапазон мощностей |
|---|---|---|
|
Моторный Модуль |
Инвертер для мотора |
340 - 480 В: |
|
Модуль питания Basic |
Постоянное нерегулируемое питание промежуточного контура через 6-пульсную мостовую схему |
380 - 480 В: |
|
Модуль питания Active |
Модули питания/рекуперации с автономным управлением (с IGBT в прямом и обратном |
380 - 480 В: |
|
Модули торможения |
Экономически-выгодная замена блоку рекуперации в случае возникновения генераторного режима |
380 - 480 В: 500 кВт, 1000 кВт |
|
Модуль Line Connection |
Модуль для присоединения модулей питания к силовой сети, содержащий коммутационную аппаратуру |
380 - 480 В:250 A - 3200 A |
*) при параллельном подключении
Преимущества
- Преобразователи Sinamics S120 в шкафном исполнении благодаря модульной структуре и широкому набору опций позволяют создать решение полностью отвечающее задачам заказчика. Чрезвычайно компактная компоновка уменьшает занимаемое место и затраты на монтаж
- Больше вариантов компановки благодаря разделению управляющего и силовых модулей
- До 6 векторных осей могут управляться одним управляющим модулем. Помимо экономической эффективности этого решения оно позволят совершать высокоточную синхранизацию и коммуникацию между несколькими приводными осями, тем самым разгружая верхний уровень полевых сетей
- DRIVE-CLiQ - новый протокол передачи данных используемый для коммуникации приводных объектов таких как: моторы, компоненты привода, модули энкодеров и пр.
- Свободно распространяемые программные пакеты SIZER и STARTER позволяют осуществить проектирование, пусконаладку и диагностику привода
- Функции безопасности Safety Integrated STO и SS1
Область применения
- Sinamics S120 в шкафном исполнении особенно подходят для задач, где требуется согласованная работа нескольких приводных осей. Например:
- Бумагоделательные машины, меловальные станки, намотчики
- Приводы металлопрокатного завода, рольганги, металлообрабатывающие линии
- Крановое применение
- Испытательные стенды для механизмов и приводов
- Печатные машины
- Текстильные линии
- Буровые установки
Характеристики
| Модуль Line Connection | Модуль для присоединения модулей питания к силовой сети, содержащий коммутационную аппаратуру |
|---|---|
| Моторный Модуль | Инвертер для мотора |
| Модули торможения | Экономически-выгодная замена блоку рекуперации в случае возникновения генераторного режима |
| Модуль питания Basic | Постоянное нерегулируемое питание промежуточного контура через 6-пульсную мостовую схему |
| Модуль питания Active | Модули питания/рекуперации с автономным управлением (с IGBT в прямом и обратномнаправлении) для выработки регулируемого напряжения промежуточного контура |
