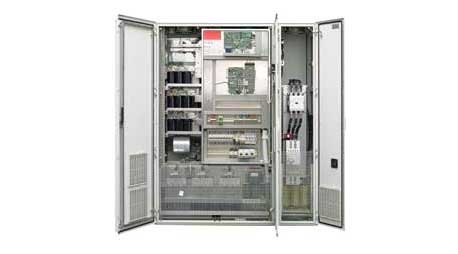

Инверторы напряжения  Loher DYNAVERT T

 (Новое название SINAMICS G180)





Общая информация

DYNAVERT T -это преобразователь по Вашему заказу. DYNAVERT T поддерживает все стандарные напряжения питания и может обеспечивать управление как асинхронными, так и синхронными двигателями.
При проектировании могут быть учтены любые особенности привода:

• габаритные ограничения в месте установки;
• проблемы с подводом кабелей и шин;
• специфические нагрузки и муфты;
• нестандарные двигатели, кабели;
• состояние питающей сети;
• большое количество информационных сигналов;
• контроль и управление вспомогательными приводами;

В качестве примера можно привести комплектно поставляемые шкафные системы привода для каскадного запуска и/или для совместного управления группой моторов.
Практически для любого нестандарного требования мы можем найти адекватное решение на базе данной системы.

Обзор технических данных

Номинальное входное напряжение	Типовая мощность - компактные устройства	Типовая мощность - шкафные преобразователи
400 В	2.2 - 160 кВт	2.2 - 630 кВт
500 В	2.2 - 200 кВт	2.2 - 800 кВт
690 В	30 - 200 кВт	30 - 3900 кВт



Краткий обзор



Напряжение сети (+10 %, -15 %):	3~AC 230 ... 500 В (для TN/TT сетей) 3~AC 230 ... 415 В (для TN/TT сетей) 3~AC 230 ... 500 В (для IT сети) 3~AC 400 ... 690 В (для TN/TT/IT сетей)
Сos phi для входной цепи ПЧ:	прим. 0.99
Частота сети:	47 ... 63 Гц
Максимальная выходная частота:	120 ... 250 Гц (Диапазон доступных значений зависит от типовой мощности устройства)
Выходное напряжение (основная гармоника):	3 x 0 ... напряжения сети
Частота ШИМ:	1.5 ... 10 кГц, настраивается (Диапазон доступных значений зависит от типовой мощности устройства)
Кабель двигателя (экранированный или не экранированный):	200 ... 300 м (690 В: от 100 до 300 м)
Степень защиты: компактные блоки Шкафные ПЧ	IP20 IP21 и более высокие степени защиты



Особенности

Для EX- применений

• Сертифицировано по ATEX для моторов, установленных во взывоопасных зонах.
• Главный контактор не обязателен.

Safe Torque Off (Функция безопасной остановки)

• Функция безопасной остановки предупреждает внезапный запуск в соответсвии с EN60204-1, реализовано по EN954-1, Category 3

Силовой блок

• Соответсвует директиве EN61800-3 среда 2 благодаря интегрированному сетевому фильтру
• Малое гармоническое влияние на сеть благодаря интергированному входному дросселю
• Выходной фильтр позволяет использовать длинные кабели двигателя
• Контроль изоляции для IT сетей  500 / 690 В и контроль заземления для TN и TT сетей 400 В
• Широкий диапазон напряжений сети
• Малый шум мотора и малые потери в моторе и ПЧ благодаря оптимизированной схеме переключения
• Для защиты могут быть применены обычные предохранители (характеристика gL)

Управление и настройка

• Простое управление и контроль посредством панель оператора с системой меню и 4-х строчным текстовым дисплеем с мембранной клавиатурой - до  1000м от ПЧ по RS485
• Расширенные функции настройки посредством Windows-совместимомго ПК и программы управления

- настравиваемые пределы сигналов

- настраиваемые таймеры

- настраиваемые постоянные регулятора

- настраиваемая реакция ПЧ на различные входные сигналы и программируемые выходные сигналы.

• Связь и параметрирование:

- ПК, используя IMS (Inverter Management Software) через RS232 / RS485

- внешнюю панель оператора, подключенную по RS485

- стандартные интерфейсы, такие как Profibus DP или Modbus RTU

Могут управляться синхронные и асинхронные моторы

• Различные режимы управления:

- Векторное управление для требовательных применений

- Векторное и скалярное управление для стандартных применений (бездатчиковое)

• Оптимальное торможение без вспомогательных устройств, использую технологию Сверхнасыщения

Преимущества пользователя

• Шкафные преобразователи и шкафные системы в степени защиты IP21 и выше
• Все ПЧ имеют достаточно пространства для подключения
• Компактные размеры
• Оборудованы фильтрами ЭМС
• Малое гармоническое влияние на сеть
• Могут быть использованы длинные кабели как результат интегрированного dv/dt фильтра
• Широкий диапазон питающих напряжений
• Главный контактор не требуется
• ПЧ на 500 и 690 В могут использоваться в IT сетях
• Сертификация ATEX для применения с взрывобезопасными моторами
