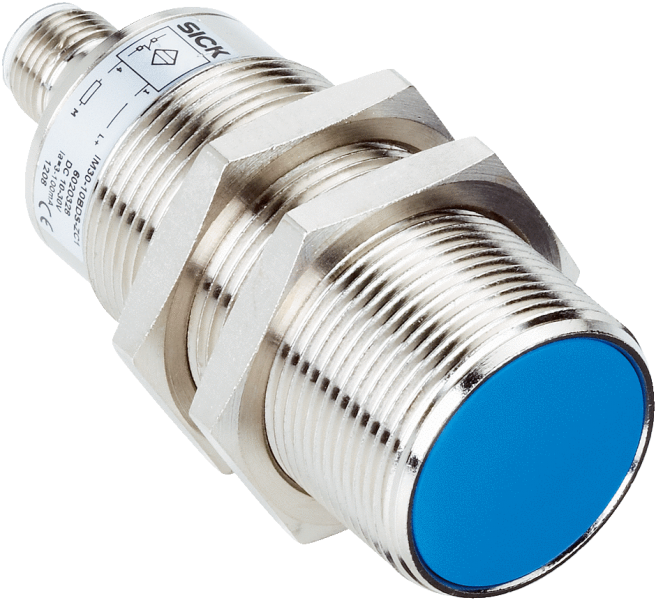

7902126 — IM30-10BUS-ZU0 Датчик приближения M30 10 мм

Показать всё Скрыть всё

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Конструкция корпуса	Стандарт
  Размер резьбы	M30 1,5
  Диаметр	Ø 30 mm
  Расстояние срабатывания Sn	10 mm
  Расстояние срабатывания обеспечено Sa	8,1 mm
  Монтаж	Вровень
  Частота переключения	25 Hz 1) 30 Hz 2)
  Тип подключения	Кабель, 2-жильный, 2 m
  Функция выхода	Нормально открытый
  Электрическое исполнение	Перем./пост. ток, 2-проводной
  Тип защиты	IP67 3)

  • 1) Перем. ток.
  • 2) Пост. ток.
  • 3) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	20 V AC/DC ... 250 V AC/DC
  Падение напряжения	≤ 6,5 V AC, ≤ 6 V DC
  Задержка готовности	≤ 8 ms
  Гистерезис	1 % ... 15 %
  Воспроизводимость	≤ 10 % 1) 2) 3)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2 По EN 55011, класс В
  Постоянный ток Ia	≤ 350 mA 4) ≤ 250 mA 5) ≤ 100 mA 6)
  Остаточный ток	≤ 2,5 mA (AC 250 V) ≤ 1,3 mA (AC 110 V) ≤ 0,8 mA (DC 24 V)
  Минимальный ток нагрузки	≥ 5 mA
  Кратковременный ток	2,2 A 7)
  Материал кабеля	PUR/PVC
  Поперечное сечение кабеля	0,5 mm²
  Защита от короткого замыкания	– 8)
  Подавление импульса включения	✔
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  Диапазон температур при работе	–25 °C ... +70 °C
  Материал корпуса	Металл, никелированная латунь
  Материал, активная поверхность	Пластик, Пластик
  Длина корпуса	81 mm
  Полезная длина резьбы	59 mm
  Макс. момент затяжки	≤ 50 Nm
  Класс защиты	II
  Расчетное напряжение на изоляции Ui	250 V AC
  Категория потребления	AC-140 9)
  Степень загрязнения	3
  Максимально допустимое импульсное напряжение	4 kV

  • 1) Ub и Ta постоянны.
  • 2) От Sr.
  • 3) Точность воспроизведения.
  • 4) AC (+50 °C).
  • 5) AC (+80 °C).
  • 6) Пост. ток.
  • 7) 20 ms / 0,5 Hz.
  • 8) Миниатюрный предохранитель согласно IEC60217-2 лист 1, ≤ 2 A (быстродействующий).
  • 9) Контроллер малых электромагнитных нагрузок с удерживающими токами < 200 мА.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Нержавеющая сталь (V2A)	Ок. 0,8
  Алюминий (Al)	Ок. 0,45
  Медь (Cu)	Ок. 0,4

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	0 mm
  B	30 mm
  C	30 mm
  D	30 mm
  E	0 mm
  F	80 mm

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Указания по установке Монтаж заподлицо Схема соединений cd-121 Габаритный чертеж IM30, AC/DC 2-провод., кабель, вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
