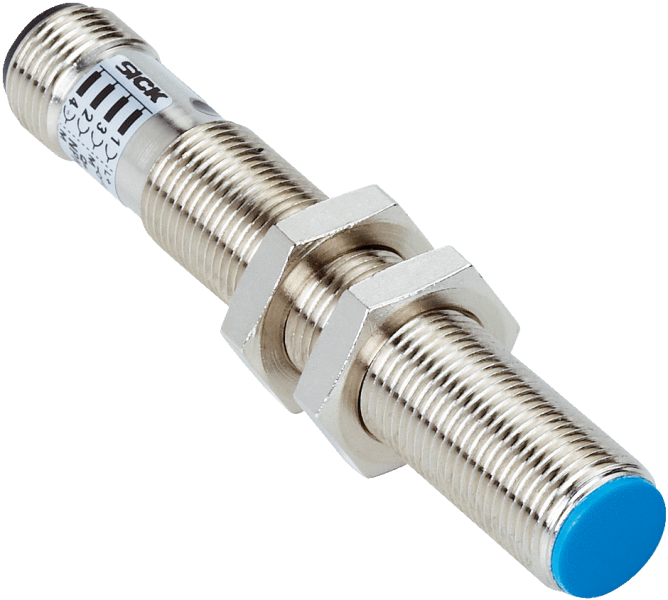

Указания по установке Монтаж заподлицо Схема соединений cd-121 Габаритный чертеж IM12, AC, кабель, вровень с плоскостью Показать всё Скрыть всёХарактеристики
| A | 0 mm |
|---|---|
| E | 0 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2По EN 55011, класс В |
| Медь | Ок. 0,4 |
| Алюминий | Ок. 0,45 |
| Материал | Металл, никелированная латунь |
| Тип защиты | IP67 1) |
| Гистерезис | 1 % ... 15 % |
| Диаметр, мм | Ø 12 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 71 mm |
| Размер резьбы | M12 1 |
| Остаточный ток | ≤ 3 mA (AC 250 V)≤ 1,5 mA (AC 120 V) |
| Функция выхода | Нормально открытый |
| Материал кабеля | PUR/PVC |
| Постоянный ток Ia | ≤ 250 mA 4)≤ 200 mA 5) |
| Степень защиты (IP) | I |
| Нержавеющая сталь | Ок. 0,8 |
| Воспроизводимость | ≤ 10 % 2) 3) |
| Исполнение монтажа | Вровень |
| Падение напряжения | ≤ 8,5 V 1) |
| Задержка готовности | ≤ 10 ms |
| Конструкция корпуса | Стандарт |
| Кратковременный ток | 0,9 A 6) |
| Макс. момент затяжки | ≤ 7 Nm |
| Напряжение питания, В | 20 V AC ... 250 V AC |
| Частота переключения | 25 Hz |
| Полезная длина резьбы | 50 mm |
| Отклонение температуры | ± 10 % |
| Минимальный ток нагрузки | ≥ 8 mA |
| Электрическое исполнение | Перем. ток, 2-проводный |
| Поперечное сечение кабеля | 0,5 mm² |
| Расстояние срабатывания Sn | 2 mm |
| Электрическое подсоединение | Кабель, 2-жильный, 2 m |
| Защита от короткого замыкания | – 7) |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +80 °C |
| Материал, активная поверхность | Пластик, Пластик |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 1,62 mm |
