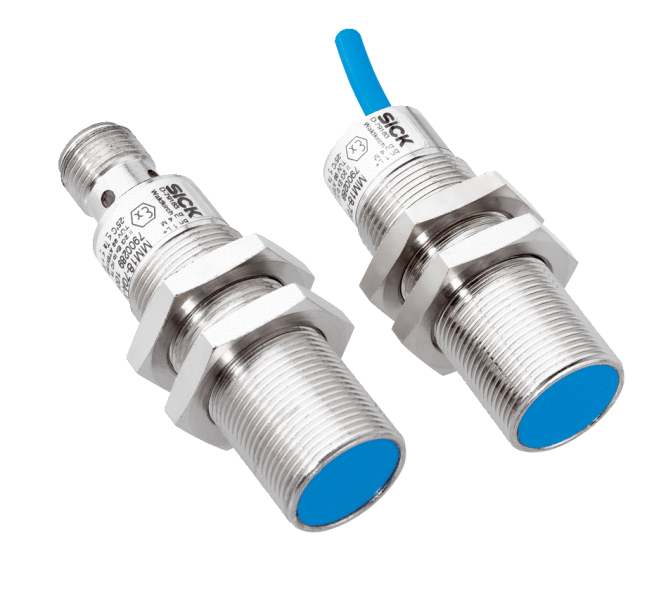

Схема соединений cd-015 Габаритный чертеж MM18 Namur, штекер Диаграмма расстояний срабатывания Показать всё Скрыть всёХарактеристики
| ETIM | EC002544 |
|---|---|
| ECl@ss | 27270104 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Материал | Металл, никелированная латунь |
| Тип защиты | IP67 2) |
| Гистерезис | 1 % ... 10 % |
| Диаметр, мм | Ø 18 mm |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 65 mm |
| Размер резьбы | M18 1 |
| Комплект поставки | Крепежная гайка (2 шт.) |
| Воспроизводимость | ≤ 1 % 2) |
| Макс. входной ток Ii | 30 mA 3) |
| Задержка готовности | ≤ 2 ms |
| Макс. момент затяжки | ≤ 25 Nm |
| Переключающий выход | NAMUR |
| Остаточная пульсация | ≤ 5 % 1) |
| Частота переключения | 5.000 Hz |
| Полезная длина резьбы | 40 mm |
| Сопротивление провода | ≤ 50 Ω |
| Магнитное выравнивание | Осевая |
| Номинальное напряжение | 8,2 V DC |
| Отклонение температуры | ± 10 % |
| Макс. входная мощность Ui | 100 mW 3) |
| Защита от обрыва проводов | ✔ |
| Электрическое исполнение | Пост. ток, 2-проводный |
| Макс. внутренняя емкость Ci | 15 nF 3) |
| Макс. входное напряжение Ui | 16 V 3) |
| Расстояние срабатывания Sn | 5 mm ... 70 mm 1) |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Категория взрывоопасной зоны | 2G |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Диапазон температур при работе | –25 °C ... +70 °C |
| Маркировка взрывобезопасности | EX II 2G Ex ib IIC T6 Gb Ta: - 25 °C ... + 70 °C |
| Свойства переключения по выбору | Управляющий ток, не зависящий от состояния переключения, согласно NAMUR EN 60947-5-6 |
| Макс. внутренняя индуктивность Li | 35 µH 3) |
| Потребляемый ток демпфированный | ≥ 2,5 mA |
| Потребляемый ток недемпфированный | ≤ 1 mA |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 56,7 mm |
| Номинальная чувствительность срабатывания | 0,7 mT |
| Свидетельство ЕС об испытаниях промышленного образца | TÜV 99 ATEX 1398 |
