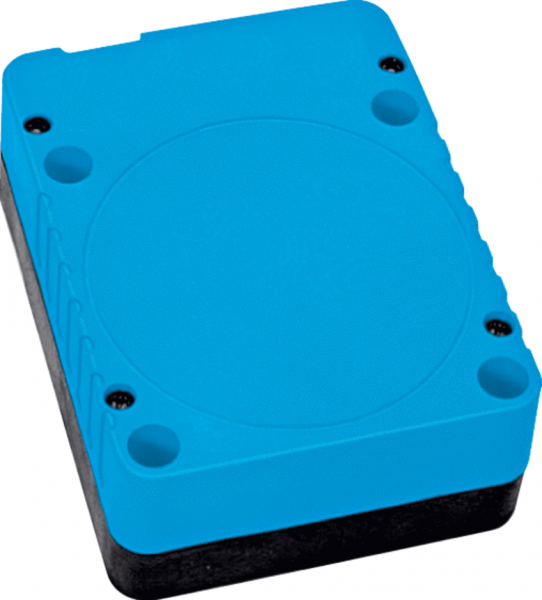

Описание
Технические чертежи
Указания по установке Схема соединений cd-024 Габаритный чертеж IQ80, DC 3-проводной Показать всё Скрыть всёХарактеристики
| A | 160 mm |
|---|---|
| B | 160 mm |
| C | 80 mm |
| D | 150 mm |
| E | 40 mm |
| F | 480 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,2 |
| Латунь | Ок. 0,4 |
| Размер | 80 mm x 105 mm x 40 mm |
| Алюминий | Ок. 0,3 |
| Материал | Пластик, PPE |
| Тип защиты | IP65 1) |
| Гистерезис | 1 % ... 15 % |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Прямоугольный |
| Остаточный ток | ≤ 0,5 mA |
| Функция выхода | Нормально закрытый или нормально открытый |
| Постоянный ток Ia | ≤ 250 mA |
| Потребление тока | ≤ 15 mA 2) |
| Нержавеющая сталь | Ок. 0,7 |
| Исполнение монтажа | С выступающей частью |
| Падение напряжения | ≤ 2,5 V 1) |
| Конструкция корпуса | Стандарт |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 36 V DC |
| Частота переключения | 100 Hz |
| Поперечное сечение жил | ≤ 2,5 mm² |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Расстояние срабатывания Sn | 60 mm |
| Электрическое подсоединение | Кабельный ввод с резьбой M20 |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +80 °C |
| Материал, активная поверхность | Пластик, PPE |
| Свойства переключения по выбору | Жестко запрограммированный |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 48,6 mm |
| Резьбовое соединение кабелей в клеммной коробке | M20 1,5 |
