Каталог·Фотоэлектрические датчики·ZLM1-B1612E43 Датчик контроля зон накопительных конвейеров, PNP

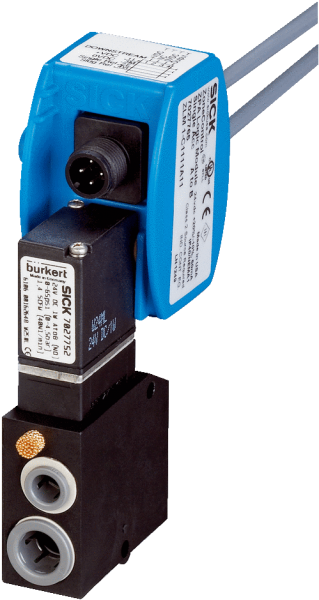

7028843 — ZLM1-B1612E43 Датчик контроля зон накопительных конвейеров

ZLM1-B1612E43
SICK
Заказной №7028843
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    ПускательПневматический, клапан имеется
    Максимальное количество датчиков

    Ок. 30 1)

    Ок. 50 2)

    Логический принцип работыПодача отдельных единиц
    Тип отводаРазгрузка отдельных единиц, Пакетная разгрузка
    Размеры (Ш x В x Г)31 mm x 105 mm x 74 mm
    НастройкаОтсутствует
    Специальные случаи примененияКонтроль зон на накопительных конвейерах
    • 1) Питание в конце последовательного соединения.
    • 2) Питание в середине последовательного соединения.
  • Механика/электроника
    Напряжение питания≥ 21,6 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока< 60 mA 3)
    Переключающий выходPNP
    Сигнальное напряжение PNP HIGH/LOWОк. UV — 0,5 В/0 В
    Выходной ток Iмакс.≤ 100 mA
    Тип подключенияКабель с розеткой, M12, 4-конт., 1,1 m 4)
    Тип подключения для последовательного соединенияКабель с разъемом M12, 4-конт.
    Материал кабеляPVC
    Схемы защиты

    A 5)

    C 6)

    D 7)

    Класс защитыIII
    Материал корпусаПластик, ABS
    Тип защитыIP40
    Диапазон температур при работе–10 °C ... +55 °C
    Диапазон температур при хранении–25 °C ... +75 °C
    Среда для магнитного клапанаСжатый воздух или нейтральный газ, отфильтровано, без масла или с маслом
    Конструкция магнитного клапана3/2-ходовой клапан 8)
    Принцип действия магнитного клапанаAir to Brake (NO)
    Тип подключения магнитного клапанаСжатый воздух, диаметр 2 x 8 мм, Рабочая линия диаметром 4 мм
    Параметры катушки24 V DC 1 W
    Расход воздухаОк. 20 Nl/min 9)
    Производительность удаления воздухаОк. 130 Nl/min
    Диапазон рабочего давления2 bar ... 8 bar 10)
    • 1) Предельные значения, устройство можно подключать только к низковольтному напряжению.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки и при обесточенном клапане.
    • 4) Запрещается деформировать кабель ниже 0 °C.
    • 5) А = подключения UV с защитой от переполюсовки.
    • 6) C = подавление импульсных помех.
    • 7) D = выходы с защитой от короткого замыкания.
    • 8) Другие типы клапанов по запросу.
    • 9) P - A.
    • 10) В комбинации с цилиндрами с малым объемом воздуха рекомендуется провести тестирование.
  • Пневматика
    Параметры катушки24 V DC 1 W
    Среда для магнитного клапанаСжатый воздух или нейтральный газ, отфильтровано, без масла или с маслом
    Конструкция магнитного клапана3/2-ходовой клапан 1)
    Тип подключения магнитного клапанаСжатый воздух, диаметр 2 x 8 мм, Рабочая линия диаметром 4 мм
    Расход воздухаОк. 20 Nl/min 2)
    Производительность удаления воздухаОк. 130 Nl/min
    Диапазон рабочего давления2 bar ... 8 bar 3)
    • 1) Другие типы клапанов по запросу.
    • 2) P - A.
    • 3) В комбинации с цилиндрами с малым объемом воздуха рекомендуется провести тестирование.
  • Классификации
    ECl@ss 5.027270902
    ECl@ss 5.1.427270902
    ECl@ss 6.027270902
    ECl@ss 6.227270902
    ECl@ss 7.027270902
    ECl@ss 8.027270902
    ECl@ss 8.127270902
    ECl@ss 9.027270902
    ETIM 5.0EC002717
    ETIM 6.0EC002717
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Connection diagram cd-263 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002717
ECl@ss27270902
UNSPSC39121528
Размер31 mm x 105 mm x 74 mm
МатериалПластик, ABS
НастройкаОтсутствует
ПускательПневматический, клапан имеется
Тип защитыIP40
Тип отводаРазгрузка отдельных единиц, Пакетная разгрузка
Схемы защитыA 5)C 6)D 7)
Расход воздухаОк. 20 Nl/min 2)
Материал кабеляPVC
Потребление тока< 60 mA 3)
Степень защиты (IP)III
Параметры катушки24 V DC 1 W
Выходной ток Iмакс.≤ 100 mA
Переключающий выходPNP
Напряжение питания, В≥ 21,6 V DC 1)
Остаточная пульсация< 5 Vss 2)
Логический принцип работыПодача отдельных единиц
Диапазон рабочего давления2 bar ... 8 bar 3)
Среда для магнитного клапанаСжатый воздух или нейтральный газ, отфильтровано, без масла или с маслом
Электрическое подсоединениеКабель с розеткой, M12, 4-конт., 1,1 m 4)
Сигнальное напряжение PNP HIGH/LOWОк. UV — 0,5 В/0 В
Специальные случаи примененияКонтроль зон на накопительных конвейерах
Диапазон температур при работе–10 °C ... +55 °C
Конструкция магнитного клапана3/2-ходовой клапан 1)
Диапазон температур при хранении–25 °C ... +75 °C
Максимальное количество датчиковОк. 30 1)Ок. 50 2)
Тип подключения магнитного клапанаСжатый воздух, диаметр 2 x 8 мм, Рабочая линия диаметром 4 мм
Принцип действия магнитного клапанаAir to Brake (NO)
Производительность удаления воздухаОк. 130 Nl/min
Тип подключения для последовательного соединенияКабель с разъемом M12, 4-конт.
