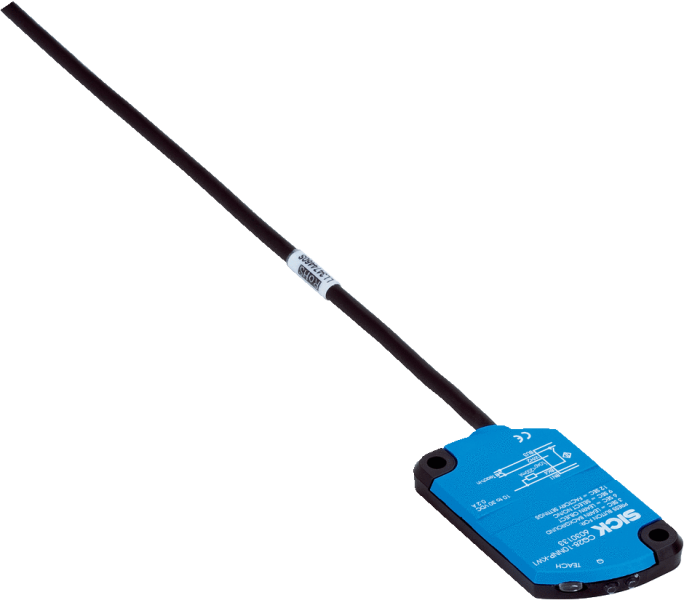

6068324 — CQ28-10NPP-KPDS12 Датчик приближения прямоугольный Sn 1–10 мм

Показать всё Скрыть всё

• Характеристики

  Тип корпуса	Прямоугольный
  Размеры (Ш x В x Г)	28 mm x 46 mm x 5,5 mm
  Расстояние срабатывания Sn	1 mm ... 10 mm
  Расстояние срабатывания обеспечено Sa	7,2 mm
  Монтаж	С выступающей частью
  Частота переключения	Ок. 10 Hz
  Тип подключения	Кабель с разъемом M8, 4-конт., 0,7 m 1)
  Переключающий выход	PNP
  Функция выхода	Нормально закрытый или нормально открытый
  Электрическое исполнение	Пост. ток, 4-проводный
  Настройка	Кнопка настройки (Чувствительность) Кабель (Чувствительность)
  Тип защиты	IP68 2)

  • 1) Запрещается деформировать кабель ниже 0 °C.
  • 2) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC
  Остаточная пульсация	≤ 10 %
  Падение напряжения	≤ 2,5 V DC 1)
  Потребление тока	≤ 12 mA 2)
  Задержка готовности	≤ 300 ms
  Воспроизводимость	≤ 5 % 3) 4)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2 5)
  Постоянный ток Ia	≤ 200 mA
  Материал кабеля	PVC
  Поперечное сечение кабеля	0,14 mm²
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  Диапазон температур при работе	–20 °C ... +85 °C
  Диапазон температур при хранении	–40 °C ... +85 °C
  Материал корпуса	Пластик, PBT
  Материал, активная поверхность	Пластик

  • 1) При Ia max.
  • 2) Без нагрузки.
  • 3) От Sr.
  • 4) Ub и Ta постоянны.
  • 5) В случаях с критичной электромагнитной совместимостью по проводам может оказываться возмущающее воздействие в частотном диапазоне осциллятора. Это может привести к изменениям выходного сигнала. (см. руководство по эксплуатации).

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Металл	1
  Вода	1
  PVC	Ок. 0,4
  Масло	Ок. 0,25
  Стекло	0,6
  Керамика	0,5
  Спирт	0,7
  Деревообрабатывающая промышленность	0,2 ... 0,7

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	27,6 mm
  B	27,6 mm

• Классификации

  ECl@ss 5.0	27270102
  ECl@ss 5.1.4	27270102
  ECl@ss 6.0	27270102
  ECl@ss 6.2	27270102
  ECl@ss 7.0	27270102
  ECl@ss 8.0	27270102
  ECl@ss 8.1	27270102
  ECl@ss 9.0	27270102
  ETIM 5.0	EC002715
  ETIM 6.0	EC002715
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Указания по установке Схема соединений cd-023 Характеристика Схема соединений Габаритный чертеж CQ28, кабель Вид: Галерея Список Показать всё Скрыть всё
