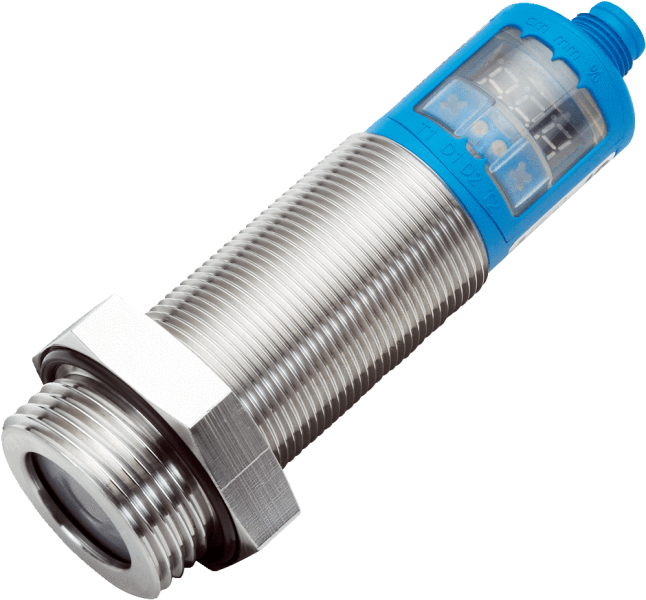

6066586 — UP56-2141B2 Датчик уровня жидкостей и сыпучих материалов

Показать всё Скрыть всё

• Характеристики

  Среда	Жидкости, Сыпучие материалы
  Способ измерения	Предельное значение, непрерывно
  Область сканирования в емкости	350 mm ... 3.400 mm
  Область сканирования в погружной трубе	350 mm ... 8.000 mm 1)
  Рабочее давление	0 bar ... 6 bar, Избыточное давление
  Рабочая температура	–25 °C ... +70 °C

  • 1) При 6 бар отн.

• Производительность

  Точность измерительного элемента	≤ 2 % 1)
  Воспроизводимость	± 0,15 % 1)
  Разрешение	≤ 0,18 mm
  Оценка	≤ 240 ms 2)

  • 1) От конечного значения.
  • 2) Время восстановления 32–180 мс согласно EMV EN 60947-5-7.

• Электрика

  Напряжение питания	9 V DC ... 30 V DC 1)
  Остаточная пульсация	± 10 %
  Потребление тока	≤ 80 mA 2)
  Тип подключения	Круглый штекерный соединитель M12 x 1, 5-контактный
  Выходной сигнал	2 x PNP
  Гистерезис	50 mm
  Сигнальное напряжение HIGH	Uv –3 V
  Задержка готовности	≤ 300 ms
  Тип защиты	IP67
  Ультразвуковая частота	120 kHz
  УЗ-преобразователь	Покрытие из PTFE, FFKM

  • 1) С защитой от перемены полярности.
  • 2) При 24 ВDC без выходной нагрузки.

• Механика

  Технические подключения	2'' NPT
  Материал корпуса	Нержавеющая сталь 1.4571, Нержавеющая сталь 1.4571
  Вес	1.200 g

• Данные окружающей среды

  Диапазон температур при работе	–25 °C ... +70 °C 1)
  Диапазон температур при хранении	–40 °C ... +85 °C

  • 1) С температурной компенсацией при температуре от –25 °C до +50 °C, отключаемая.

• Классификации

  ECl@ss 5.0	27200506
  ECl@ss 5.1.4	27200506
  ECl@ss 6.0	27200506
  ECl@ss 6.2	27200506
  ECl@ss 7.0	27200506
  ECl@ss 8.0	27200506
  ECl@ss 8.1	27200506
  ECl@ss 9.0	27200506
  ETIM 5.0	EC002654
  ETIM 6.0	EC002654
  UNSPSC 16.0901	41111950

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж UP56-214 Схема соединений 2 транзисторных дискретных выхода Тип подключения Разъем M12, 5-конт. Дальность сканирования Зона распознавания UP56-2141_8 Вид: Галерея Список Показать всё Скрыть всё
