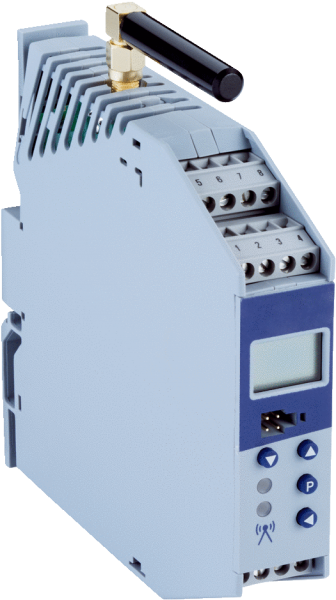

Габаритный чертеж Показать всё Скрыть всёХарактеристики
| ECl@ss | 19179090 |
|---|---|
| RS-232 | ✔ |
| RS-485 | ✔ |
| UNSPSC | 43222605 |
| Цвет | Серый |
| CAN-шина | ✔ (2) |
| Вес, кг | 180 g |
| Датчик | Датчик ускорения, Магнитометр, Термометр |
| Обогрев | – |
| Функция | Вывод данных |
| Материал | Полиамид (UL 94 V-2) |
| Крепление | В транспортном средстве или в шкафу управления (DIN-рейка 35 мм × 7,5 мм согласно EN 60715) |
| Тип защиты | IP20 (по DIN EN 60529) |
| Калибровка | Через программное приложение |
| Назначение | Сельско- и лесохозяйственные машиныСтроительные и горные машиныСпециальные и коммунальные транспортные средстваАвтоматизация аэропортовАвтоматизация портовКрановое производство |
| Мощность, Вт | 0,78 W |
| Выходной ток | 1 A (1 A ... 2 A), через DOUT |
| Связь данных | Связь данных FLAT, EU 27 +2 (пакет 2) Бельгия, Великобритания, Чешская Республика, Дания, Эстония, Финляндия, Франция, Германия, Греция, Венгрия, Ирландия, Италия, Латвия, Литва, Люксембург, Мальта, Нидерланды, Норвегия, Польша, Португалия, Румыния, Словакия, Испания, Швеция, Швейцария, Кипр |
| Время задержки | ≤ 1 s, Горячий запуск≤ 3 s, «Теплый» запуск≤ 32 s, Холодный запуск |
| Ударопрочность | Нет |
| Размеры корпуса | 118 mm x 23 mm x 115 mm |
| Внутренняя память | 32 Мбайт, 256 Кбайт SRAM |
| Комплект поставки | TDC-M100 с сотовой связью (EU 27+2 неограниченный поток данных) включая конфигурационное программное обеспечение для TDC и руководство по эксплуатации |
| Сеть сотовой связи | GSM, четырехдиапазонный GPRS |
| Интерфейс / Протокол | J1939, CANOpen |
| Категория продукции | Шлюзовые и облачные решения |
| Переключающие входы | ✔ (6) |
| Внутренний компьютер | 180 МГц ARM Cortex-M4 |
| Напряжение питания, В | 12 V DC (8 V DC ... 35 V DC) |
| Оптическая индикация | 2, Светодиод, Индикаторы состояния1, Дисплей, Индикаторы состояния |
| Переключающие выходы | ✔ (6) |
| Скорость передачи данных | 1 Mbit/s, регулируется |
| Электрическое подключение | Винтовые зажимы до 2,5 мм² |
| Рабочий диапазон температур | –20 °C ... +55 °C |
| Количество внутренних портов | 6 x Входы и выходы (конфигурируемые для тока или напряжения, AIN (Advanced Intelligent Network / развитая интеллектуальная сеть), DI (цифровой вход) или DO (цифровой выход))6 x DIN (конфигурируемые для тока или напряжения, AIN, DI)1 x RS-232 (DIAG)1 x RS-4852 x CAN-шина |
| Электромагнитная совместимость | EN 301489-17 V2.2.1 (2012)EN 301489-3 V1.6.1 (2013)EN 301489-7 V1.3.1 (2015)EN 301489-1 V1.9.2 (2011)EN 301489-1 V2.1.1 (2017)EN 301489-52 V1.1.0 (2016)EN 61000-6-2 (2005)EN 61000-6-3 (2007) + A1 (2011) |
| Диапазон температур при хранении | –30 °C ... +75 °C |
| Требования к диапазону измерения | Аналоговый (напряжение): 0 В ... 30 ВЦифровой (распознавание 1/0) 0 В ... 30 ВИмпульс: 10 Гц–20 кГцСила тока: 0 мА ... 32 мА |
| Выход предупредительного сигнала | Удаленное уведомление |
| Разрешение на эксплуатацию радиооборудования | EN 301511 V12.5.1 (2017) |
| Переключающие входы✔ (6)ФункцияВывод данныхЭлектрическое подключениеВинтовые зажимы до 2,5 мм² | Переключающие входы |
| Переключающие выходы✔ (6)ФункцияВывод данныхЭлектрическое подключениеВинтовые зажимы до 2,5 мм² | Переключающие выходы |
| RS-232 (DIAG)✔ФункцияДиагностика загрузки прибора и прошивкиСкорость передачи данных115.200 bit/sЭлектрическое подключениеВинтовые зажимы до 2,5 мм² | RS-232 (DIAG) |
| CAN-шина✔ (2)ФункцияВывод данныхСкорость передачи данных1 Mbit/s, регулируетсяПротоколJ1939, CANOpenЭлектрическое подключениеВинтовые зажимы до 2,5 мм² | CAN-шина |
| RS-485✔ФункцияВывод данныхСкорость передачи данных921.600 bit/s, регулируетсяПротоколПоследовательный, MODBUS RTUЭлектрическое подключениеВинтовые зажимы до 2,5 мм² | RS-485 |
