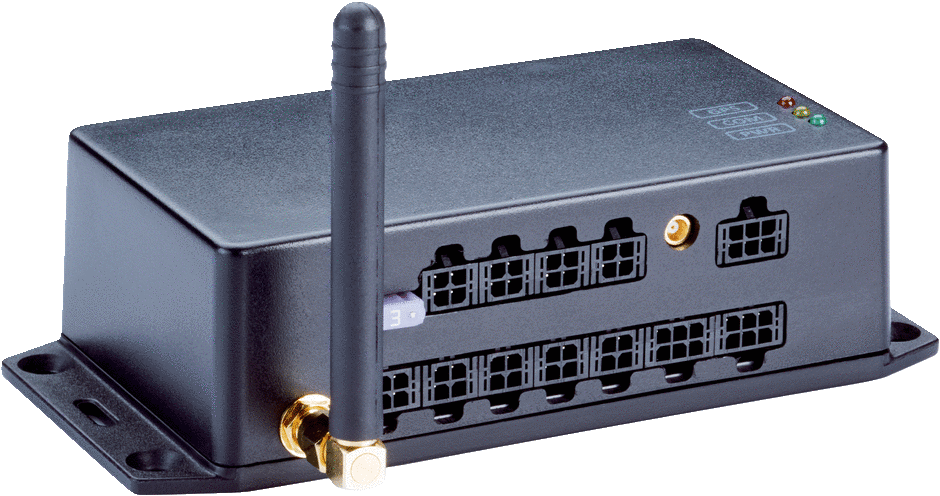

6064657 — TDC-B200 Шлюз телематики GSM/GPRS с GPS

Показать всё Скрыть всё

• Характеристики

  Область применения	Сельско- и лесохозяйственные машины Строительные и горные машины Специальные и коммунальные транспортные средства Автоматизация аэропортов Автоматизация портов Крановое производство
  Обогрев	–
  Внутренний компьютер	180 МГц ARM Cortex-M4
  Внутренняя память	32 Мбайт, 256 Кбайт SRAM
  Калибровка	Через программное приложение
  Категория продукции	Шлюзовые и облачные решения
  GPS	✔
  Датчик	Датчик ускорения, Магнитометр, Термометр
  Выход предупредительного сигнала	Удаленное уведомление
  Сеть сотовой связи	GSM, четырехдиапазонный GPRS

• Производительность

  Связь данных

  Связь данных FLAT, EU 27 +2 (пакет 2) Бельгия, Великобритания, Чешская Республика, Дания, Эстония, Финляндия, Франция, Германия, Греция, Венгрия, Ирландия, Италия, Латвия, Литва, Люксембург, Мальта, Нидерланды, Норвегия, Польша, Португалия, Румыния, Словакия, Испания, Швеция, Швейцария, Кипр

• Интерфейсы

  Время задержки	≤ 1 s, Горячий запуск ≤ 3 s, «Теплый» запуск ≤ 32 s, Холодный запуск
  Количество внутренних портов	8 x IN 1) 12 x OUT 2) 1 x RS-232 (DIAG) 1 x RS-485 1 x UART 2 x CAN-шина 1 x RS-232 1 x FULL RS-232
  Оптическая индикация	3, Светодиод, Индикаторы состояния
  Переключающие входы ✔ (8) Функция Вывод данных Электрическое подключение Micro-Fit (4 или 6-контактный)
  Переключающие выходы ✔ (12) Функция Вывод данных Электрическое подключение Micro-Fit (4 или 6-контактный)
  RS-232 (DIAG) ✔ Функция Диагностика загрузки прибора и прошивки Скорость передачи данных 115.200 bit/s Электрическое подключение Micro-Fit (4 или 6-контактный)
  RS-232 ✔ Электрическое подключение Micro-Fit (4 или 6-контактный)
  FULL RS-232 ✔ Скорость передачи данных (≤ 250 kbit/s), регулируется Электрическое подключение Micro-Fit (4 или 6-контактный)
  RS-485 ✔ Функция Вывод данных Скорость передачи данных 921.600 bit/s, регулируется Протокол Последовательный, MODBUS RTU Электрическое подключение Micro-Fit (4 или 6-контактный)
  UART ✔ Функция Последовательный обмен данными с 3,3 В ступенями TTL или USB 2.0 (конфигурируемый) Скорость передачи данных 921.600 bit/s, регулируется Электрическое подключение Micro-Fit (4 или 6-контактный)
  CAN-шина ✔ (2) Функция Вывод данных Скорость передачи данных 1 Mbit/s, регулируется Протокол J1939, CANOpen Электрическое подключение Micro-Fit (4 или 6-контактный)

  • 1) 2 x ток AIN ( 4...20 мА) и 6 x (DIN / напряжение AIN).
  • 2) 8 x DOUT (PWR-OUT) и 2 x PWR-OUT 5 V и 2 x OUT 5 V, низкий ток (100 мА).

• Механика/электроника

  Напряжение питания	12 V DC (8 V DC ... 35 V DC)
  Выходной ток	1 A (1 A ... 2 A), через DOUT
  Размеры корпуса (Ш x Г x В)	145 mm x 67 mm x 37 mm
  Вес	185 g
  Крепление	В транспортном средстве или в шкафу управления
  Требования к диапазону измерения	Аналоговый (напряжение): 0 В ... 30 В Цифровой (распознавание 1/0) 0 В ... 30 В Импульс: 10 Гц–20 кГц Сила тока: 0 мА ... 32 мА
  Цвет корпуса	Черный
  Материал корпуса	PBT (UL 94 V-0)
  Тип защиты	IP20 (по DIN EN 60529)
  Потребляемая мощность	1,32 W

• Данные окружающей среды

  Рабочий диапазон температур	–20 °C ... +55 °C
  Диапазон температур при хранении	–30 °C ... +75 °C
  Электромагнитная совместимость (ЭМС)	EN 301489-17 V2.2.1 (2012) EN 301489-3 V1.6.1 (2013) EN 301489-7 V1.3.1 (2015) EN 301489-1 V1.9.2 (2011) EN 301489-1 V2.1.1 (2017) EN 301489-52 V1.1.0 (2016) EN 61000-6-2 (2005) EN 61000-6-3 (2007) + A1 (2011)
  Разрешение на эксплуатацию радиооборудования	EN 301511 V12.5.1 (2017)
  Ударопрочность	Нет

• Общие указания

  Комплект поставки

  TDC-B200 с GPS и сотовой связью (EU 27+2 неограниченный поток данных) включая конфигурационное программное обеспечение для TDC, соединительные кабели и руководство по эксплуатации

• Классификации

  ECl@ss 6.0	19179090
  ECl@ss 6.2	19179090
  ECl@ss 7.0	19179090
  ECl@ss 8.0	19179090
  ECl@ss 8.1	19179090
  ECl@ss 9.0	19179090
  UNSPSC 16.0901	43222605
