Каталог·Датчики расстояния·OD5000-C150W40 Датчик расстояния лазерный 110–190 мм, точность 0,2 µm

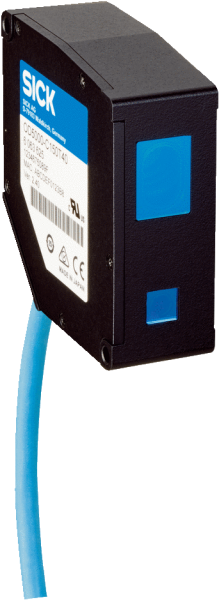

6063626 — OD5000-C150W40 Датчик расстояния лазерный 110–190 мм

OD5000-C150W40
SICK
Заказной №6063626
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Диапазон измерения110 mm ... 190 mm
    Объект измеренияЕстественные объекты
    Точность воспроизведения0,2 µm 1) 2)
    Линейность

    Диффузн. ± 12 µm 1)

    Зеркальное отражение не поддерживается

    Оценка≥ 12,5 µs 3) 4)
    Частота измерения≤ 80 kHz 5)
    Источник светаЛазер, красный
    Класс лазера1 (IEC 60825-1:2014, EN 60825-1:2014) 6)
    Тип. размер светового пятна (расстояние)120 µm x 4.000 µm
    • 1) Измерение на 60 % отражения (керамика, белая).
    • 2) Настройка среднего значения: 65536, медиана: 31, время срабатывания: 50 мкс, постоянные общие условия.
    • 3) При 12,5 мкс измерение возможно только в части диапазона.
    • 4) В зависимости от настроенного усреднения или чувствительности.
    • 5) При 80 кГц измерение возможно только в части диапазона.
    • 6) Видимый, длина волны: 655 нм, макс. мощность: 0,39 мВт.
  • Интерфейсы
    Ethernet✔ , TCP, UDP/IP
    PROFIBUS DP✔
    Тип интеграции в шинуОпционально через внешний блок оценки данных AOD1 и шлюз WI180C-PB
    Цифровые входыIn1Может использоваться для отключения лазера, для внешнего обучения или может быть деактивирован
    Аналоговый выход1 x 4 mA ... 20 mA (≤ 300 Ω) 1)
    Переключающий выход

    1 x PNP/NPN 1)

    2 x PNP/NPN 1)

    3 x PNP/NPN 1)

    • 1) Опционально через блок оценки результатов AOD1.
  • Механика/электроника
    Напряжение питания UVПост. ток 12 V ... 24 V, ± 10 %, включая остаточную пульсацию
    Потребляемая мощностьПри 24 В (180 mA)
    Время на разогрев< 10 min
    Материал корпусаАлюминиевое литье
    Материал переднего окнаАкриловое стекло (ПММА)
    Тип подключенияКабель с разъемом, M12, 8-контактный, A-кодированный, 50 cm
    ИндикацияСветодиоды состояния
    Вес280 g
    Габариты78 mm x 75 mm x 29 mm
    Тип защитыIP67
    Класс защитыIII (EN 50178)
  • Данные окружающей среды
    Рабочий диапазон температур–10 °C ... +50 °C, Рабочая температура UВ = 24 В
    Диапазон температур при хранении–20 °C ... +60 °C
    Относительная влажность воздуха (без образования конденсата)35 % ... 85 %
    Температурный дрейф

    ± 0,01 % FS/K при –10 °C ... +40 °C (FS = Full Scale = диапазон измерения датчика)

    ± 0,03 % FS/K при +40 °C ... +50 °C (FS = Full Scale = диапазон измерения датчика)

    Тип. невосприимчивость к постороннему свету

    Искусственное освещение: ≤ 3.000 lx 1)

    Солнечный свет: ≤ 10.000 lx

    ВиброустойчивостьEN 60068-2-6, EN 60068-2-64
    УдаропрочностьEN 60068-2-27
    • 1) При постоянном перемещении объекта в диапазоне измерения.
  • Классификации
    ECl@ss 5.027270801
    ECl@ss 5.1.427270801
    ECl@ss 6.027270801
    ECl@ss 6.227270801
    ECl@ss 7.027270801
    ECl@ss 8.027270801
    ECl@ss 8.127270801
    ECl@ss 9.027270801
    ETIM 5.0EC001825
    ETIM 6.0EC001825
    UNSPSC 16.090141111613
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж OD5000-C150x40 Линейность OD5000-C150W40 (диффузное отражение) Схема соединений Схема контактов Схема контактов Схема контактов Схема контактов Y-образный распределитель Размер светового пятна Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001825
ECl@ss27270801
UNSPSC41111613
Ethernet✔ , TCP, UDP/IP
PROFIBUS DP✔
Вес, кг280 g
Оценка≥ 12,5 µs 3) 4)
Размер78 mm x 75 mm x 29 mm
МатериалАлюминиевое литье
ИндикацияСветодиоды состояния
Тип защитыIP67
ЛинейностьДиффузн. ± 12 µm 1)Зеркальное отражение не поддерживается
Мощность, ВтПри 24 В (180 mA)
Класс лазера1 (IEC 60825-1:2014, EN 60825-1:2014) 6)
Ethernet✔ , TCP, UDP/IPEthernet
Источник светаЛазер, красный
Цифровые входыIn1Может использоваться для отключения лазера, для внешнего обучения или может быть деактивирован
УдаропрочностьEN 60068-2-27
Аналоговый выход1 x 4 mA ... 20 mA (≤ 300 Ω) 1)
Объект измеренияЕстественные объекты
Время на разогрев< 10 min
Степень защиты (IP)III (EN 50178)
Частота измерения≤ 80 kHz 5)
ВиброустойчивостьEN 60068-2-6, EN 60068-2-64
Диапазон измерения110 mm ... 190 mm
Переключающий выход1 x PNP/NPN 1)2 x PNP/NPN 1)3 x PNP/NPN 1)
Температурный дрейф± 0,01 % FS/K при –10 °C ... +40 °C (FS = Full Scale = диапазон измерения датчика)± 0,03 % FS/K при +40 °C ... +50 °C (FS = Full Scale = диапазон измерения датчика)
Напряжение питания UVПост. ток 12 V ... 24 V, ± 10 %, включая остаточную пульсацию
Тип интеграции в шинуОпционально через внешний блок оценки данных AOD1 и шлюз WI180C-PB
6) Видимый, длина волны655 нм, макс. мощность: 0,39 мВт.
Материал переднего окнаАкриловое стекло (ПММА)
Точность воспроизведения0,2 µm 1) 2)
Тип. размер светового пятна120 µm x 4.000 µm
Рабочий диапазон температур–10 °C ... +50 °C, Рабочая температура UВ = 24 В
Электрическое подсоединениеКабель с разъемом, M12, 8-контактный, A-кодированный, 50 cm
2) Настройка среднего значения65536, медиана: 31, время срабатывания: 50 мкс, постоянные общие условия.
Относительная влажность воздуха35 % ... 85 %
Диапазон температур при хранении–20 °C ... +60 °C
Аналоговый выход1 x 4 mA ... 20 mA (≤ 300 Ω) 1)Аналоговый выход
Тип. невосприимчивость к постороннему светуИскусственное освещение: ≤ 3.000 lx 1)Солнечный свет: ≤ 10.000 lx
PROFIBUS DP✔Тип интеграции в шинуОпционально через внешний блок оценки данных AOD1 и шлюз WI180C-PBPROFIBUS DP
