Каталог·Фотоэлектрические датчики·GLL170T-B432 Оптоволоконный фотоэлектрический датчик, до 400 мм

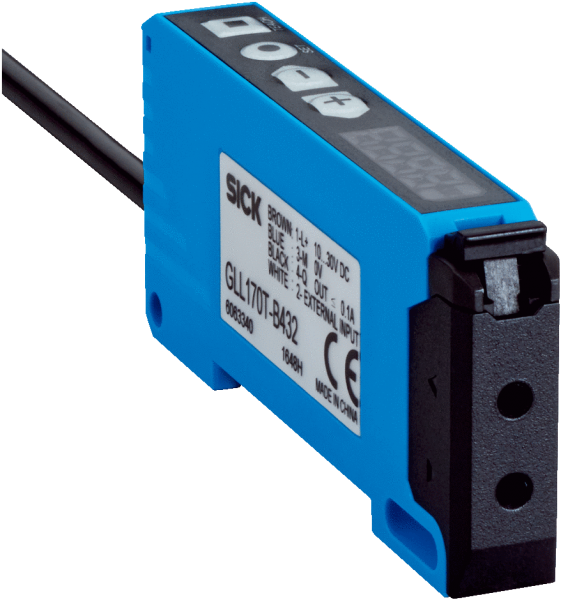

6063340 — GLL170T-B432 Оптоволоконный фотоэлектрический датчик

GLL170T-B432
SICK
Заказной №6063340
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Тип устройстваАвтономный режим работы
    Принцип датчика/ обнаруженияОптоволоконный фотоэлектрический датчик
    Размеры (Ш x В x Г)10 mm x 31,7 mm x 72,5 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.

    0 mm ... 400 mm, Система отражения от объекта 1) 2)

    0 mm ... 1.320 mm, Система на пересечение луча 3)

    Расстояние срабатывания

    0 mm ... 350 mm, Система отражения от объекта 1) 2)

    0 mm ... 1.100 mm, Система на пересечение луча 3)

    Вид излученияВидимый красный свет
    Источник светаСветодиод 4)
    Длина волны632 nm
    Настройка

    Кнопка настройки

    Кабель

    UFnext - Кнопки «плюс» и «минус»

    Тип времени

    Задержка включения

    Задержка выключения

    Односигнальное

    Без задержки времени

    Время задержкиПрограммируемый, 0 ms, 9.999 ms
    ИндикацияДисплей
    ДисплейСветодиоды состояния, 4-значный цифровой дисплей, выбор индикации между процентным значением, абсолютным цифровым значением и шкальным индикатором / отображением параметров
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) LL3-DK06.
    • 3) LL3-TB02.
    • 4) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 10 % 2)
    Потребление тока≤ 40 mA 3)
    Переключающий выходPNP, NPN, выбирается через меню
    Количество переключающих выходов1
    Тип переключенияСВЕТЛО/ТЕМНО
    Тип переключения по выборуВыбирается через меню
    Выходной ток Iмакс.≤ 100 mA
    Оценка

    ≤ 250 µs 4)

    ≤ 50 µs, выбирается через меню 4)

    Частота переключения

    2 kHz

    10 kHz

    ВходКалибровочный ввод
    Тип подключенияКабель, 4-жильный, 2 m 5)
    Материал кабеляPVC
    Сечение провода0,2 mm²
    Диаметр провода3,8 mm
    Схемы защиты

    A 6)

    B 7)

    C 8)

    D 9)

    Класс защитыIII
    Вес66 g
    Материал корпусаПластик, PC/POM
    Макс. момент затяжки0,5 Nm
    Тип защитыIP66 10)
    Диапазон температур при работе–25 °C ... +55 °C
    Диапазон температур при хранении–40 °C ... +70 °C
    № файла ULNRKH2.E300503 & NRKH8.E300503
    • 1) Предельные значения.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) Запрещается деформировать кабель ниже 0 °C.
    • 6) А = подключения UV с защитой от переполюсовки.
    • 7) B = входы и выходы с защитой от инверсии полярности.
    • 8) C = подавление импульсных помех.
    • 9) D = выходы с защитой от короткого замыкания.
    • 10) При правильно вставленных оптоволоконных кабелях LL3.
  • Классификации
    ECl@ss 5.027270905
    ECl@ss 5.1.427270905
    ECl@ss 6.027270905
    ECl@ss 6.227270905
    ECl@ss 7.027270905
    ECl@ss 8.027270905
    ECl@ss 8.127270905
    ECl@ss 9.027270905
    ETIM 5.0EC002651
    ETIM 6.0EC002651
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Опции настройки GLL170T Схема соединений cd-093 Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002651
ECl@ss27270905
UNSPSC39121528
ВходКалибровочный ввод
Вес, кг66 g
Оценка≤ 250 µs 4)≤ 50 µs, выбирается через меню 4)
Размер10 mm x 31,7 mm x 72,5 mm
ДисплейСветодиоды состояния, 4-значный цифровой дисплей, выбор индикации между процентным значением, абсолютным цифровым значением и шкальным индикатором / отображением параметров
МатериалПластик, PC/POM
№ файла ULNRKH2.E300503 & NRKH8.E300503
ИндикацияДисплей
НастройкаКнопка настройкиКабельUFnext - Кнопки «плюс» и «минус»
Тип защитыIP66 10)
Длина волны632 nm
Тип времениЗадержка включенияЗадержка выключенияОдносигнальноеБез задержки времени
Схемы защитыA 6)B 7)C 8)D 9)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Время задержкиПрограммируемый, 0 ms, 9.999 ms
Источник светаСветодиод 4)
Тип устройстваАвтономный режим работы
Диаметр провода3,8 mm
Материал кабеляPVC
Сечение провода0,2 mm²
Потребление тока≤ 40 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)III
Выходной ток Iмакс.≤ 100 mA
Макс. момент затяжки0,5 Nm
Переключающий выходPNP, NPN, выбирается через меню
4) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 10 % 2)
Частота переключения2 kHz10 kHz
Дистанция работы, макс.0 mm ... 400 mm, Система отражения от объекта 1) 2)0 mm ... 1.320 mm, Система на пересечение луча 3)
Расстояние срабатывания0 mm ... 350 mm, Система отражения от объекта 1) 2)0 mm ... 1.100 mm, Система на пересечение луча 3)
Тип переключения по выборуВыбирается через меню
Принцип датчика/ обнаруженияОптоволоконный фотоэлектрический датчик
Электрическое подсоединениеКабель, 4-жильный, 2 m 5)
Диапазон температур при работе–25 °C ... +55 °C
Диапазон температур при хранении–40 °C ... +70 °C
Количество переключающих выходов1
