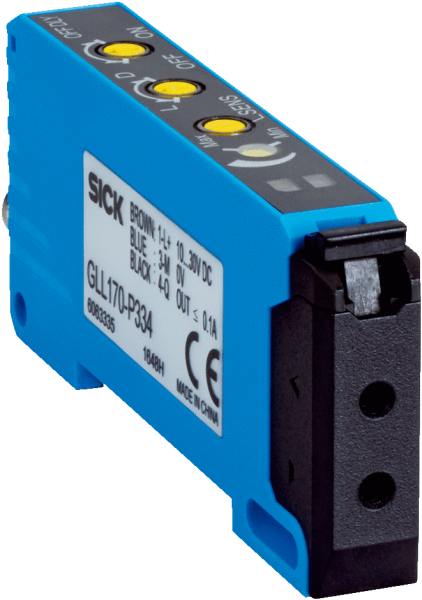

6063338 — GLL170-N334 Оптоволоконный фотоэлектрический датчик

Показать всё Скрыть всё

• Характеристики

  Тип устройства	Автономный режим работы
  Принцип датчика/ обнаружения	Оптоволоконный фотоэлектрический датчик
  Размеры (Ш x В x Г)	10 mm x 31,7 mm x 72,5 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	0 mm ... 190 mm, Система отражения от объекта 1) 2) 0 mm ... 800 mm, Система на пересечение луча 3)
  Расстояние срабатывания	0 mm ... 160 mm, Система отражения от объекта 1) 2) 0 mm ... 700 mm, Система на пересечение луча 3)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод 4)
  Длина волны	632 nm
  Настройка	Потенциометр, 8 оборотов 5)
  Тип времени	Без задержки времени Задержка выключения
  Время задержки	Выбирается через поворотный выключатель, 0 ms, 40 ms
  Индикация	Светодиод
  Дисплей	Светодиоды состояния

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) LL3-DK06.
  • 3) LL3-TB02.
  • 4) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 5) Шкала чувствительности 230°.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 10 % 2)
  Потребление тока	≤ 30 mA 3)
  Переключающий выход	NPN
  Количество переключающих выходов	1
  Тип переключения	СВЕТЛО/ТЕМНО
  Тип переключения по выбору	Выбирается через поворотный выключатель
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 250 µs 4)
  Частота переключения	2 kHz
  Тип подключения	Разъем M8, 4-конт.
  Материал кабеля	PVC
  Сечение провода	0,2 mm²
  Диаметр провода	3,8 mm
  Схемы защиты	A 5) B 6) C 7) D 8)
  Класс защиты	III
  Вес	19 g
  Материал корпуса	Пластик, PC/POM
  Макс. момент затяжки	0,5 Nm
  Тип защиты	IP66 9)
  Диапазон температур при работе	–25 °C ... +55 °C
  Диапазон температур при хранении	–40 °C ... +70 °C
  № файла UL	NRKH2.E300503 & NRKH8.E300503

  • 1) Предельные значения.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) А = подключения UV с защитой от переполюсовки.
  • 6) B = входы и выходы с защитой от инверсии полярности.
  • 7) C = подавление импульсных помех.
  • 8) D = выходы с защитой от короткого замыкания.
  • 9) При правильно вставленных оптоволоконных кабелях LL3.

• Классификации

  ECl@ss 5.0	27270905
  ECl@ss 5.1.4	27270905
  ECl@ss 6.0	27270905
  ECl@ss 6.2	27270905
  ECl@ss 7.0	27270905
  ECl@ss 8.0	27270905
  ECl@ss 8.1	27270905
  ECl@ss 9.0	27270905
  ETIM 5.0	EC002651
  ETIM 6.0	EC002651
  UNSPSC 16.0901	39121528
