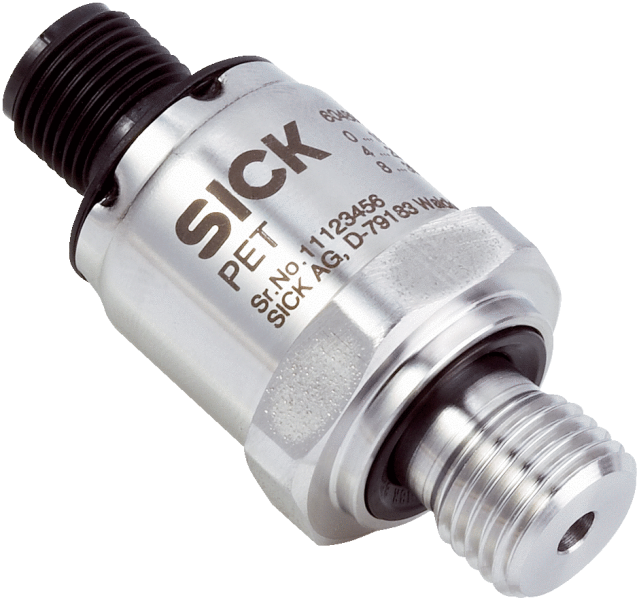

6058795 — PET-1RB250G1NMVLC Датчик давления 0–250 бар

Показать всё Скрыть всё

• Характеристики

  Тип давления:	Относительное давление
  Диапазон измерения	0 bar ... 250 bar
  Рабочая температура	–30 °C ... +100 °C
  Выходной сигнал	0–10 В, 3-проводной
  Единиц на сборную упаковку	25 датчиков РЕТ и 25 угловых разъемов

• Производительность

  Нелинейность	≤ ± 0,6 % интервала (Best Fit Straight Line, BFSL)
  Точность	≤ ± 1,2 % интервала (при комнатной температуре)
  Время переходного процесса	< 2 ms
  Погрешность измерения нулевого сигнала	≤ ± 0,7 % интервала
  Температурная погрешность	≤ ± 1,5 % интервала
  Долговременный дрейф/стабильность за год работы	≤ ± 0,3 % интервала (в год)
  Диапазон номинальных температур	0 °C ... +80 °C
  Эталонные условия	Согласно IEC 61298-1

• Механика/электроника

  Технические подключения	G ¼ A согласно DIN 3852-E
  Уплотнение	NBR
  Материалы, соприкасающиеся со средой	Нержавеющая сталь 316L, Нержавеющая сталь 13-8 PH
  Канальное отверстие	0,6 mm Отверстие, полученное методом электроэрозионной обработки (по запросу)
  Материал корпуса	Нержавеющая сталь 316L, PBT GF30
  Класс защиты	IP65, для угловых штекеров (согласно IEC 60529) 1)
  Тип подключения	Для угловых штекеров стандарта DIN EN 175301-803 A (без ответного штекера)
  Напряжение питания	14 V DC ... 30 V DC 2)
  Максимальная нагрузка RA	= (L+ – 7 В)/0,02 A [Ом] при токовом выходном сигнале
  Максимальное потребление тока	25 mA (Сигнальный ток, макс. 25 мА)
  Время инициализации	15 ms
  Класс защиты	III
  Напряжение развязки	750 V DC
  Защита от перенапряжения	36 V DC
  Устойчивость к короткому замыканию	Выход QA относительно M
  Защита от инверсии полярности	L+ относительно M
  Соответствие требованиям ЕС	2004/108/EC, EN 61326-1 Эмиссия (группа 1, класс B) и помехоустойчивость (промышленный сектор) и Директива о напорном оборудовании 97/23/EС
  Сертификат RoHS	✔
  Срок службы	Минимум 100 млн нагрузочных циклов

  • 1) Указанные степени защиты действительны только в установленном состоянии с кабельными разъемами соответствующей степени защиты.
  • 2) Питание измерительного преобразователя давления должно осуществляться посредством электрического контура с ограничителем энергии согласно разд. 9.3. стандарта UL/EN/IEC 601010-1 или LPS согласно стандарту UL/EN/IEC 60950-1, или Class 2 согласно стандарту UL 1310/UL1585 (NEC или CEC). Источник питания должен подходить для эксплуатации на высоте выше 2000 м, если измерительный преобразователь давления будет использоваться на этой высоте.

• Данные окружающей среды

  Рабочий диапазон температур	–30 °C ... +100 °C
  Температура хранения	–30 °C ... +100 °C
  Устойчивость к сотрясениям	40 g (6 мс) согласно IEC 60068-2-27 (механические удары)
  Устойчивость к вибрации	20 g (20–2000 Гц, 120 мин) согласно IEC 60068-2-6 (вибрации при резонансе)

• Классификации

  ECl@ss 5.0	27200614
  ECl@ss 5.1.4	27200614
  ECl@ss 6.0	27200614
  ECl@ss 6.2	27200614
  ECl@ss 7.0	27200614
  ECl@ss 8.0	27200614
  ECl@ss 8.1	27200614
  ECl@ss 9.0	27200614
  ETIM 5.0	EC002476
  ETIM 6.0	EC002476
  UNSPSC 16.0901	41112410

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Технологическое соединение G ¼ A по DIN 3852-E с разъемом для углового штекера по DIN EN 175301-803 A Тип подключения Разъем для углового штекера по DIN EN 175301-803 A Вид: Галерея Список Показать всё Скрыть всё
