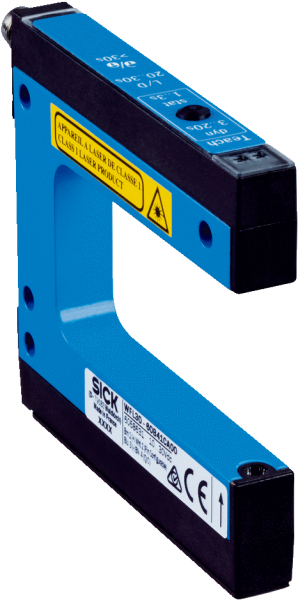

6058631 — WFL30-60B41CA00 Вилочный датчик

Показать всё Скрыть всё

• Характеристики

  Размеры (Ш x В x Г)	10 mm x 68,5 mm x 74 mm
  Принцип действия	Принцип оптического обнаружения
  Форма корпуса (выход света)	Вилочная форма
  Ширина щели	30 mm
  Глубина щели	59 mm
  Минимальный размер детектируемого объекта (MDO)	0,05 mm
  Источник света	Лазер, Видимый красный свет
  Длина волны	670 nm
  Класс лазера	I
  Настройка	Кнопка настройки (Настройка, чувствительность, «СВЕТЛО/ТЕМНО») Кабель (динамическое обучение)
  Метод настройки	1-точечная настройка 2-точечная настройка Динамическое обучение
  Функция выходного сигнала	«СВЕТЛО/ТЕМНО» устанавливается клавишей

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	2,3 ms
  Длина технологических данных	16 Bit
  Структура технологических данных А	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 15 = пустой
  Структура технологических данных В	Бит 0 = дискретный сигнал QL1 Бит 1 = сигнал тревоги качества процесса Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 15 = пустой
  Структура технологических данных С	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 5 = пустой Бит 6 ... 15 = измеряемое значение
  Структура технологических данных D	Бит 0 = дискретный сигнал QL1 Бит 1 = сигнал тревоги качества процесса Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 5 = пустой Бит 6 ... 15 = измеряемое значение

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 10 % 2)
  Потребление тока	40 mA 3)
  Частота переключения	11 kHz 4)
  Оценка	60 µs 5)
  Стабильность времени отклика	± 20 µs
  Неустойчивость	22 µs
  Переключающий выход	PUSH/PULL
  Дискретный выход (напряжение)	Push/Pull: High = UV - < 2 В / Low: ≤ 2 В
  Тип переключения	СВЕТЛО/ТЕМНО
  Выходной ток Iмакс.	100 mA
  Вход, настройка (ET)	Teach: U > 5 V ... < UV Run: U < 4 V
  Время инициализации	40 ms
  Тип подключения	Разъем M8, 4-конт.
  Нечувствительность ко внешним источникам света	Солнечный свет: ≤ 10.000 lx
  Класс защиты	III 6)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP65
  Вес	Ок. 36 g ... 160 g 7)
  Материал корпуса	Алюминий

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Расчетное напряжение постоянного тока 50 В.
  • 7) В зависимости от ширины щели.

• Данные окружающей среды

  Диапазон температур при работе	–20 °C ... +50 °C 1)
  Диапазон температур при хранении	–30 °C ... +80 °C
  Устойчивость к сотрясениям	Согласно EN 60068-2-27

  • 1) Запрещается деформировать кабель ниже 0 °C.

• Классификации

  ECl@ss 5.0	27270909
  ECl@ss 5.1.4	27270909
  ECl@ss 6.0	27270909
  ECl@ss 6.2	27270909
  ECl@ss 7.0	27270909
  ECl@ss 8.0	27270909
  ECl@ss 8.1	27270909
  ECl@ss 9.0	27270909
  ETIM 5.0	EC002720
  ETIM 6.0	EC002720
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Кнопка обучения WFL Варианты настройки Настройка: обучение с помощью кнопки обучения (WFxx-B41Cxx) Схема соединений cd-273 Вид: Галерея Список Показать всё Скрыть всё
