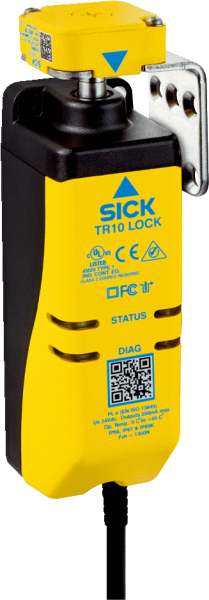

6054762 — TR10-SRU03P Выключатель безопасности с транспондером

Показать всё Скрыть всё

• Характеристики

  Принцип работы датчика	Транспондер
  Количество безопасных выходов	2
  Кодирование	Однозначно закодированный
  Удерживающее усилие Fmax	1.690 N (EN ISO 14119)
  Удерживающее усилие FZh	1.300 N (EN ISO 14119)
  Направления включения	4
  Скорость запуска	≥ 2 mm/s

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	9,1 x 10-10 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Тип конструкции	Тип конструкции 4 (EN ISO 14119)
  Степень кодирования пускателя	Высокая степень кодирования (EN ISO 14119)
  Безопасное состояние в случае возникновения ошибки	Как минимум один полупроводниковый выход безопасности (OSSD) находится в состоянии AUS (ВЫКЛ.).

• Функции

  Каскадное подключение

  ✔

• Интерфейсы

  Тип подключения Кабель Длина кабеля 3 m Материал кабеля ПВХ Длина кабеля подключения ≤ 200 m

• Электрические данные

  Класс защиты	II (IEC 61140)
  Степень загрязнения	3
  Классификация по cULus	Класс 2
  Категория потребления	DC-13 (IEC 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	200 mA (24 V DC)
  Расчетное напряжение на изоляции Ui	75 V
  Максимально допустимое импульсное напряжение Uimp	1.000 V
  Напряжение питания UV	24 V DC (20,4 V DC ... 26,4 V DC)
  Тип выхода	Полупроводниковый выход (OSSD)
  Выходной ток	≤ 200 mA
  Пиковый ток	400 mA, 100 ms 1)
  Потребляемая мощность	2,5 W
  Оценка	100 мс для первого выключателя, 50 мс для каждого следующего выключателя 2)
  Время разблокировки	600 ms
  Время риска	100 ms
  Задержка включения	7 s
  Принцип запирания	Принцип нормально замкнутой цепи

  • 1) При включении, блокировке и разблокировке.
  • 2) Время до выключения выходов.

• Механические данные

  Вес	0,4 kg
  Материал корпуса	ABS
  Материал запирающего пальца	Нержавеющая сталь 304
  Срок службы механических компонентов	5 x 105 циклов срабатывания

• Данные окружающей среды

  Тип защиты	IP66 (IEC 60529) IP67 (IEC 60529) IP69K (IEC 60529)
  Диапазон рабочих температур	0 °C ... +55 °C
  Температура хранения	–25 °C ... +75 °C
  Виброустойчивость	10 Hz ... 55 Hz (IEC 60068-2-6)
  Ударопрочность	30 g, 11 ms (EN 60068-2-27)
  ЭМС	IEC 60947-5-3

• Классификации

  ECl@ss 5.0	27272603
  ECl@ss 5.1.4	27272603
  ECl@ss 6.0	27272603
  ECl@ss 6.2	27272603
  ECl@ss 7.0	27272603
  ECl@ss 8.0	27272603
  ECl@ss 8.1	27272603
  ECl@ss 9.0	27272603
  ETIM 5.0	EC002593
  ETIM 6.0	EC002593
  UNSPSC 16.0901	39122205

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Датчик с кабелем Габаритный чертеж Пускатель и крепежный уголок Схема соединений Последовательное подключение с помощью тройника (без диагностики) Пример схемы подключения Защитное запирающее устройство TR10 Lock с защитным реле UE48-2OS Пример схемы подключения Три последовательно подключенных защитных запирающих устройства TR10 Lock на контроллере безопасности Flexi Classic Вид: Галерея Список Показать всё Скрыть всё
