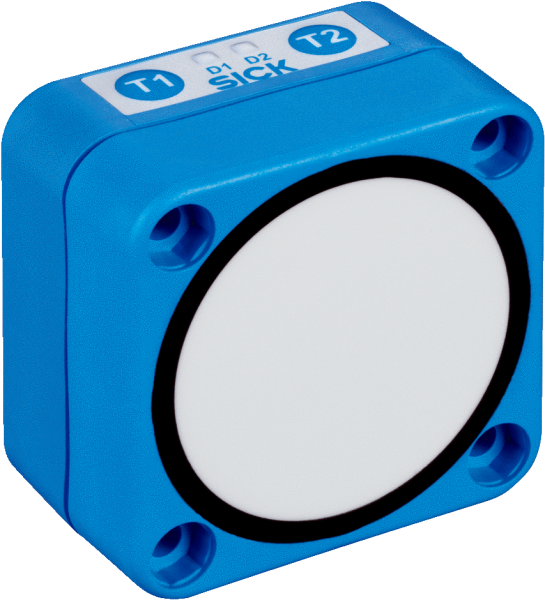

6054715 — UC30-215162 Ультразвуковой датчик расстояния 600–8000 мм

Показать всё Скрыть всё

• Производительность

  Дистанция измерения, предельная дистанция измерения	600 mm ... 6.000 mm, 8.000 mm
  Объект измерения	Естественные объекты
  Разрешение	≥ 0,18 mm
  Точность воспроизведения	± 0,15 % 1)
  Точность	± 1 % 1) 2)
  Температурная компенсация	✔
  Оценка	240 ms
  Частота переключения	3 Hz
  Время вывода	60 ms
  Ультразвуковая частота (типичная)	80 kHz
  Зона действия (типичная)	См. диаграммы
  Доп. функция	Режимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый дискретный выход, конфигурируемый дискретный вход, инвертируемый дискретный выход, настраиваемая задержка включения дискретного входа, температурная компенсация, синхронизация до 10 датчиков, мультиплексер: отсутствие взаимной интерференции датчиков количеством до 10, настраиваемые фильтры: измеряемые величины, сила фильтра, регулируемая чувствительность, подавление переднего фона и зона действия, сброс на заводские настройки 3)

  • 1) В отношении последнего результата измерения.
  • 2) Температурная компенсация может быть отключена, без компенсации: 0,17 % / K.
  • 3) Функции могут различаться в зависимости от варианта датчика.

• Интерфейсы

  Переключающий выход	2 x PNP (200 mA) 1)
  Многофункциональный вход (MF)	1 x MF
  Гистерезис	100 mm

  • 1) PNP: HIGH = UВ - (< 2 В) / LOW = 0 В.

• Механика/электроника

  Напряжение питания UV	Пост. ток 9 V ... 30 V 1)
  Потребляемая мощность	≤ 1,2 W 2)
  Время инициализации	< 450 ms
  Тип корпуса	Прямоугольный
  Материал корпуса	PBT PET УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
  Тип подключения	Разъем, M12, 5-контактный
  Индикация	2 x LED
  Вес	240 g
  Выходной коннектор передатчика	Прямой
  Тип защиты	IP67
  Класс защиты	III

  • 1) Предельные значения, с защитой от неправильной полярности. Эксплуатация в сетях с защитой от короткого замыкания: макс. 8 А, класс 2.
  • 2) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–25 °C ... +70 °C
  Диапазон температур при хранении	–40 °C ... +85 °C

• Классификации

  ECl@ss 5.0	27270804
  ECl@ss 5.1.4	27270804
  ECl@ss 6.0	27270804
  ECl@ss 6.2	27270804
  ECl@ss 7.0	27270804
  ECl@ss 8.0	27270804
  ECl@ss 8.1	27270804
  ECl@ss 9.0	27270804
  ETIM 5.0	EC001846
  ETIM 6.0	EC001846
  UNSPSC 16.0901	41111960

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж UC30-215 Тип подключения Схема соединений Варианты настройки Зона распознавания UM30-215, UC30-215 Вид: Галерея Список Показать всё Скрыть всё
