Reading field diagram IDM14x-3xxS Standard Range IDM16x-3xxS Standard Range Показать всё Скрыть всёХарактеристики
| USB | ✔ |
|---|---|
| ETIM | EC002550 |
| PS/2 | ✔ |
| ECl@ss | 27280101 |
| UNSPSC | 43211701 |
| Ethernet | ✔ , TCP/IP |
| PROFINET | ✔ |
| Цвет | Черный/серый |
| EtherCAT® | ✔ |
| PROFIBUS DP | ✔ |
| DeviceNet™ | ✔ |
| Версия | Standard Range |
| Вес, кг | 157 g, без кабеля |
| Размер | 98 mm x 71 mm x 157 mm |
| Функция | Подключение клавиатуры |
| Вибрация | Нет |
| Тип защиты | IP41 |
| Назначение | General Purpose |
| Примечание | Для ввода в эксплуатацию требуется еще один соединительный кабель и, в случае необходимости, блок питания.Могут присутствовать вещества, ослабляющие адгезию лакокрасочных покрытий. |
| Виды штрихкода | Codabar, Code 39, Code 32, UPC-A, UPC-E, Standard and Industrial 2 of 5, Interleaved & Matrix 2 of 5, Code 128, UCC/EAN-128, Code 11, Code 93, German ITF Postal Code, Mainland China Postal Code, Telepen, MSI/Plessey, UK/Plessey, Limited/Expanded GS1 DataBar, Code 39 Trioptic, IATA, UPC / EAN / JAN (с дополнением) |
| Источник света | Видимый красный свет (630 nm) |
| Ударопрочность | 24 пробы на падение с высоты 1,8 м, на бетон |
| Разрешение кода | ≥ 0,076 mm |
| Потребление тока | Эксплуатация: typ. 180 mAРежим ожидания: typ. 80 mA |
| Последовательный | ✔ , RS-232 TTL |

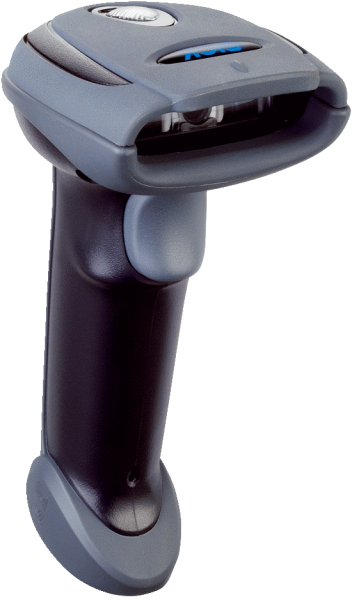

| Исполнение сканера | Ручной сканер для одномерных кодов |
| Конфигурационное ПО | IDM Setup Tool |
| Оптическая индикация | 2 LEDs (Рабочее состояние, Подтверждение считывания) |
| Рабочее напряжение, В | 5 V DC, ± 10 % |
| Температура хранения | –40 °C ... +70 °C |
| Тип интеграции в шину | В качестве опции через внешний соединительный модуль CDM + CMF |
| Частота сканирования | ≤ 500 Hz |
| Расстояние считывания | 20 mm ... 850 mm 1) |
| PROFINET✔ФункцияPROFINET Dual Port | PROFINET |
| Акустическая индикация | Бипер, отключаемый |
| Читаемые структуры кодов | 1D |
| Последовательный✔ , RS-232 TTL | Последовательный |
| Диапазон рабочих температур | –10 °C ... +50 °C |
| PS/2✔ФункцияПодключение клавиатуры | PS/2 |
| Допустимая относительная влажность воздуха | ± 95 %, без образования конденсата |
| Нечувствительность ко внешним источникам света | 100.000 lx |
| USB✔ФункцияПодключение клавиатуры, эмуляция COM-порта | USB |
| DeviceNet™✔Тип интеграции в шинуВ качестве опции через внешний соединительный модуль CDM + CMF | DeviceNet™ |
| EtherCAT®✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600 | EtherCAT® |
| PROFIBUS DP✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600-2 | PROFIBUS DP |
| Ethernet✔ , TCP/IPТип интеграции в шинуВ качестве опции через внешний соединительный модуль CDM + CMF | Ethernet |
