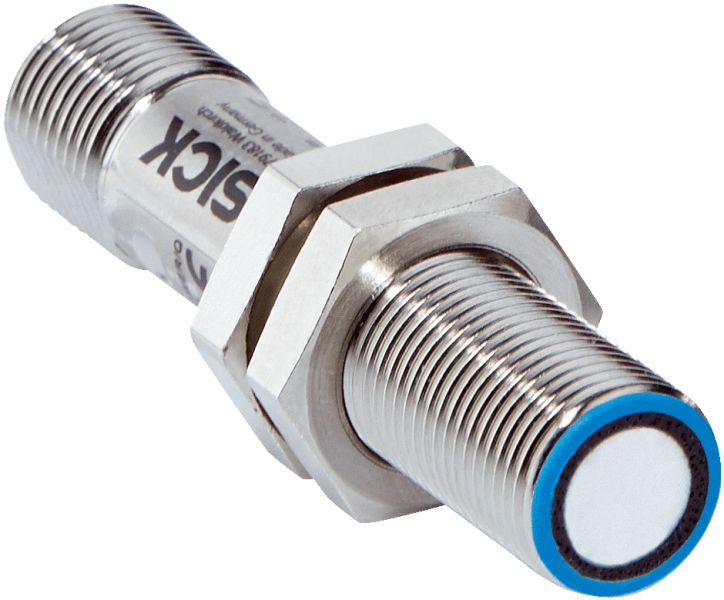

Каталог·Датчики расстояния·UM12-1172271 Ультразвуковой датчик расстояния 20–150 мм, аналоговый выход 0–10 В

6053545 — UM12-1172271 Ультразвуковой датчик расстояния 20–150 мм

UM12-1172271
SICK
Заказной №6053545
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Дистанция измерения, предельная дистанция измерения20 mm ... 150 mm, 250 mm
    Объект измеренияЕстественные объекты
    Разрешение≥ 0,069 mm
    Точность воспроизведения± 0,15 % 1)
    Точность± 1 % 1)
    Температурная компенсация✔
    Оценка24 ms 2)
    Время вывода8 ms
    Ультразвуковая частота (типичная)380 kHz
    Доп. функцияОбучаемый аналоговый выход, инвертируемый аналоговый выход, температурная компенсация, сброс на заводские настройки 3)
    • 1) В отношении последнего результата измерения.
    • 2) Схема последующего сглаживания аналогового сигнала может в зависимости от ситуации увеличить время отклика до 200 %.
    • 3) Функции могут различаться в зависимости от варианта датчика.
  • Интерфейсы
    Аналоговый выход1 x 0 V ... 10 V (≥ 100 kΩ)
    Аналоговый выход
    Разрешение аналогового выхода12 bit
  • Механика/электроника
    Напряжение питания UVПост. ток 15 V ... 30 V 1)
    Потребляемая мощность≤ 1,2 W 2)
    Время инициализации< 300 ms
    Тип корпусаЦилиндрический
    Материал корпуса

    Никелированная латунь

    PBT

    УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы

    Тип подключенияРазъем, M12, 4-конт.
    Индикация2 x LED
    Вес15 g
    Выходной коннектор передатчикаПрямой
    Тип защитыIP67
    Класс защитыIII
    • 1) Предельные значения, с защитой от неправильной полярности. Эксплуатация в сетях с защитой от короткого замыкания: макс. 8 А, класс 2.
    • 2) Без нагрузки.
  • Данные окружающей среды
    Рабочий диапазон температур–25 °C ... +70 °C
    Диапазон температур при хранении–40 °C ... +85 °C
  • Классификации
    ECl@ss 5.027270804
    ECl@ss 5.1.427270804
    ECl@ss 6.027270804
    ECl@ss 6.227270804
    ECl@ss 7.027270804
    ECl@ss 8.027270804
    ECl@ss 8.127270804
    ECl@ss 9.027270804
    ETIM 5.0EC001846
    ETIM 6.0EC001846
    UNSPSC 16.090141111960
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж UM12-11x2261, UM12-11x2271 Схема соединений UM12-11x2261, UM12-11x2271 Зона распознавания UM1x-x17 Тип подключения Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001846
ECl@ss27270804
UNSPSC41111960
Вес, кг15 g
Оценка24 ms 2)
МатериалНикелированная латуньPBTУЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
Индикация2 x LED
Тип защитыIP67
Разрешение≥ 0,069 mm
Тип корпусаЦилиндрический
Доп. функцияОбучаемый аналоговый выход, инвертируемый аналоговый выход, температурная компенсация, сброс на заводские настройки 3)
Мощность, Вт≤ 1,2 W 2)
Время вывода8 ms
Класс точности± 1 % 1)
Аналоговый выход1 x 0 V ... 10 V (≥ 100 kΩ)
Объект измеренияЕстественные объекты
Степень защиты (IP)III
Время инициализации< 300 ms
Напряжение питания UVПост. ток 15 V ... 30 V 1)
Ультразвуковая частота380 kHz
Аналоговый выход1 x 0 V ... 10 VАналоговый выход
Точность воспроизведения± 0,15 % 1)
Температурная компенсация✔
Рабочий диапазон температур–25 °C ... +70 °C
Электрическое подсоединениеРазъем, M12, 4-конт.
Разрешение аналогового выхода12 bit
Выходной коннектор передатчикаПрямой
Диапазон температур при хранении–40 °C ... +85 °C
Аналоговый выходРазрешение аналогового выхода12 bitАналоговый выход
Дистанция измерения, предельная дистанция измерения20 mm ... 150 mm, 250 mm
