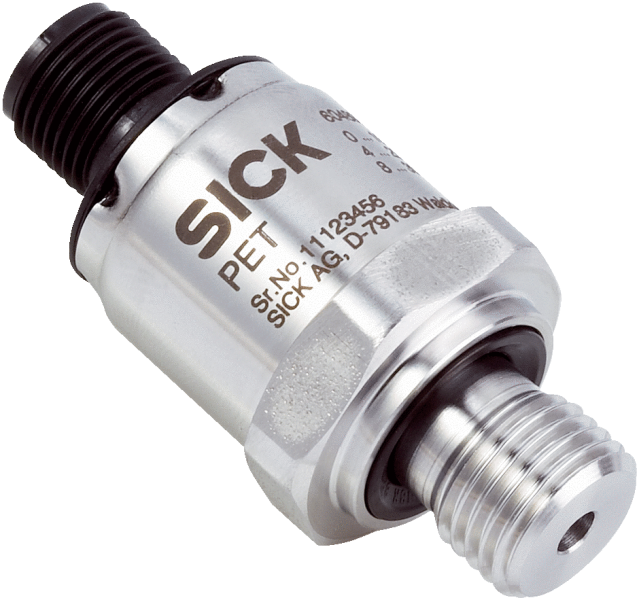

6053180 — PET-1CB025G1NSAMA Датчик давления –1...24 бар

Показать всё Скрыть всё

• Характеристики

  Тип давления:	Вакуум и положительный/отрицательный диапазоны измерения
  Диапазон измерения	–1 bar ... 24 bar
  Рабочая температура	–30 °C ... +100 °C
  Выходной сигнал	4–20 мА, 2-проводной
  Единиц на сборную упаковку	50 штук

• Производительность

  Нелинейность	≤ ± 0,5 % интервала (Best Fit Straight Line, BFSL)
  Точность	≤ ± 1,2 % интервала (при комнатной температуре)
  Время переходного процесса	< 2 ms
  Погрешность измерения нулевого сигнала	≤ ± 0,5 % интервала
  Температурная погрешность	≤ ± 1,5 % интервала
  Долговременный дрейф/стабильность за год работы	≤ ± 0,3 % интервала (в год)
  Диапазон номинальных температур	0 °C ... +80 °C
  Эталонные условия	Согласно IEC 61298-1

• Механика/электроника

  Технические подключения	G ¼ A согласно DIN 3852-E
  Уплотнение	NBR
  Материалы, соприкасающиеся со средой	Нержавеющая сталь 316L, Нержавеющая сталь 13-8 PH
  Канальное отверстие	3,5 mm Standard
  Материал корпуса	Нержавеющая сталь 316L, PBT GF30
  Класс защиты	IP67, для круглого штекерного соединителя (согласно IEC 60529) 1)
  Тип подключения	Круглый штекерный соединитель M12 x 1, 4-контактный
  Напряжение питания	8 V DC ... 30 V DC 2)
  Максимальная нагрузка RA	= (L+ – 7 В)/0,02 A [Ом] при токовом выходном сигнале
  Максимальное потребление тока	25 mA (Сигнальный ток, макс. 25 мА)
  Время инициализации	15 ms
  Класс защиты	III
  Напряжение развязки	750 V DC
  Защита от перенапряжения	36 V DC
  Устойчивость к короткому замыканию	Выход QA относительно M
  Защита от инверсии полярности	L+ относительно M
  Соответствие требованиям ЕС	2004/108/EC, EN 61326-1 Эмиссия (группа 1, класс B) и помехоустойчивость (промышленный сектор) и Директива о напорном оборудовании 97/23/EС
  Сертификат RoHS	✔
  Срок службы	Минимум 100 млн нагрузочных циклов

  • 1) Указанные степени защиты действительны только в установленном состоянии с кабельными разъемами соответствующей степени защиты.
  • 2) Питание измерительного преобразователя давления должно осуществляться посредством электрического контура с ограничителем энергии согласно разд. 9.3. стандарта UL/EN/IEC 601010-1 или LPS согласно стандарту UL/EN/IEC 60950-1, или Class 2 согласно стандарту UL 1310/UL1585 (NEC или CEC). Источник питания должен подходить для эксплуатации на высоте выше 2000 м, если измерительный преобразователь давления будет использоваться на этой высоте.

• Данные окружающей среды

  Рабочий диапазон температур	–30 °C ... +100 °C
  Температура хранения	–30 °C ... +100 °C
  Устойчивость к сотрясениям	40 g (6 мс) согласно IEC 60068-2-27 (механические удары)
  Устойчивость к вибрации	20 g (20–2000 Гц, 120 мин) согласно IEC 60068-2-6 (вибрации при резонансе)

• Классификации

  ECl@ss 5.0	27200614
  ECl@ss 5.1.4	27200614
  ECl@ss 6.0	27200614
  ECl@ss 6.2	27200614
  ECl@ss 7.0	27200614
  ECl@ss 8.0	27200614
  ECl@ss 8.1	27200614
  ECl@ss 9.0	27200614
  ETIM 5.0	EC002476
  ETIM 6.0	EC002476
  UNSPSC 16.0901	41112410

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Технологическое соединение G ¼ A по DIN 3852-E с круглым штекерным соединителем M12 x 1, 4-конт. Тип подключения Круглый штекерный соединитель M12 x 1, 4-контактный Вид: Галерея Список Показать всё Скрыть всё
