Описание
Технические чертежи
Габаритный чертеж тип подключения блок зажимов тип подключения напряжение питания тип подключения RS-232/RS-422 тип подключения энкодер схема соединений RS-232/RS-422 схема соединений энкодера схема соединений блока зажимов схема соединений, напряжение питания Показать всё Скрыть всёХарактеристики
| USB | ✔ |
|---|---|
| ETIM | EC001825 |
| ECl@ss | 27270801 |
| UNSPSC | 41111613 |
| Вес, кг | 1.100 g |
| Оценка | ≥ 0,5 ms |
| Размер | 200 mm x 92,4 mm x 129 mm |
| Материал | Полистирол (лицевая панель: алюминий) |
| Индикация | Dot-Matrix Display |
| Тип защиты | IP20 |
| Примечание | Это изделие продается только комплектом (SOC*) |
| Доп. функция | Усреднение, Расстояние до объекта (DtO), Измерение толщины, Автоматическая регулировка яркости лампы, Измерение на поверхностях любого типа |
| Мощность, Вт | 10 W |

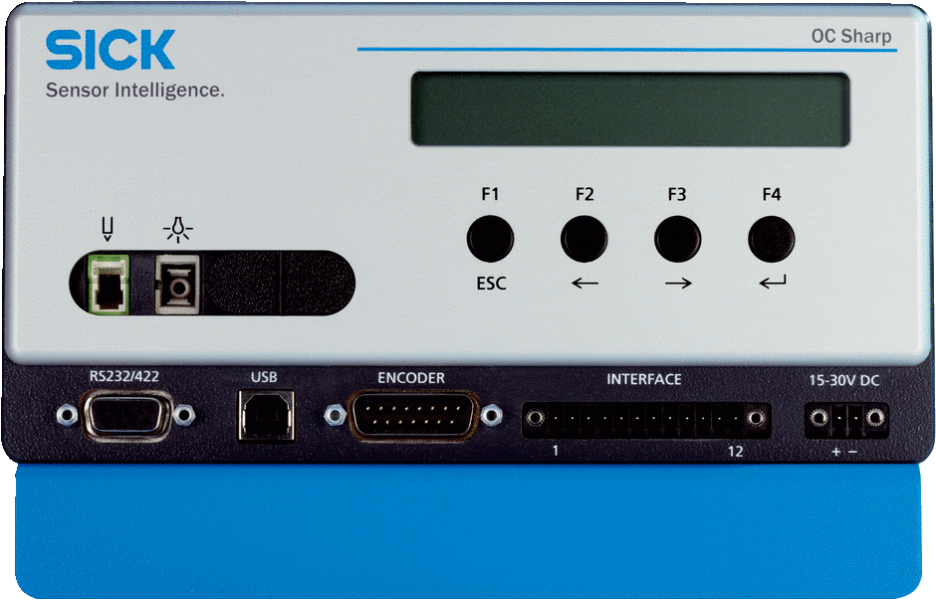

| Часть системы | Устройство обработки данных |
| Источник света | Светодиод, белый |
| Цифровые входы | 1Вход триггера3 входа для энкодеров (TTL) |
| Цифровые выходы | 1Синхронизационный выход |
| Аналоговый выход | 2 x 0 ... 10 В |
| Объект измерения | Естественные объекты |
| Последовательный | ✔ , RS-232, RS-422 |
| Степень защиты (IP) | III |
| Частота измерения | 32 ... 4000 Гц |
| Напряжение питания UV | 16 V DC ... 30 V DC, С отдельным блоком питания 90 В AC–264 В AC |
| Скорость передачи данных | 921.600 Baud |
| Электрическое подсоединение | Разъем для оптоволоконного кабеля, Последовательный интерфейс RS232/RS422, разъем Sub-D9, Разъем для внешнего источника света, USB-разъем, Вход для энкодера, штекер Sub-D-15, Интерфейсная гнездовая колодка, Разъем электропитания 1) |
| Разрешение аналогового выхода | 16 bit |
| Относительная влажность воздуха | 5 % ... 80 % |
| USB✔Скорость передачи данных921.600 Baud | USB |
| Разрешение последовательного выхода | 15 bit |
| Аналоговый выход2 x 0 ... 10 ВРазрешение аналогового выхода16 bit | Аналоговый выход |
| Последовательный✔ , RS-232, RS-422Скорость передачи данных9.600 Baud ... 921.600 Baud | Последовательный |
