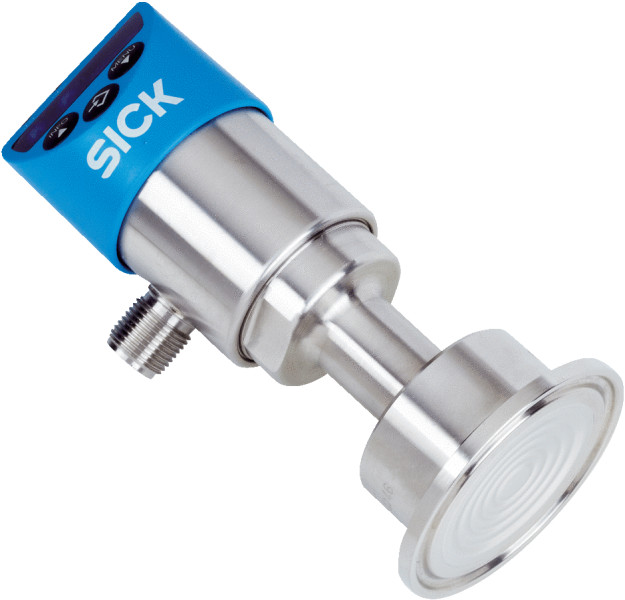

Описание
Технические чертежи
Габаритный чертеж Зажим Тип подключения Круглый штекерный соединитель M12 x 1, 5-контактный Показать всё Скрыть всёХарактеристики
| ETIM | EC000243 |
|---|---|
| ECl@ss | 27371814 |
| UNSPSC | 41112409 |
| Среда | Жидкая, газообразная |
| Дисплей | 14-сегментный светодиодный, синего цвета, 4-разрядный, высота цифр 9 мм, электронный поворот на 180°Точность: ≤ 1 % интервала ± 1 разрядОбновление: 1000, 500, 200, 100 мс (программируется) |
| Материал | Нижняя часть: нержавеющая сталь 304, Верхняя часть из пластика: PC + ABS, Кнопки: TPE-E, Экранное стекло: PC |
| Тип защиты | IP65 / IP67 |
| Уплотнение | Без уплотнения |
| Тип давления | Относительное давление |
| Нелинейность | ≤ ± 0,5 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2 |
| Сертификат EHEDG | ✔ 1) |
| Класс защиты III | ✔ |
| Класс точности | ≤ ± 1 % интервала |
| Выходной сигнал | 2 x PNP + 4 mA ... 20 mA |
| Поворот корпуса | Дисплей по отношению к корпусу с электрическим разъемом: 330°Корпус по отношению к технологическому соединению: 320° |
| Потребление тока | Макс. 70 мА |
| Диапазон измерения | 0 bar ... 10 bar |
| Напряжение развязки | 500 V DC |
| Электробезопасность | Класс защиты: IIIЗащита от перенапряжения: 40 В DCУстойчивость к короткому замыканию: QA, Q1, Q2 относительно MЗащита от инверсии полярности: L+ относительно M |
| Напряжение питания, В | 15–35 В DC |
| Температура хранения | –20 °C ... +80 °C |
| Общее потребление тока | Макс. 570 мА (вкл. ток переключения) |
| Коррекция нулевой точки | Макс. + 3 % интервала |
| Максимальная нагрузка RA | ≤ 0,5 kΩ |
| Устойчивость к вибрации | 10 g согласно IEC 60068-2-6 (вибрации при резонансе) |
| Технические подключения | Tri-Clamp 1 ½" |
| Устойчивость к перегрузке | 2-кратная |
| Время переходного процесса | 3 ms |
| Устойчивость к сотрясениям | 50 g согласно IEC 60068-2-27 (механические удары) |
| Соответствие требованиям ЕС | Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3 |
| Электрическое подсоединение | Круглый штекерный соединитель M12 x 1, 5-контактный |
| Температура окружающей среды, °C | –20 °C ... +80 °C |
| Диапазон номинальных температур | 0 °C ... +80 °C |
| Относительная влажность воздуха | 45 % ... 75 % |
| Внутренняя передаваемая жидкость | Медицинское белое масло, соответствующее требованиям FDA согласно CFR 172.878 и 21 CFR 178.3620(a), соответствующее требованиям USP, EP и JP |
| Материалы, соприкасающиеся со средой | Нержавеющая сталь 1.4435 / 316L |
| Точность настройки дискретных выходов | ≤ ± 0,5 % интервала |
| Долговременный дрейф/стабильность за год работы | ≤ ± 0,2 % интервала согласно IEC 61298-2 |
| ХарактеристикиСредаЖидкая, газообразнаяТип давления | Относительное давлениеДиапазон измерения0 bar ... 10 barУстойчивость к перегрузке2-кратнаяРабочая температура–20 °C ... +100 °C, +135 °C макс. в течение 1 чМаксимальная нагрузка RA≤ 0,5 kΩКоррекция нулевой точкиМакс. + 3 % интервалаВыходной сигнал2 x PNP + 4 mA ... 20 mAПоворот корпусаДисплей по отношению к корпусу с электрическим разъемом: 330°Корпус по отношению к технологическому соединению: 320°Дисплей14-сегментный светодиодный, синего цвета, 4-разрядный, высота цифр 9 мм, электронный поворот на 180°Точность: ≤ 1 % интервала ± 1 разрядОбновление: 1000, 500, 200, 100 мс (программируется)Сертификат EHEDG✔ 1)1) Соответствие требованиям EHEDG с соединительным зажимом только в сочетании с уплотнением Kalrez® из CrNi компании Dupont de Nemours или с Т-образным кольцевым уплотнением компании Combifit International B.V. |
| Температурные коэффициенты в диапазоне номинальных температур | Типичный ТК нулевой точки: в диапазоне температур 0–20 °C: 0,7 % интервала / 10 K. В диапазоне температур 20–80 °C: 0,2 % интервала / 10 K. Типичный ТК интервала: в диапазоне температур 0–80 °C: 0,1 % интервала / 10 K |
