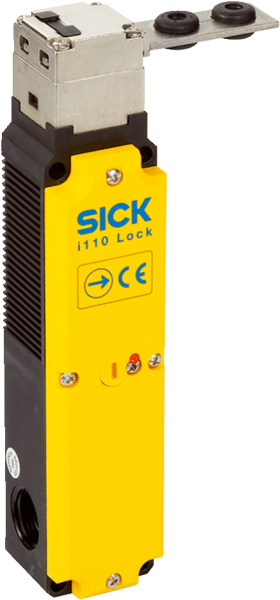

Габаритный чертеж Переключатели Показать всё Скрыть всёХарактеристики
| ETIM | EC002593 |
|---|---|
| ECl@ss | 27272603 |
| UNSPSC | 39122205 |
| Вес, кг | 0,5 kg |
| Материал | Термопласт, армированный стекловолокном |
| Тип защиты | IP67 (IEC 60529) |
| Значение B10d | 5 x 106 циклов срабатывания |
| Мощность, Вт | ≤ 8 W |
| Сечение провода | 0,34 mm² ... 1,5 mm² |
| Тип конструкции | Тип конструкции 2 (EN ISO 14119) |
| Скорость запуска | ≤ 20 m/min |
| Ток переключения | ≥ 1 mA (24 V DC) |
| Усилие пускателя | ≥ 35 N |
| Принцип запирания | Принцип нормально разомкнутой цепи |
| Частота пускателя | ≤ 7.000 /h |
| Степень загрязнения | 3 |
| Принцип переключения | Выключатель замедленного действия |
| Температура хранения | –20 °C ... +55 °C |
| Расчетный рабочий ток | 4 A (230 V AC)4 A (24 V DC) |
| 1) С угловым пускателем | 1500 N. |
| 2) С угловым пускателем | 1150 N. |
| Категория потребления | AC-15/DC-13 (IEC 60947-5-1) |
| Направления включения | 5 |
| Удерживающее усилие FZh | 2.000 N (EN ISO 14119) 2) |
| Удерживающее усилие Fmax | 2.500 N (EN ISO 14119) 1) |
| Напряжение переключения | ≥ 12 V DC |
| Материал приводной головки | Металл |
| Диапазон рабочих температур | –20 °C ... +55 °C |
| Продолжительность включения | 100 % |
| Электрическое подсоединение | Ввод кабеля, 3 x M20 |
| Защита от короткого замыкания | 4 A gG |
| Степень кодирования пускателя | Невысокая степень кодирования (EN ISO 14119) |
| Расчетное напряжение на изоляции Ui | 250 V |
| Срок службы механических компонентов | 1 x 106 циклов срабатывания |
| Максимально допустимое импульсное напряжение Uimp | 1.500 V |
| Безопасное состояние в случае возникновения ошибки | Выключатель не имеет внутренней функции обнаружения ошибок и в случае неисправности не может перейти в безопасное состояние. Обнаружение ошибок осуществляется с помощью подключенного логического блока, направленного на обеспечение безопасности. |
| Количество нормально закрытых контактов контроля дверей | 1 |
| Количество нормально открытых контактов контроля дверей | 1 |
| Тип подключенияВвод кабеля, 3 x M20Сечение провода0,34 mm² ... 1,5 mm² | Тип подключения |
| Количество нормально открытых контактов контроля запирания | 0 |
| Количество принудительно размыкаемых нормально закрытых (замкнутых) контактов контроля дверей | 0 |
| Количество принудительно размыкаемых нормально закрытых (замкнутых) контактов контроля запирания | 2 |
