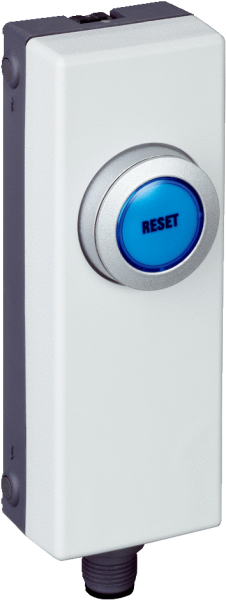

6051330 — ER12-SB3C4 Выключатель безопасности с кнопкой сброса 1 NO

Показать всё Скрыть всё

• Характеристики

  Количество нормально открытых контактов	1
  Кнопка сброса (с подсветкой)	✔
  Направления включения	1
  Размеры (Ш x В x Г)	40 mm x 123 mm x 36 mm
  Комплект поставки	В том числе зажим и колпачок RESET («СБРОС»)

• Параметры техники безопасности

  Значение B10d

  1 x 106 циклов срабатывания

• Интерфейсы

  Тип подключения

  Разъем M12, 4-конт.

• Электрические данные - Эксплуатационные параметры

  Класс защиты	III (EN 61140)
  Принцип переключения	Выключатель замедленного действия
  Количество нормально открытых контактов	1
  Категория потребления	DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	2 A (24 V DC)
  Материал контактов	AgNi, позолоченный слой 5 мкм
  Срок службы электрокомпонентов Кнопка сброса 1 x 106 циклов срабатывания

• Электрические данные - Освещение

  Напряжение питания UV	30 V AC/DC
  Потребление тока	14 mA (24 V DC)

• Механические данные

  Габариты	40 mm x 123 mm x 36 mm
  Вес	106 g
  Материал корпуса	PBT
  Срок службы механических компонентов Кнопка сброса 1 x 106 циклов срабатывания

• Данные окружающей среды

  Тип защиты	IP65 (EN 60529)
  Диапазон рабочих температур	–25 °C ... +70 °C
  Температура хранения	–25 °C ... +80 °C

• Классификации

  ECl@ss 5.0	27379090
  ECl@ss 5.1.4	27371246
  ECl@ss 6.0	27371246
  ECl@ss 6.2	27371246
  ECl@ss 7.0	27371246
  ECl@ss 8.0	27371246
  ECl@ss 8.1	27371246
  ECl@ss 9.0	27371246
  ETIM 5.0	EC000029
  ETIM 6.0	EC000029
  UNSPSC 16.0901	39122216

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Схема соединений Пример схемы подключения Кнопка сброса ER12 и последовательное подключение трех кнопок аварийного останова ES11 к контроллеру безопасности Flexi Soft Пример схемы подключения Кнопка сброса ER12 и кнопка аварийного останова ES11 к защитному реле UE43 Вид: Галерея Список Показать всё Скрыть всё
