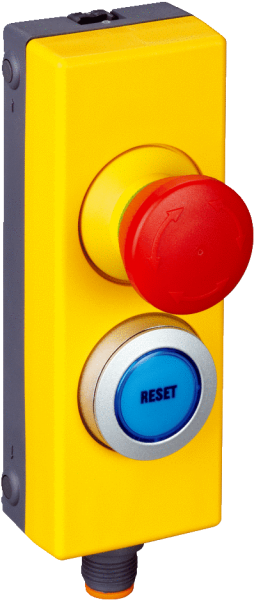

6051329 — ES11-SC4D8 Аварийный выключатель 2 NC + 1 NO

Показать всё Скрыть всё

• Характеристики

  Количество принудительно размыкаемых нормально закрытых контактов	2
  Количество нормально открытых контактов	1
  Кнопка сброса (с подсветкой)	✔
  Направления включения	1
  Размеры (Ш x В x Г)	40 mm x 123 mm x 52 mm
  Комплект поставки	В том числе зажим и колпачок RESET («СБРОС»)

• Параметры техники безопасности

  Значение B10d

  2,5 x 105 циклов срабатывания

• Интерфейсы

  Тип подключения Разъем M12, 8-конт. Flexi-Loop-ready ✔

• Электрические данные - Эксплуатационные параметры

  Класс защиты	III (EN 50178)
  Принцип переключения	Выключатель замедленного действия
  Количество принудительно размыкаемых нормально закрытых контактов	2
  Количество нормально открытых контактов	1
  Допустимая токовая нагрузка на устройство переключения выходного сигнала	1 mA ... 100 mA
  Мощность переключения	≤ 250 mW
  Напряжение переключения	1 V DC ... 30 V DC
  Материал контактов	AgNi, позолоченный слой 5 мкм
  Срок службы электрокомпонентов Кнопки аварийного останова 5 x 104 циклов срабатывания Кнопка сброса 1 x 105 циклов срабатывания

• Электрические данные - Освещение

  Напряжение питания UV	30 V AC/DC
  Потребление тока	14 mA (24 V DC)

• Механические данные

  Габариты	40 mm x 123 mm x 52 mm
  Вес	121 g
  Материал корпуса	PBT
  Срок службы механических компонентов Кнопки аварийного останова 5 x 104 циклов срабатывания Кнопка сброса 1 x 105 циклов срабатывания

• Данные окружающей среды

  Тип защиты	IP65 (EN 60529)
  Диапазон рабочих температур	–25 °C ... +70 °C
  Температура хранения	–25 °C ... +80 °C

• Классификации

  ECl@ss 5.0	27371228
  ECl@ss 5.1.4	27371228
  ECl@ss 6.0	27371244
  ECl@ss 6.2	27371244
  ECl@ss 7.0	27371244
  ECl@ss 8.0	27371244
  ECl@ss 8.1	27371244
  ECl@ss 9.0	27371244
  ETIM 5.0	EC002034
  ETIM 6.0	EC002034
  UNSPSC 16.0901	39121545

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Схема соединений последовательное подключение с помощью Flexi Loop (с диагностикой) Пример схемы подключения Кнопка сброса ER12 и последовательное подключение трех кнопок аварийного останова ES11 к контроллеру безопасности Flexi Soft Пример схемы подключения Кнопка сброса ER12 и кнопка аварийного останова ES11 к защитному реле UE43 Вид: Галерея Список Показать всё Скрыть всё
