Описание
Технические чертежи
Габаритный чертеж Схема соединений последовательное подключение с помощью Flexi Loop (с диагностикой) Пример схемы подключения Кнопка сброса ER12 и последовательное подключение трех кнопок аварийного останова ES11 к контроллеру безопасности Flexi Soft Пример схемы подключения Кнопка сброса ER12 и кнопка аварийного останова ES11 к защитному реле UE43 Показать всё Скрыть всёХарактеристики
| ETIM | EC002034 |
|---|---|
| ECl@ss | 27371244 |
| UNSPSC | 39121545 |
| Вес, кг | 115 g |
| Размер | 40 mm x 123 mm x 52 mm |
| Flexi-Loop-ready | ✔ |
| Материал | PBT |
| Тип защиты | IP65 (EN 60529) |
| Значение B10d | 2,5 x 105 циклов срабатывания |
| Потребление тока | 4 mA (24 V DC) |
| Степень защиты (IP) | III (EN 50178) |
| Комплект поставки | Включая крепежный зажим |
| Материал контактов | AgNi, позолоченный слой 5 мкм |
| Напряжение питания UV | 30 V AC/DC |
| Принцип переключения | Выключатель замедленного действия |
| Температура хранения | –25 °C ... +80 °C |
| Мощность переключения | ≤ 250 mW |
| Направления включения | 1 |
| Напряжение переключения | 1 V DC ... 30 V DC |

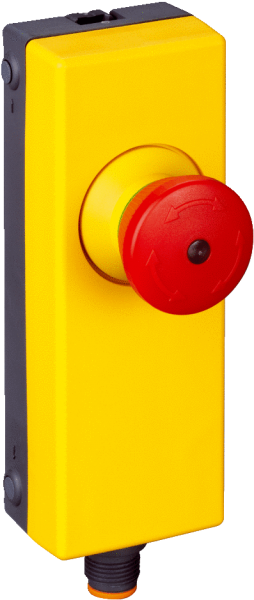

| Кнопка аварийного останова | ✔ |
| Кнопки аварийного останова | 5 x 104 циклов срабатывания |
| Диапазон рабочих температур | –25 °C ... +70 °C |
| Электрическое подсоединение | Разъем M12, 8-конт. |
| Количество нормально открытых контактов | 0 |
| Тип подключенияРазъем M12, 8-конт.Flexi-Loop-ready✔ | Тип подключения |
| Количество принудительно размыкаемых нормально закрытых контактов | 2 |
| Допустимая токовая нагрузка на устройство переключения выходного сигнала | 1 mA ... 100 mA |
| Срок службы электрокомпонентовКнопки аварийного останова5 x 104 циклов срабатывания | Срок службы электрокомпонентов |
| Срок службы механических компонентовКнопки аварийного останова5 x 104 циклов срабатывания | Срок службы механических компонентов |
