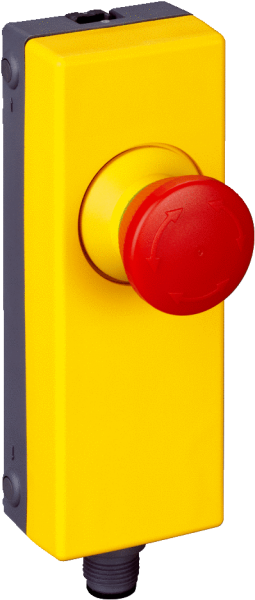

6051327 — ES11-SA1A4 Выключатель безопасности 2 NC

Показать всё Скрыть всё

• Характеристики

  Количество принудительно размыкаемых нормально закрытых контактов	2
  Количество нормально открытых контактов	0
  Направления включения	1
  Размеры (Ш x В x Г)	40 mm x 123 mm x 52 mm
  Комплект поставки	Включая крепежный зажим

• Параметры техники безопасности

  Значение B10d

  2,5 x 105 циклов срабатывания

• Интерфейсы

  Тип подключения Разъем M12, 4-конт. Flexi-Loop-ready ✔

• Электрические данные - Эксплуатационные параметры

  Класс защиты	III (EN 50178)
  Принцип переключения	Выключатель замедленного действия
  Количество принудительно размыкаемых нормально закрытых контактов	2
  Количество нормально открытых контактов	0
  Категория потребления	DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	2 A (24 V DC)
  Материал контактов	AgNi
  Срок службы электрокомпонентов Кнопки аварийного останова 5 x 104 циклов срабатывания

• Механические данные

  Габариты	40 mm x 123 mm x 52 mm
  Вес	112 g
  Материал корпуса	PBT
  Срок службы механических компонентов Кнопки аварийного останова 5 x 104 циклов срабатывания

• Данные окружающей среды

  Тип защиты	IP65 (EN 60529)
  Диапазон рабочих температур	–25 °C ... +70 °C
  Температура хранения	–25 °C ... +80 °C

• Классификации

  ECl@ss 5.0	27371228
  ECl@ss 5.1.4	27371228
  ECl@ss 6.0	27371244
  ECl@ss 6.2	27371244
  ECl@ss 7.0	27371244
  ECl@ss 8.0	27371244
  ECl@ss 8.1	27371244
  ECl@ss 9.0	27371244
  ETIM 5.0	EC002034
  ETIM 6.0	EC002034
  UNSPSC 16.0901	39121545

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Схема соединений последовательное подключение с помощью Flexi Loop (с диагностикой) Пример схемы подключения Кнопка сброса ER12 и последовательное подключение трех кнопок аварийного останова ES11 к контроллеру безопасности Flexi Soft Пример схемы подключения Кнопка сброса ER12 и кнопка аварийного останова ES11 к защитному реле UE43 Вид: Галерея Список Показать всё Скрыть всё
