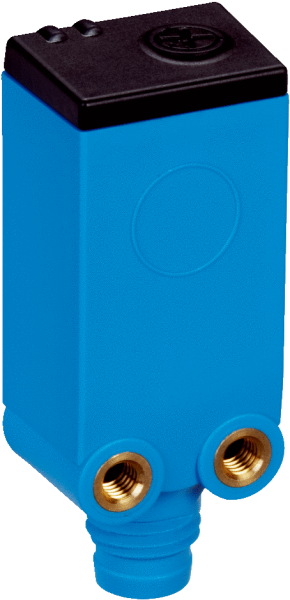

Описание
Технические чертежи
Указания по установке Схема соединений cd-045 Характеристика CQ4, монтаж вровень с плоскостью Характеристика CQ4, монтаж не вровень с плоскостью Показать всё Скрыть всёХарактеристики
| A | 16 mm |
|---|---|
| B | 16 mm |
| PVC | Ок. 0,4 |
| ETIM | EC002715 |
| ECl@ss | 27270102 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Вода | 1 |
| Масло | Ок. 0,25 |
| Спирт | 0,7 |
| Металл | 1 |
| Размер | 16 mm x 39,5 mm x 12 mm |
| Стекло | 0,6 |
| Керамика | 0,5 |
| Материал | Пластик, ABS |
| № файла UL | NRKH.E191603 |
| Настройка | Потенциометр, 5 оборотов (Чувствительность) |
| Тип защиты | IP67 3) |
| Гистерезис | 4 % ... 20 % 3) |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Прямоугольный |
| Функция выхода | Нормально открытый |
| Постоянный ток Ia | ≤ 150 mA |
| Потребление тока | ≤ 12 mA 2) |
| Воспроизводимость | ≤ 5 % 4) 5) |
| Исполнение монтажа | С выступающей частьюВровень |
| Падение напряжения | ≤ 2,5 V DC 1) |
| Задержка готовности | ≤ 200 ms |
| Переключающий выход | NPN |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % |
| Частота переключения | 100 Hz |
| Отклонение температуры | ± 20 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Расстояние срабатывания Sn | 1 mm ... 8 mm 1)1 mm ... 6 mm 2) |
| Электрическое подсоединение | Разъем M8, 3-конт. |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –20 °C ... +75 °C |
| Материал, активная поверхность | Пластик |
| Диапазон температур при хранении | –40 °C ... +85 °C |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Деревообрабатывающая промышленность | 0,2 ... 0,7 |
| Расстояние срабатывания обеспечено Sa | 5,76 mm |
