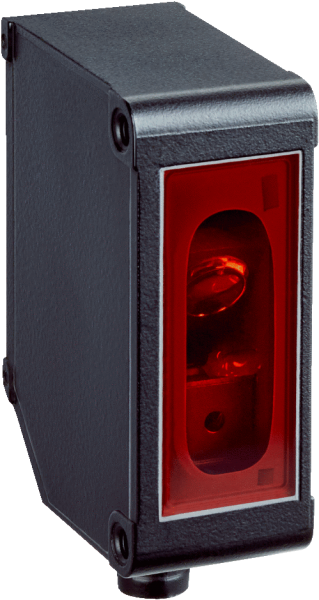

6050519 — OD1-B015C05I14 Датчик расстояния лазерный 10–20 мм

Показать всё Скрыть всё

• Характеристики

  Объект измерения

  Естественные объекты

• Производительность

  Диапазон измерения	10 mm ... 20 mm
  Точность воспроизведения	1 µm 1) 2)
  Линейность	± 10 µm 3) 4)
  Оценка	≥ 2 ms 5)
  Частота измерения	≤ 2 kHz
  Источник света	Лазер, красный
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014) 6)
  Тип. размер светового пятна (расстояние)	700 µm x 500 µm (15 mm)
  Доп. функция	Установка среднего значения 1 … 512x, автоматическая или ручная регулировка чувствительности, обучаемые аналоговые выходы, обучаемые дискретные выходы, инвертируемый дискретный выход, Режим переключения: окно (Wnd), Режим переключения: расстояние до объекта (DtO), Режим переключения: объект между датчиком и фоном (ObSB), Многофункциональный вход (MF): отключение лазера / внешнее обучение / триггер

  • 1) Установка среднего значения: 512.
  • 2) Постоянные условия окружающей среды.
  • 3) Измерение на 90 % отражения (керамика, белая).
  • 4) Для оптимального действия дать устройству прогреться в течение 5 минут.
  • 5) При фиксированной чувствительности и среднем значении = 1. При автоматической чувствительности и частоте измерения 500 мкс: время отклика 2 ... 7,5 мкс/при частоте измерения 1000 мкс: время отклика 4 ... 15 мс.
  • 6) Длина волны: 655 нм, макс. мощность: 390 мкВт (класс лазера 1) / < 1 мВт (класс лазера 2).

• Интерфейсы

  Аналоговый выход	1 x 4 mA ... 20 mA (≤ 300 Ω)
  Многофункциональный вход (MF)	1 x 1)

  • 1) MF может использоваться для отключения лазера, как триггер, для внешнего обучения или может быть деактивирован.

• Механика/электроника

  Напряжение питания UV	DC 12 В (–5 %) ... DC 24 В (+10 %)
  Потребляемая мощность	≤ 1,92 W 1)
  Время на разогрев	≤ 5 min
  Материал корпуса	Алюминий
  Материал переднего окна	PPSU
  Тип подключения	Разъем, M8, 4-контактный
  Индикация	Четырехразрядный 7-сегментный дисплей (а также 4 светодиода для индикации состояния)
  Элементы управления	4 кнопки
  Вес	40 g
  Габариты	44,4 mm x 31 mm x 17 mm
  Тип защиты	IP67
  Класс защиты	III

  • 1) Без нагрузки, с аналоговым выходным током.

• Данные окружающей среды

  Рабочий диапазон температур	–10 °C ... +40 °C
  Диапазон температур при хранении	–20 °C ... +60 °C
  Мин. отн. влажность воздуха (без образования конденсата)	35 %
  Макс. отн. влажность воздуха (без образования конденсата)	95 %
  Температурный дрейф	± 0,08 % FS/K (FS = Full Scale = диапазон измерения датчика)
  Тип. невосприимчивость к постороннему свету	Искусственное освещение: ≤ 3.000 lx Солнечный свет: ≤ 10.000 lx
  Виброустойчивость	10 Hz ... 55 Hz (амплитуда 1,5 мм, оси x, y, z по 2 часа каждая)
  Ударопрочность	50 G (оси x, y, z по 3 раза каждая)

• Общие указания

  Примечание

  Могут присутствовать вещества, ослабляющие адгезию лакокрасочных покрытий.

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613
